TO-220封装多规格电子散热件结构设计

在消费电子、工业控制、电源转换类设备的电路板设计场景中，功率半导体器件的热管理始终是决定产品运行稳定性与使用寿命的核心环节，TO-220作为中小功率三极管、可控硅、稳压芯片等器件最通用的封装形式，其配套散热件的适配性直接影响器件的结温控制效果，本次设计的系列散热件正是针对该封装的安装特性开发，覆盖不同功率等级的散热需求。

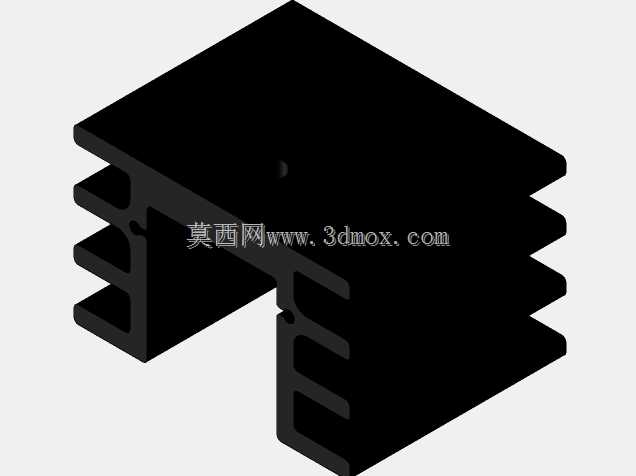

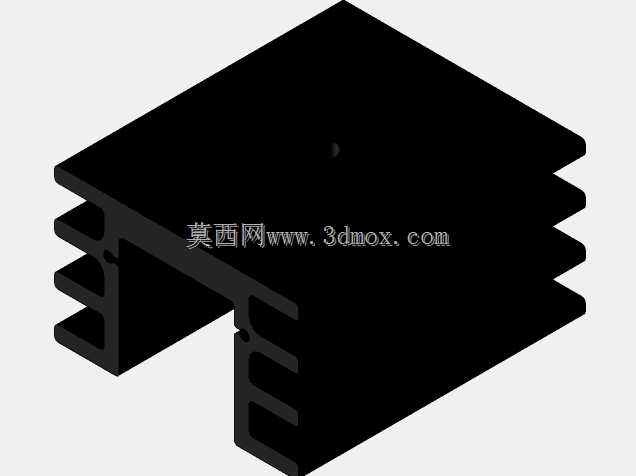

该系列散热件采用一体化铝挤成型结构，依托铝合金优异的导热性能，将器件工作时产生的热量通过接触底座快速传导至鳍片区域，再通过鳍片间的空气对流完成热交换，避免器件因结温过高出现性能衰减、参数漂移甚至热击穿损坏。设计过程中充分考虑TO-220封装的安装标准，底座预留的安装孔位与器件引脚间距完全匹配，无需额外改造即可直接完成器件与散热件的固定，部分规格自带的卡扣结构可进一步简化装配流程，适配流水线快速组装的生产需求。

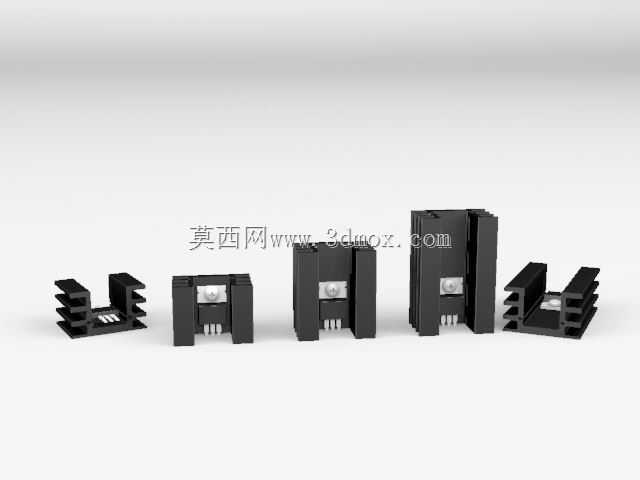

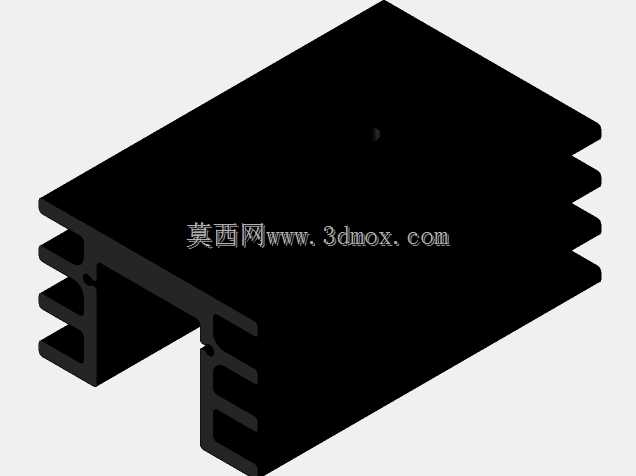

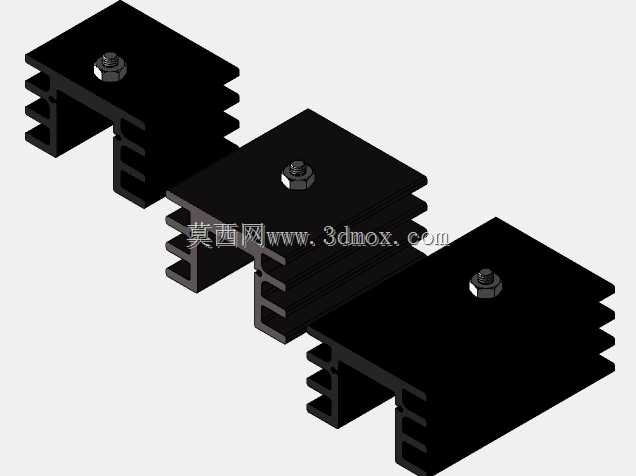

尺寸设计上覆盖了多档常用规格，统一采用32mm×20mm的底座截面尺寸，保证与TO-220封装器件的接触面积充足，避免因接触面积不足导致的热阻升高；长度方向分别设置25mm、37.5mm、50mm三档规格，对应不同的散热功率需求：25mm长度款适用于10W以内的小功率稳压、信号放大类器件，可在自然对流环境下将器件温升控制在安全区间；37.5mm长度款适配10-20W的中等功率开关器件，鳍片数量与散热面积同步提升，可满足常规开关电源、小型驱动板的散热要求；50mm长度款针对20W以上的功率输出场景，更长的鳍片结构带来更大的热交换面积，即使在密闭机箱内的弱对流环境下，也能有效导出器件持续工作产生的热量。

结构细节上，鳍片采用等间距平行排布设计，既保证了铝挤工艺的成型良率，也避免了鳍片间距过小导致的积灰问题，长期使用不会因灰尘堵塞风道造成散热效率下降；底座与鳍片的连接位置采用圆角过渡，减少热传导过程中的截面突变，降低传导热阻；表面采用黑色氧化处理，在提升表面辐射散热能力的同时，也具备一定的绝缘防护能力，避免散热件意外接触电路板其他焊点造成短路故障。安装边界方面，该系列散热件的整体外轮廓均避开了TO-220器件的引脚区域，安装后不会干涉电路板上其他周边元件的布局，底座平面度控制在合理范围内，配合导热硅脂使用时可填充接触间隙，进一步降低接触热阻，充分发挥散热件的导热性能。
