表贴式双倒钩端口差压压力传感元件

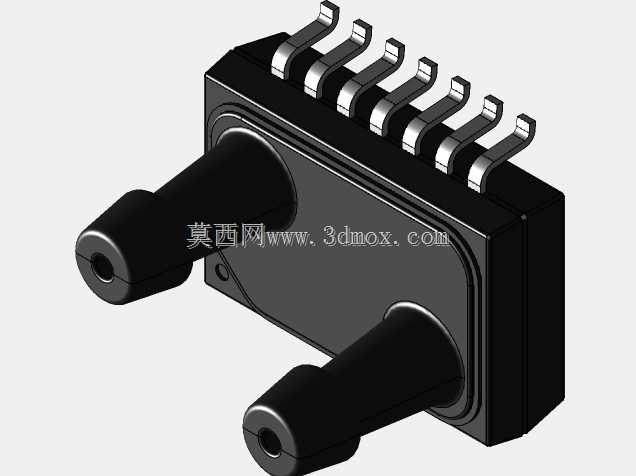

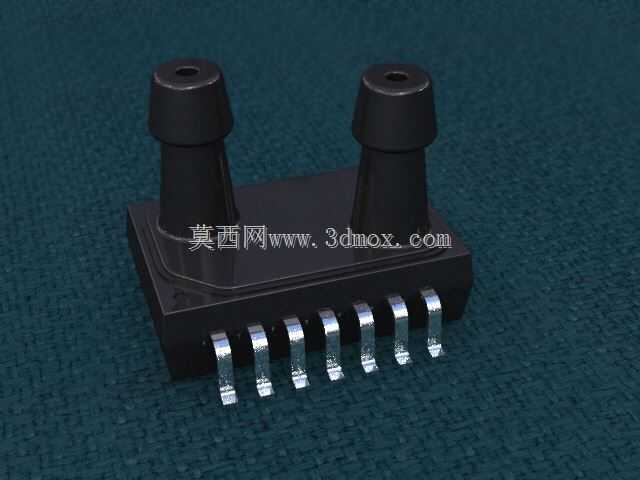

这款压力传感元件主要面向工业测控、医疗设备、消费电子气动系统、暖通空调压差监测等多场景的压力检测需求，可适配表压、绝对压力、差压三类测量模式，能够精准捕捉气路内的微小压力变化，为系统的压力闭环控制、泄漏检测、液位换算、气流状态判断提供可靠的实时数据支撑。在实际应用中，这类元件常被嵌入到便携式医疗呼吸设备的气路模块中，实时监测气道压力变化保障通气安全；也可部署在工业气动控制柜的管路节点，检测过滤器前后压差判断滤芯堵塞状态；还能用于小型消费级充气设备的压力控制，避免过充风险。从功能特性来看，该元件采用双倒钩端口设计，两个气嘴端口带有倒扣结构，在接入软质气管时可实现免卡箍的可靠连接，大幅降低装配工序的复杂度，同时避免气管受拉扯脱落导致的气路泄漏问题，适配外径匹配的柔性气管快速插接，装配效率相比传统直插端口提升明显。元件底部采用标准表贴式引脚排布，共引出七个焊接引脚，引脚采用镀锡工艺处理，可兼容常规SMT回流焊工艺，能够直接贴装在印刷电路板上完成焊接固定，无需额外的安装支架或固定结构，有效压缩整机的装配空间占用。在设计思路上，这款传感元件采用集成化结构设计，将压力敏感芯体、信号调理电路整合在同一塑封壳体内，外部仅保留气路接口与电气焊接引脚，无需用户额外搭建信号调理电路，输出信号可直接接入主控芯片的ADC采集端口，降低下游电路的设计难度。外形方面，元件整体为方正塑封基座搭配两个垂直向上的气嘴结构，基座底面为平整焊接面，引脚从基座侧面向外水平引出，焊接后元件本体与电路板表面保持平行，气嘴垂直于板面向上，安装时仅需在电路板对应位置预留两个与气嘴位置匹配的过孔，供气路穿过或避让即可，整体占用板面空间紧凑，适合高密度布板的紧凑型电子设备使用。安装边界上，元件焊接后在板面上方的高度由气嘴总高度决定，设计结构件时需预留足够的垂直空间避免气嘴被遮挡，同时气嘴周围需预留手指或工装操作的空间，方便装配时插接气管，引脚的焊盘设计需遵循表贴元件的通用焊盘规范，保证焊接可靠性，气路连接时需注意气管插入深度，确保完全覆盖倒钩位置，保证气路密封性能。
