塑料水龙头阀芯内部结构三维建模

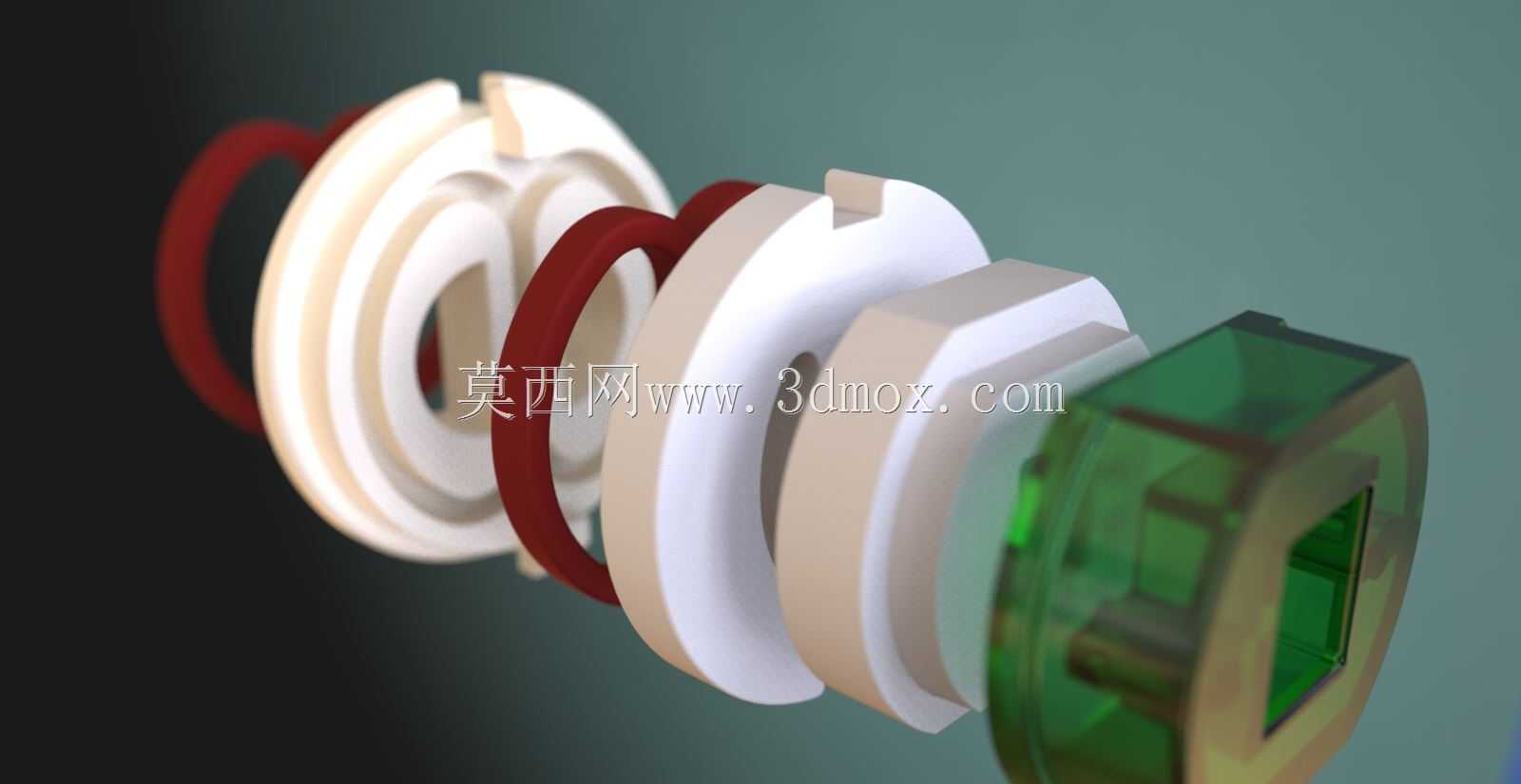

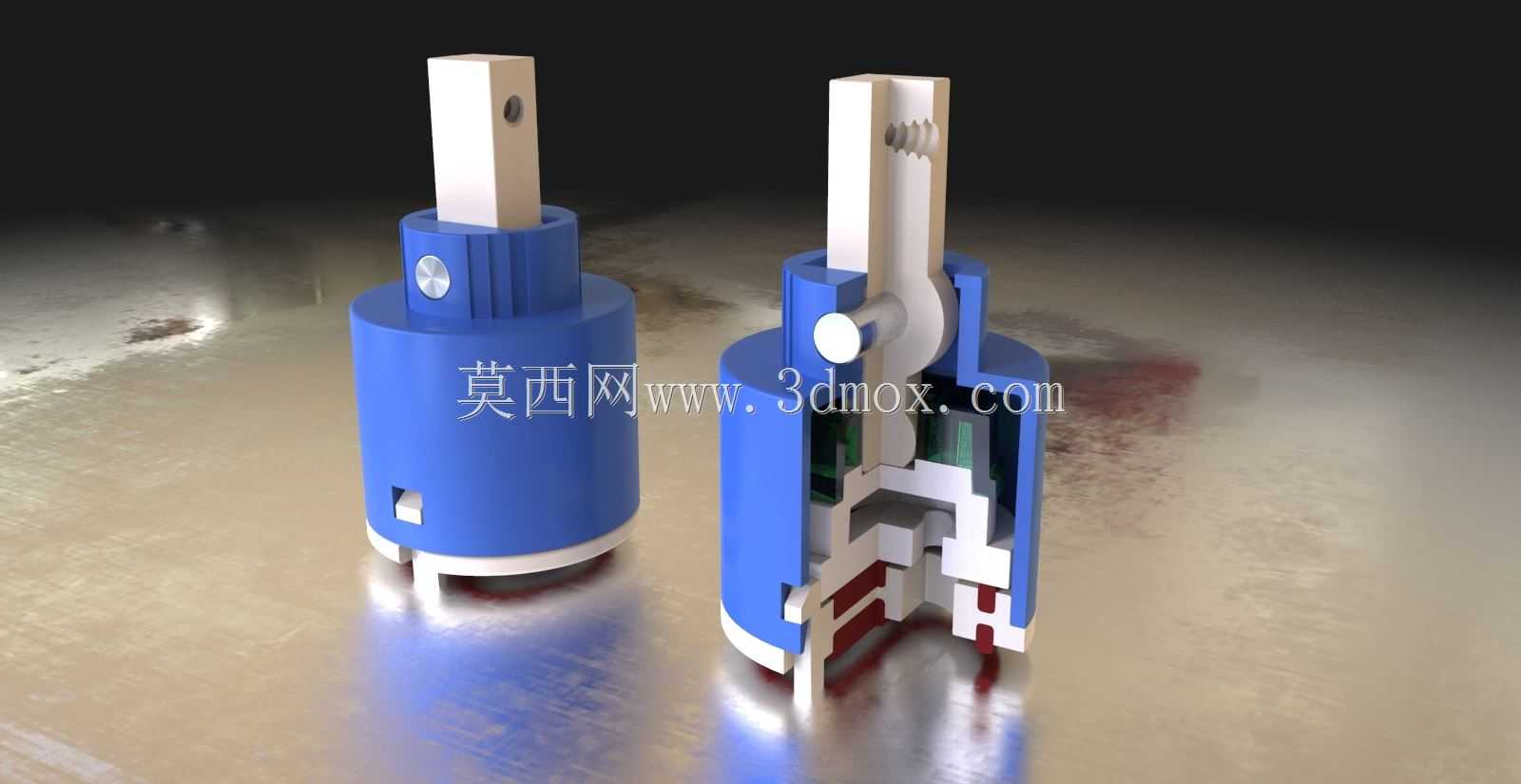

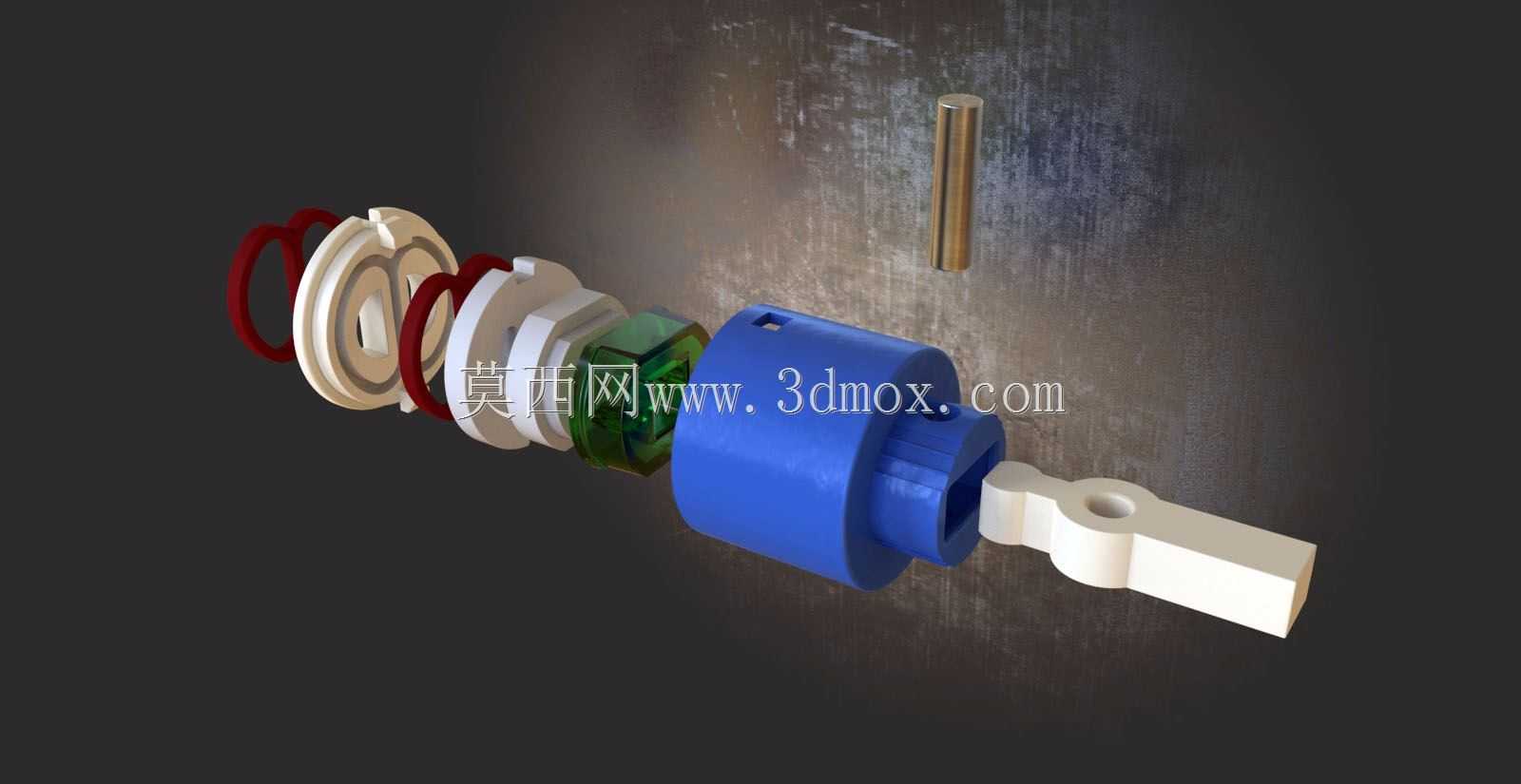

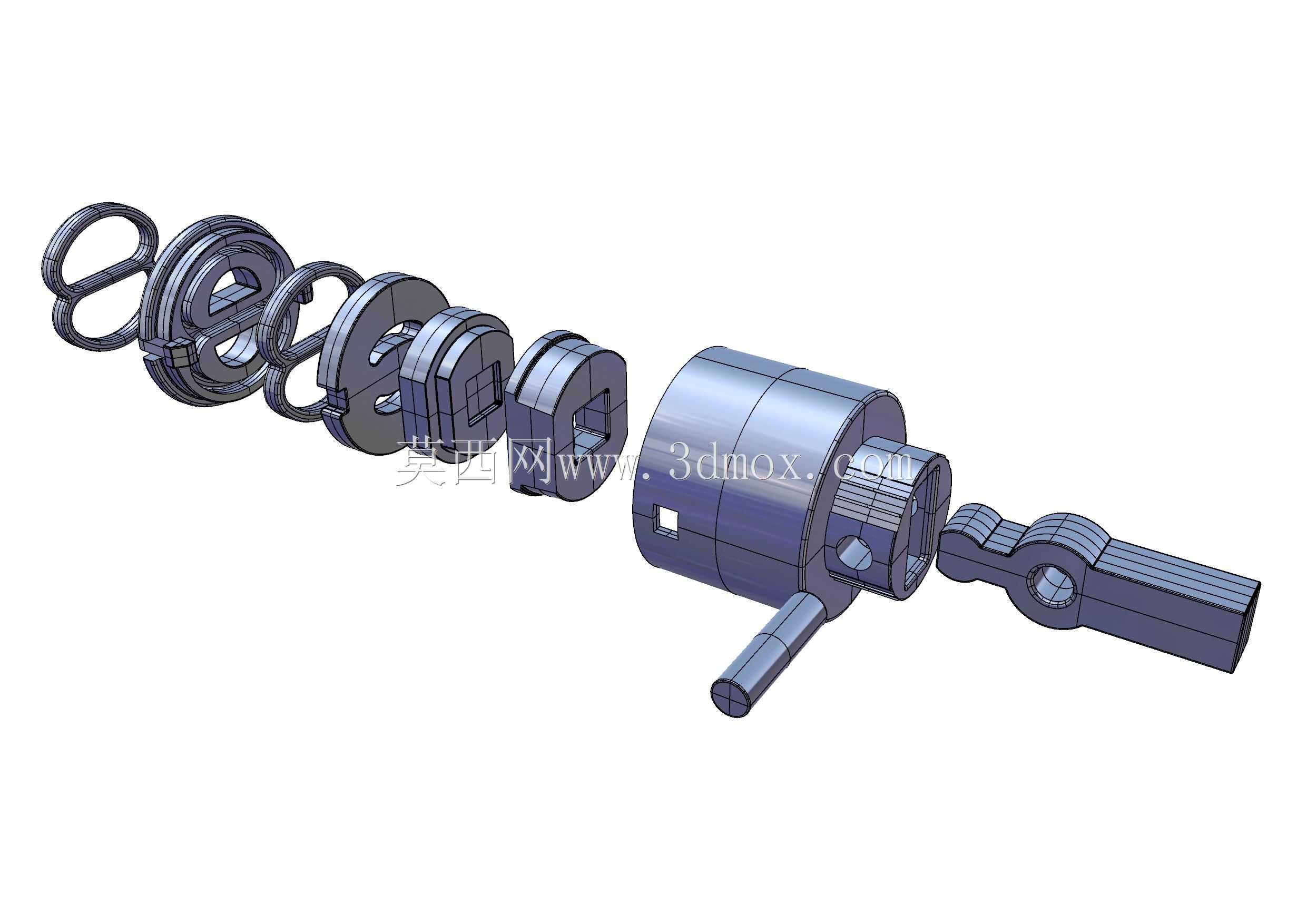

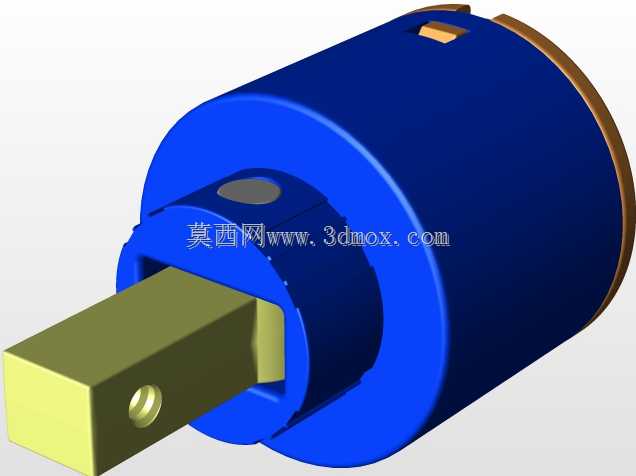

这款塑料水龙头阀芯是民用冷热水混水龙头的核心控制部件，主要应用于家装卫浴、公共盥洗区域的台盆龙头、厨房龙头等终端用水设备中，承担着水流通断、冷热水比例调节、出水流量控制的核心功能，直接决定水龙头的使用手感、密封寿命与用水体验。在日常使用场景中，用户通过扳动龙头手柄带动阀芯上部的阀杆转动，即可实现从关水到全开的行程调节，左右摆动阀杆则可调整冷热水混合比例，获得适配不同使用需求的出水温度，相比传统橡胶密封式阀芯，这类陶瓷密封结构的塑料阀芯具备操作力矩小、耐磨性能好、长期使用不易滴漏的优势，是当前民用龙头领域应用最广泛的阀芯结构形式。从产品功能特性来看，该阀芯采用模块化集成设计，外部蓝色壳体为高强度工程塑料材质，具备优异的耐水压、抗老化性能，可适配常规0.1-1.0MPa的市政供水压力环境，内部集成了动陶瓷片、静陶瓷片、密封胶圈、传动拨叉、复位结构等核心组件，动片与静片采用高精度平面研磨的氧化铝陶瓷材质，接触面平面度控制在微米级，依靠弹簧预紧力实现紧密贴合，既保证调节过程的顺滑手感，又能杜绝通水状态下的内漏问题，底部的进水端设置了对应冷热水的两个进水孔与一个混合水出水孔，与龙头主体的水路完全匹配，无需额外改装即可直接适配标准安装尺寸的龙头壳体。在设计思路上，这款阀芯优先考虑了民用场景的安装通用性与长期使用可靠性，整体采用圆柱形同轴结构设计，上部阀杆采用扁方传动结构，与龙头手柄的安装孔完全适配，可避免手柄使用过程中出现打滑空转的问题；壳体外部设置了定位凸筋与密封槽，安装时可与龙头内腔的定位槽精准卡合，防止阀芯在水压作用下发生转动移位，配套的丁腈橡胶密封胶圈可填充阀芯与龙头壳体之间的装配间隙，杜绝外漏风险。从外形尺寸与安装边界来看，这款阀芯为常规民用款通用尺寸，整体外径适配市面上绝大多数35mm、40mm规格的龙头安装腔，阀杆伸出长度符合标准龙头手柄的安装深度要求，进水端的孔位间距、孔径完全匹配通用龙头的水路布局，安装时只需将阀芯对准龙头内腔的定位结构放入，压紧压盖即可完成装配，无需额外调整内部组件，可大幅降低龙头生产与售后维修的装配难度，同时紧凑的内部结构设计在保证调节行程充足的前提下，尽可能压缩了阀芯整体高度，可适配更多薄型设计的龙头产品，满足当前卫浴产品轻量化、简约化的设计趋势。
