L型外螺纹气动快插弯接头结构设计

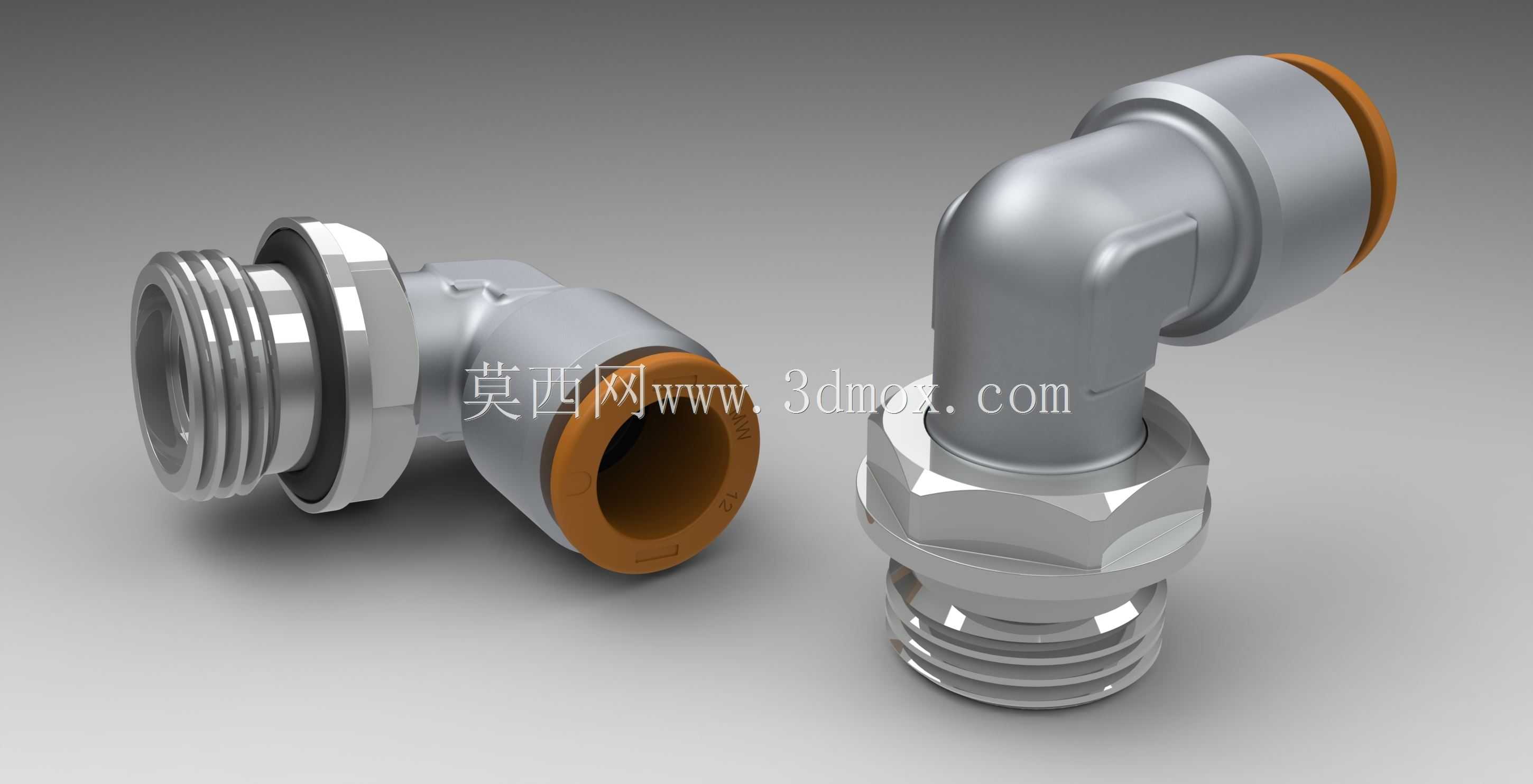

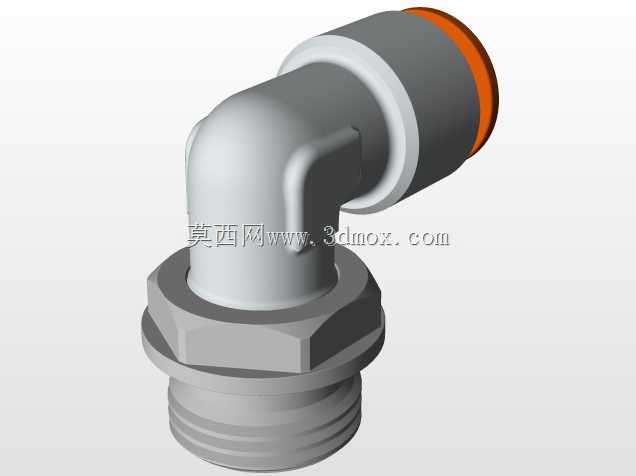

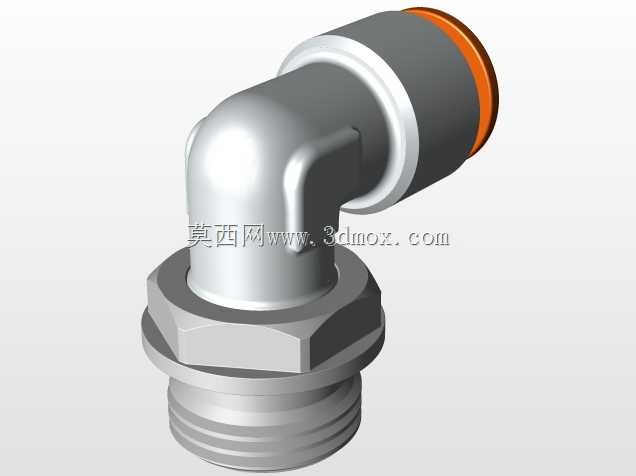

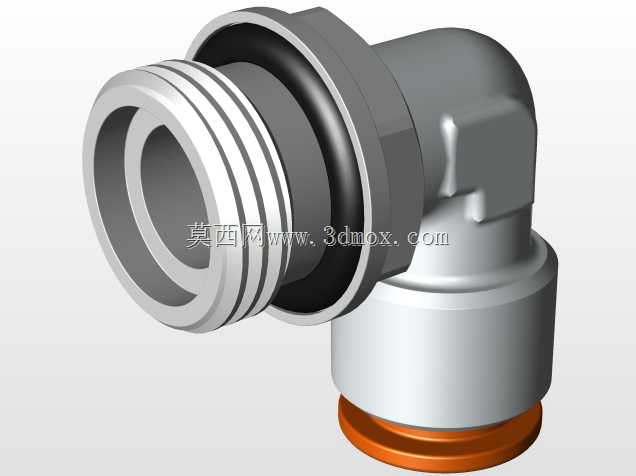

这款L型外螺纹快插气动接头，是气动管路系统中应用极为广泛的气路连接元件，主要用于压缩空气管路的直角转向连接场景，常见于工业自动化生产线气动回路、轻工包装设备气路排布、机床气动夹具供气管路、汽车制造焊装线气动工具供气端、小型气动设备内部气路搭建等场景，用来实现硬质金属气路端口与柔性气动软管的快速直角转接，无需额外套丝、焊接或复杂紧固操作，可大幅降低气路装配的工时成本，同时减少管路弯折带来的气阻损耗与软管折损风险。该接头整体采用直角弯通结构设计，一端为外螺纹金属连接端，可直接拧入设备端预设的内螺纹气口，螺纹端配套六角拧动台，可使用标准扳手完成紧固操作，保证连接后的密封可靠性，避免气压作用下出现接头松脱漏气问题；另一端为快插式气管接入端，端口内置弹性卡爪与丁腈橡胶密封环，当符合外径规格的气动软管插入端口后，内部卡爪会自动卡紧软管外壁，配合密封环实现端面与管壁的双重密封，无需额外喉箍紧固，拆卸时仅需按压端口处的橙色释放环，即可带动卡爪张开，轻松拔出软管，可反复拆装使用，适配频繁调整气路布局的作业需求。接头主体采用镀镍锌合金材质打造，兼顾结构强度与防锈耐腐蚀性能，可适配常规工业车间的潮湿、多粉尘工况，不会轻易出现锈蚀卡滞问题；快插端的橙色释放环采用硬质工程塑料材质，表面做防滑纹理处理，按压时受力均匀，长期使用不会出现脆裂变形。从安装边界来看，接头弯角处做圆弧过渡处理，不存在尖锐棱角，安装时不会刮伤相邻软管或线路，螺纹端拧紧后六角台与设备安装面贴合紧密，快插端的轴向长度预留了足够的软管插入余量，不会出现软管插不到位导致的密封失效问题，整体结构紧凑，在狭小的设备内部气路空间中也能完成安装，不会占用过多排布空间，可适配不同走向的气路布局需求，有效优化管路排布的整齐度，减少管路冗余弯折带来的气压损失，保证气动回路的供气稳定性。
