贴片式径向引线薄膜电容器结构设计

本次设计的径向引线薄膜电容器，主要面向高密度PCB组装场景，广泛应用于消费电子、工业控制板卡、电源模块、车载电子单元等领域的电路中，承担直流滤波、信号耦合、高频退耦、脉冲能量吸收等核心功能，可在宽温域工作环境下维持稳定的容值表现与低损耗特性，适配波峰焊、回流焊等主流SMT组装工艺，满足批量自动化生产的贴装精度要求。

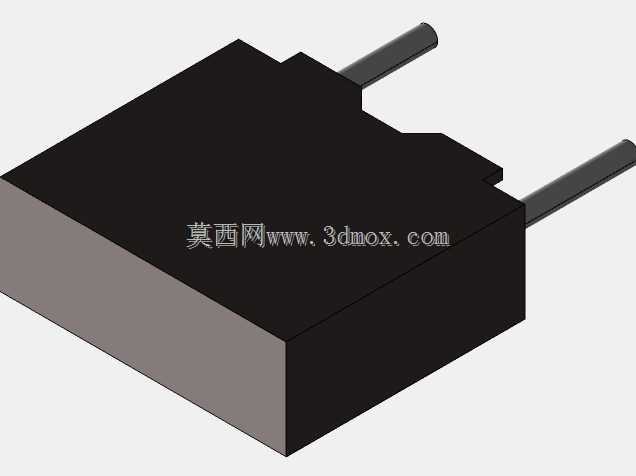

设计过程中优先考量了PCB板上的安装适配性，针对垂直与水平两种贴装形态做了结构兼容，本体外形尺寸控制为宽2.5mm、高6.5mm、长7.2mm，引线间距设定为5.08mm，匹配通用PCB焊盘的标准孔距规范，引线直径为0.5mm，既保证焊接后的机械固定强度，又避免引线过粗导致焊盘应力集中、焊接时热量传导不均的问题。本体封装采用阻燃级环氧塑封结构，外层包覆耐温绝缘层，可抵御组装过程中的高温冲击，同时隔绝日常使用中的潮气、粉尘侵蚀，延长元件在复杂工况下的使用寿命。

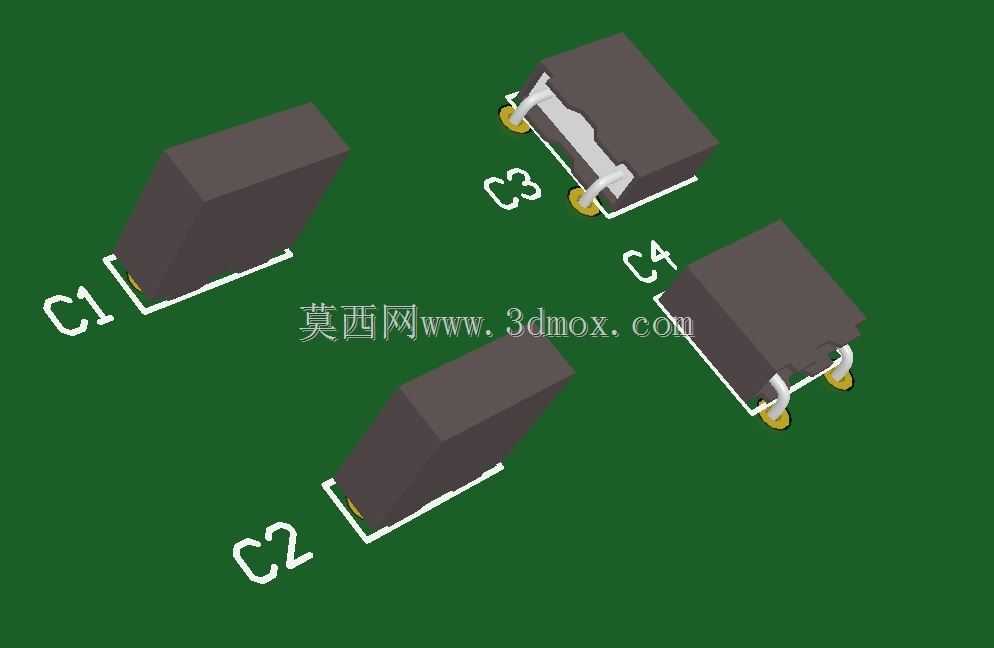

结构设计上，内部采用金属化薄膜卷绕芯子，通过无感卷绕工艺降低自身等效串联电阻与寄生电感，适配高频电路的应用需求；引线与芯子端面采用超声波焊接工艺连接，降低接触电阻，避免大电流工况下的引线脱焊、接触发热问题。外部塑封外壳做了倒角处理，避免贴装过程中吸嘴取料时出现打滑、偏位的问题，底部与PCB接触的平面做了平整度管控，保证回流焊过程中元件不会出现立碑、偏移等焊接缺陷。两种安装形态的设计可适配不同板上空间的布局需求：垂直贴装形态可节省PCB板面的横向占用空间，适合高密度布板的紧凑型电路；水平贴装形态可降低元件整体高度，适配对整机厚度有严格限制的薄型电子设备，设计时针对两种形态的重心位置都做了优化，保证焊接后元件的抗振动、抗冲击性能满足车载、工业级设备的可靠性测试标准。引线的成型角度做了精准管控，既保证贴装时引线可顺利插入焊盘或贴合焊膏印刷区域，又避免引线应力拉扯内部芯子导致容值漂移、损耗升高的问题。
