钻机配套用卡盘顶压工装结构设计

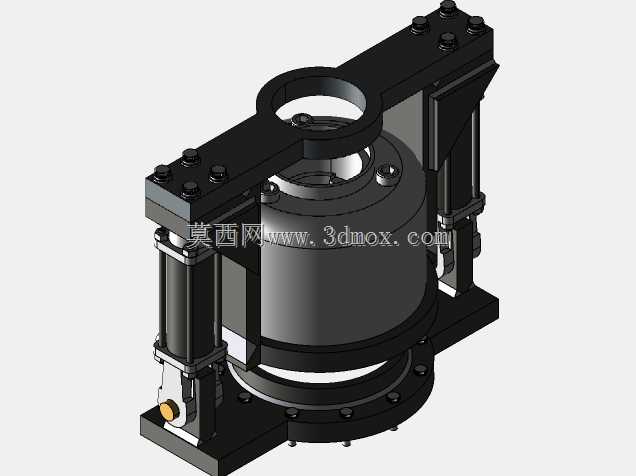

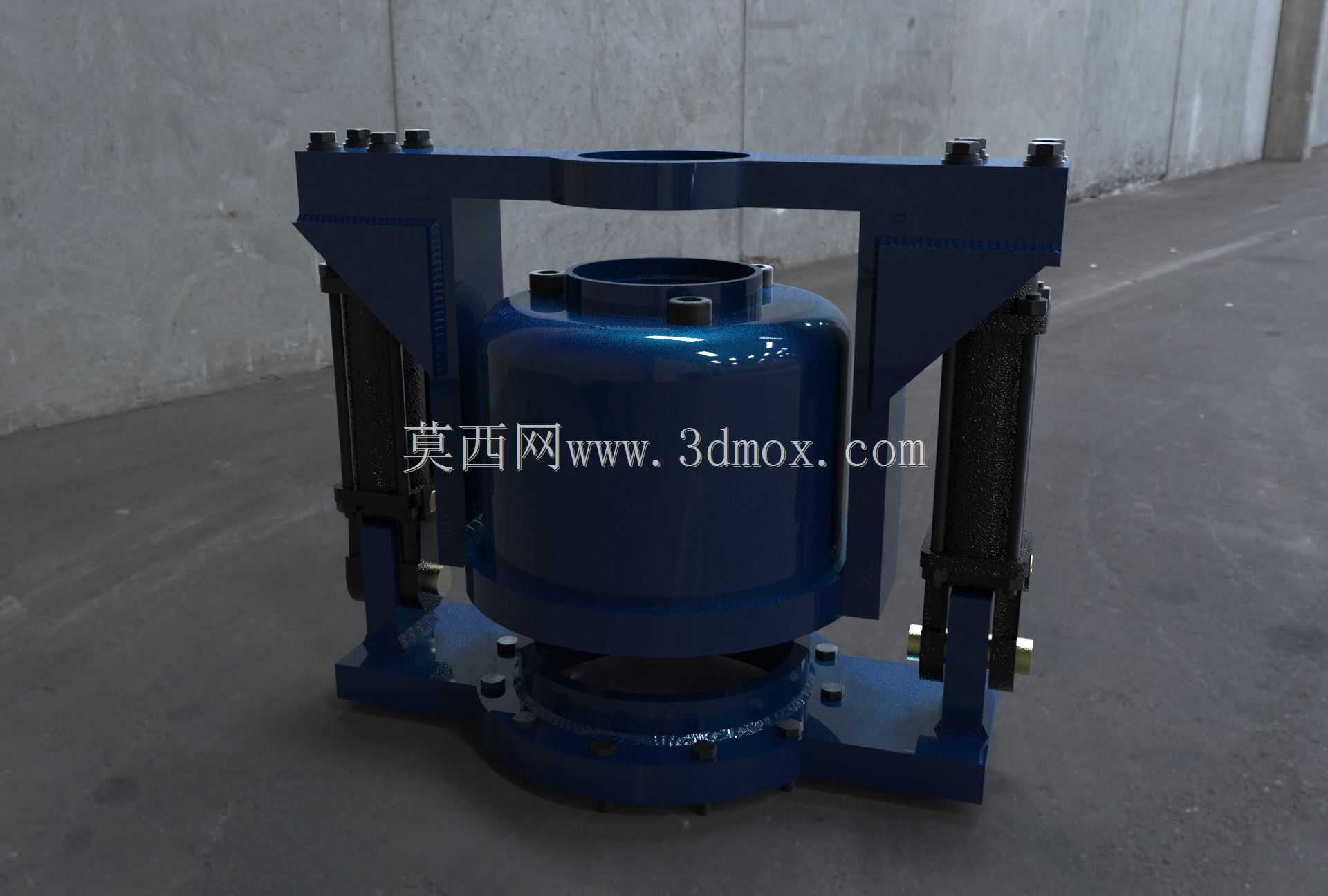

这款卡盘顶压设备主要应用于地质勘探、矿山开采、工程桩基施工等场景的钻机作业环节，是钻机钻进作业中配套卡盘完成钻具夹持、顶卸、进给辅助的核心配套工装，在钻杆接卸、起下钻作业流程中承担关键的施压与定位作用，能够有效降低人工卸接钻杆的劳动强度，避免钻具拆卸过程中因受力不均出现的卡滞、螺纹损伤问题，大幅提升井下或野外钻机作业的操作效率与安全系数。设备整体采用对称式龙门框架结构设计，主体承力部件通过焊接工艺成型，框架两侧对称布置液压执行元件，中部预留卡盘与钻具的穿装容纳空间，底部设置带安装孔位的连接基座，可直接与钻机转盘平台或进给滑架完成定位固定，安装边界适配多数中浅孔钻机的平台安装尺寸，无需对原有钻机结构做大规模改造即可完成配套加装。设计过程中优先考虑野外作业的抗冲击与重载承载需求，框架主体选用高强度合金结构钢焊接成型，焊后做整体去应力处理，避免长期重载施压下出现结构变形；两侧的液压元件采用立式平行布置方式，施压行程覆盖常规钻杆接卸的顶出距离需求，施压过程中两侧油缸同步出力，保证顶压力始终沿钻具轴向传递，不会出现偏载导致的钻杆弯曲、卡盘偏磨问题。中部的承压腔体结构与卡盘安装位做同轴度设计，保证钻具穿装后与施压方向完全重合，腔体周边预留的紧固件安装位可适配不同规格的液压卡盘、手动卡盘安装，拓展设备的适配范围。设备整体外形紧凑，框架上部预留的吊装孔位方便野外作业时的转场吊装，外露的液压管路接口统一布置在框架侧下方，避免作业过程中钻杆刮蹭管路造成损坏，底部基座的安装孔采用长圆孔设计，可适配小范围的安装位置偏差，降低现场安装的对位难度。在实际作业过程中，该设备可配合卡盘完成钻杆螺纹的预紧与卸扣，在起钻时通过顶压动作将卡紧的钻具平稳顶出，避免人工敲击拆卸带来的安全隐患，同时恒定的液压顶出力能够精准控制施压大小，保护钻杆连接螺纹不受损伤，延长钻具的使用寿命。
