多彩可调式活动扳手结构设计方案

这款可调式活动扳手是手动五金工具领域的实用化设计成果，主要面向日常设备维保、家装施工、小型机械装配、户外应急检修等多元作业场景，可覆盖不同规格外六角螺栓、螺母的夹持旋拧需求，替代多把固定开口扳手减少工具携带量，适配汽修、家装、机电维修、流水线运维等多领域的手动作业需求。

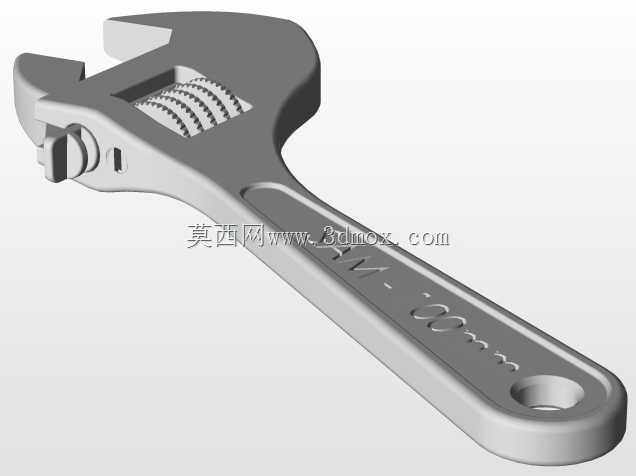

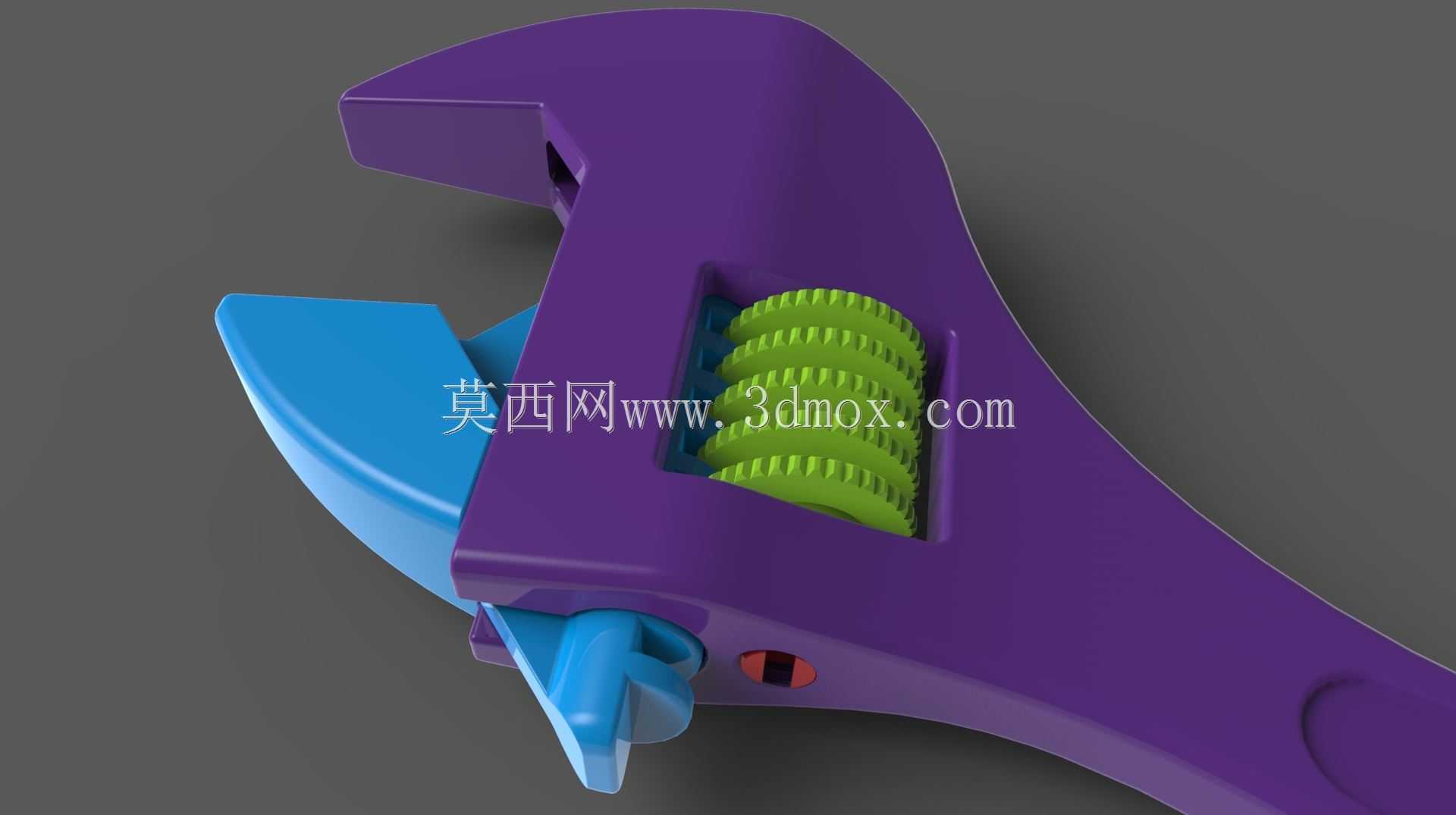

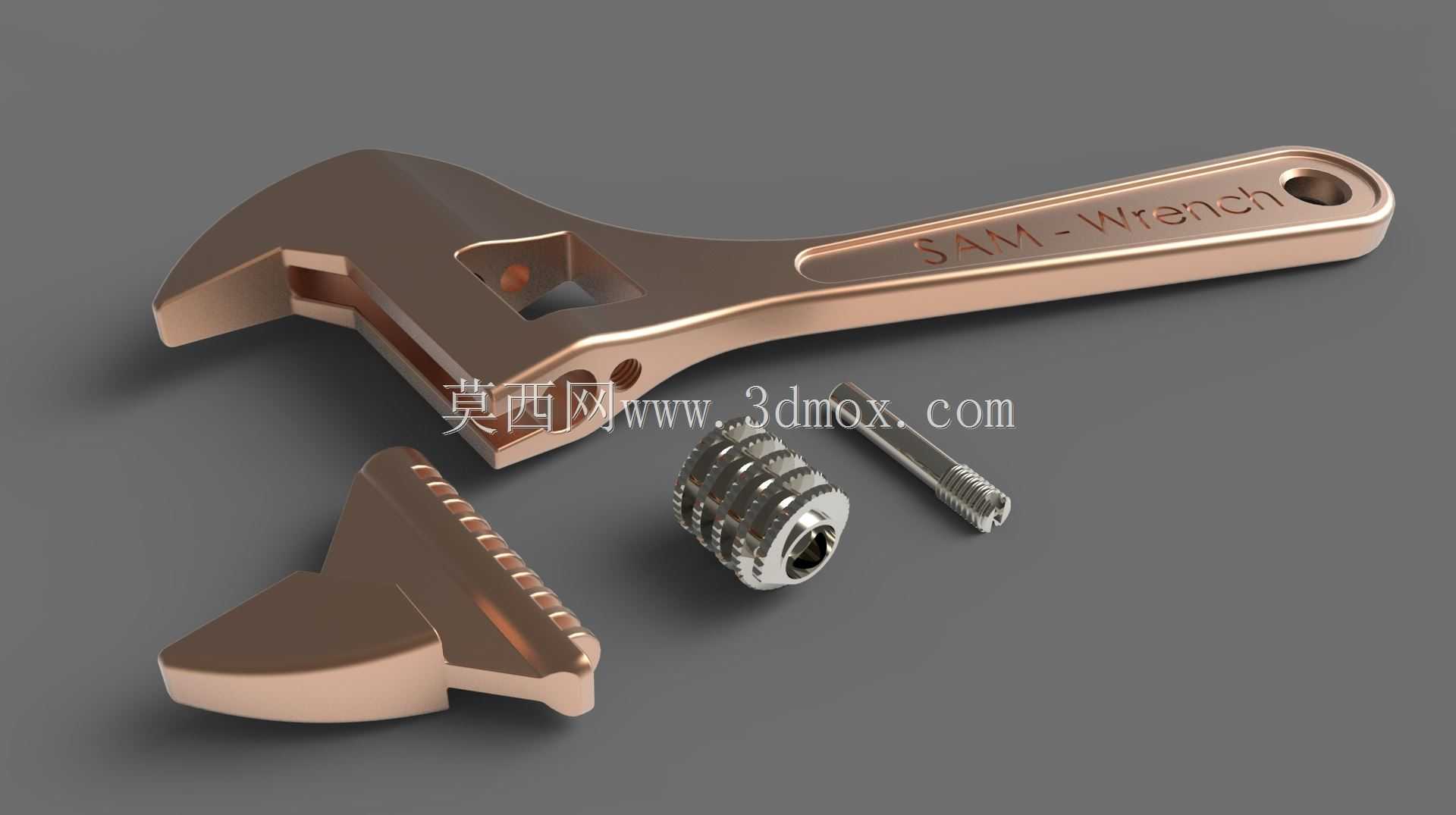

产品核心功能聚焦于开口尺寸的无级可调特性，通过扳体内部的蜗杆传动结构，配合活动钳口的导轨滑槽，可实现开口宽度的连续调节，能够适配一定尺寸区间内的不同规格紧固件，无需频繁更换工具即可完成多规格螺栓的拆装作业。钳口部位做了加厚受力结构设计，咬合面设置细密防滑齿纹，旋拧作业时可增大与紧固件接触面的摩擦力，避免受力打滑损伤紧固件棱角，同时提升大扭矩作业时的夹持稳定性。手柄部位依据人体工学做了弧度优化，握持区域贴合手掌发力曲线，长时间施力作业可降低手部疲劳感，手柄末端设置挂孔，方便工具收纳悬挂，适配车间工具墙、便携工具包的收纳需求。

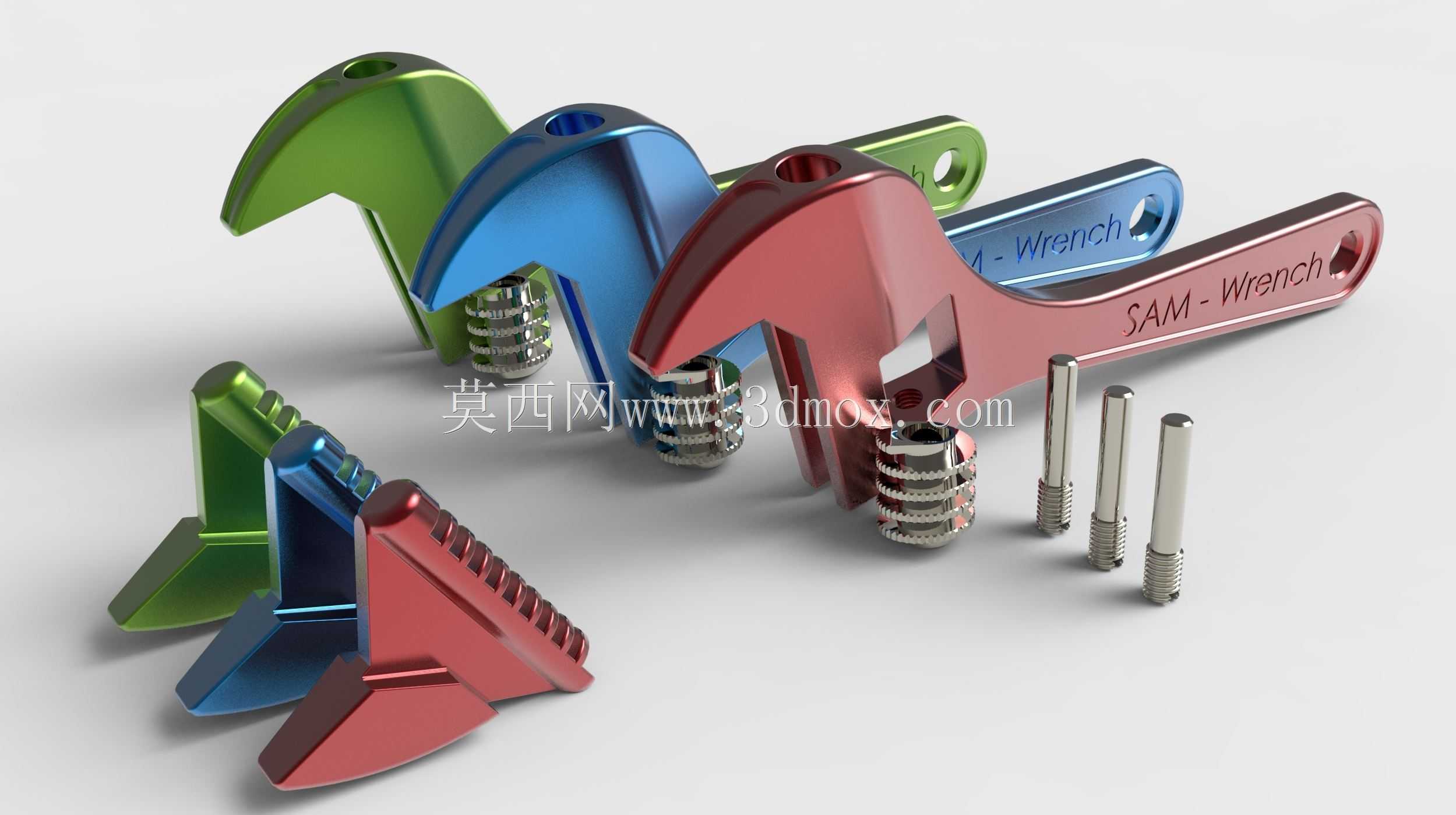

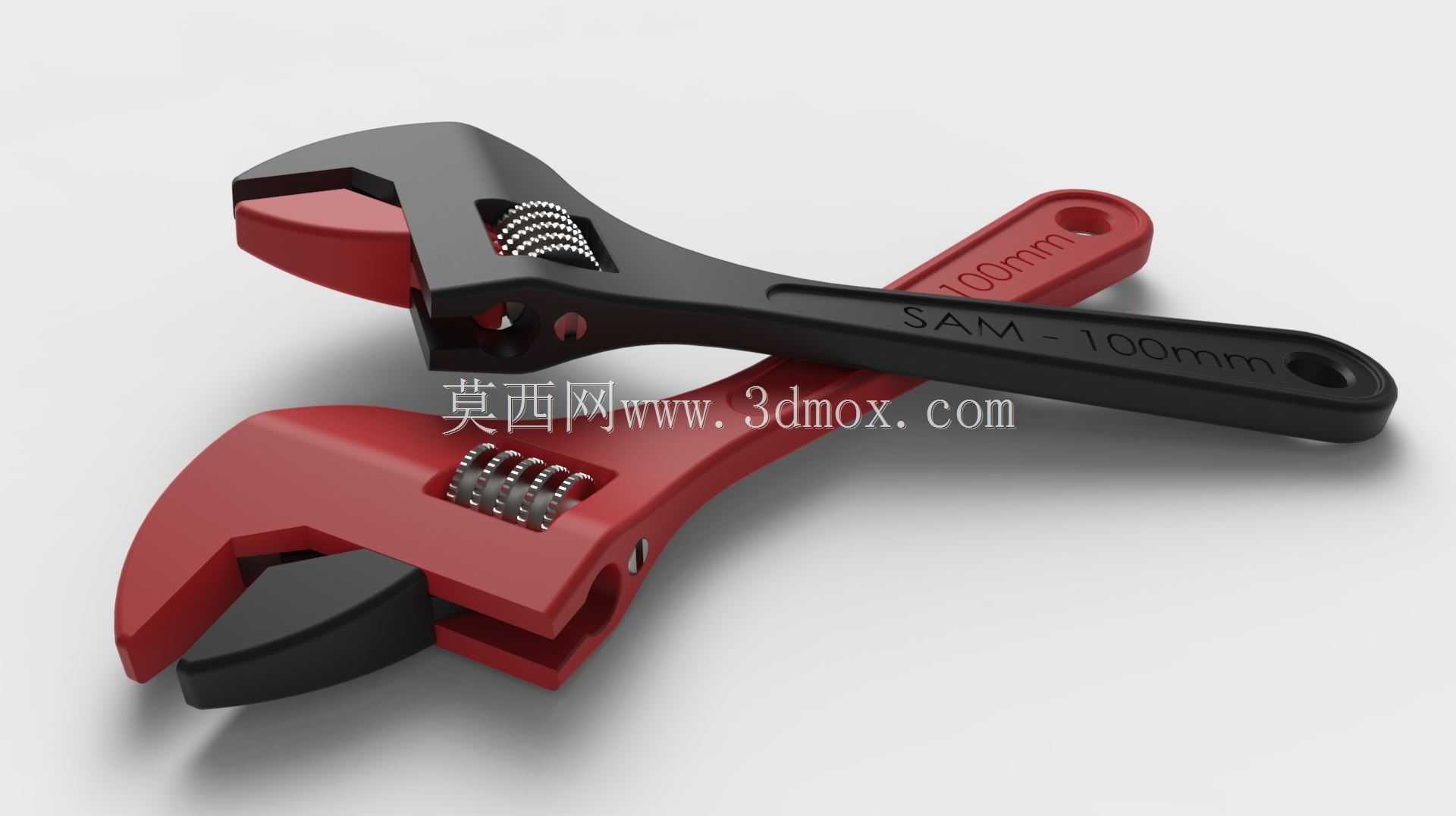

设计过程中优先兼顾结构强度与使用便捷性，扳体主体采用一体化受力结构设计，将固定钳口与手柄作为整体受力构件，活动钳口与蜗杆的配合间隙做了精度管控，既保证调节过程顺滑无卡滞，又避免间隙过大导致的夹持晃动问题。蜗杆部位设置防滑滚花结构，徒手即可快速拨动调节开口尺寸，无需额外辅助工具。本次设计的三款不同配色方案，可通过外观色彩快速区分工具的适用场景或规格区间，比如高负载作业款、常规维保款、精密装配款可通过色彩做直观区分，降低多工具混用的挑选成本。

从安装与使用边界来看，这款扳手整体长度适配单手握持操作，最大开口尺寸可覆盖常规民用与小型工业场景的主流紧固件规格，整体结构无额外突出部件，可在狭窄的设备缝隙、管路间隙等受限空间内完成作业，活动钳口的伸缩行程经过精准测算，在最大开口状态下仍能保证足够的咬合接触面积，避免受力时钳口脱出。整体结构无易损小零件，日常使用仅需定期在蜗杆滑槽部位加注润滑脂即可保证调节顺畅，维护成本极低，适配高频次的日常维保作业需求。
