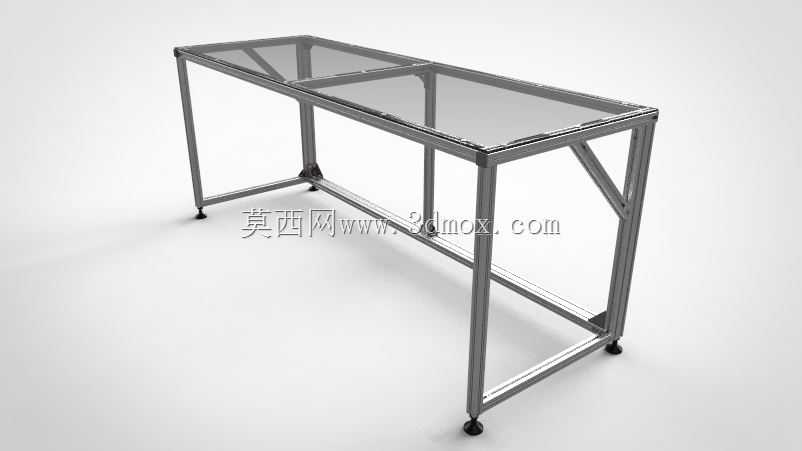

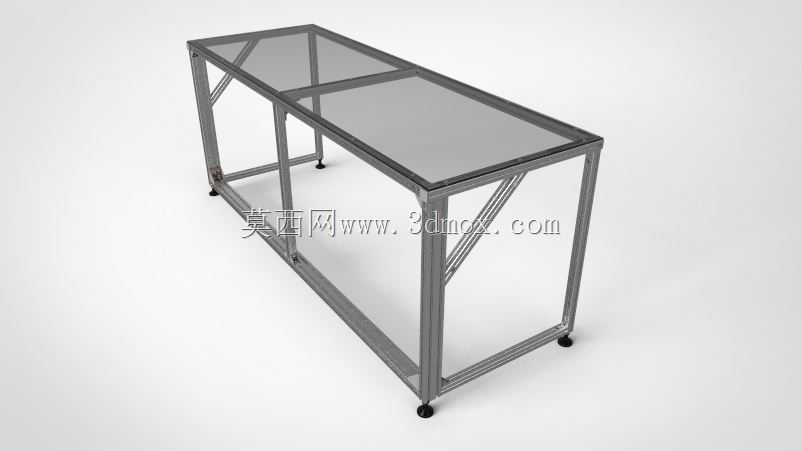

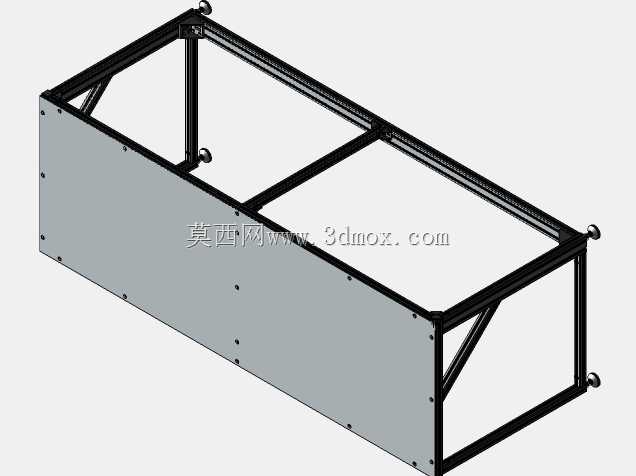

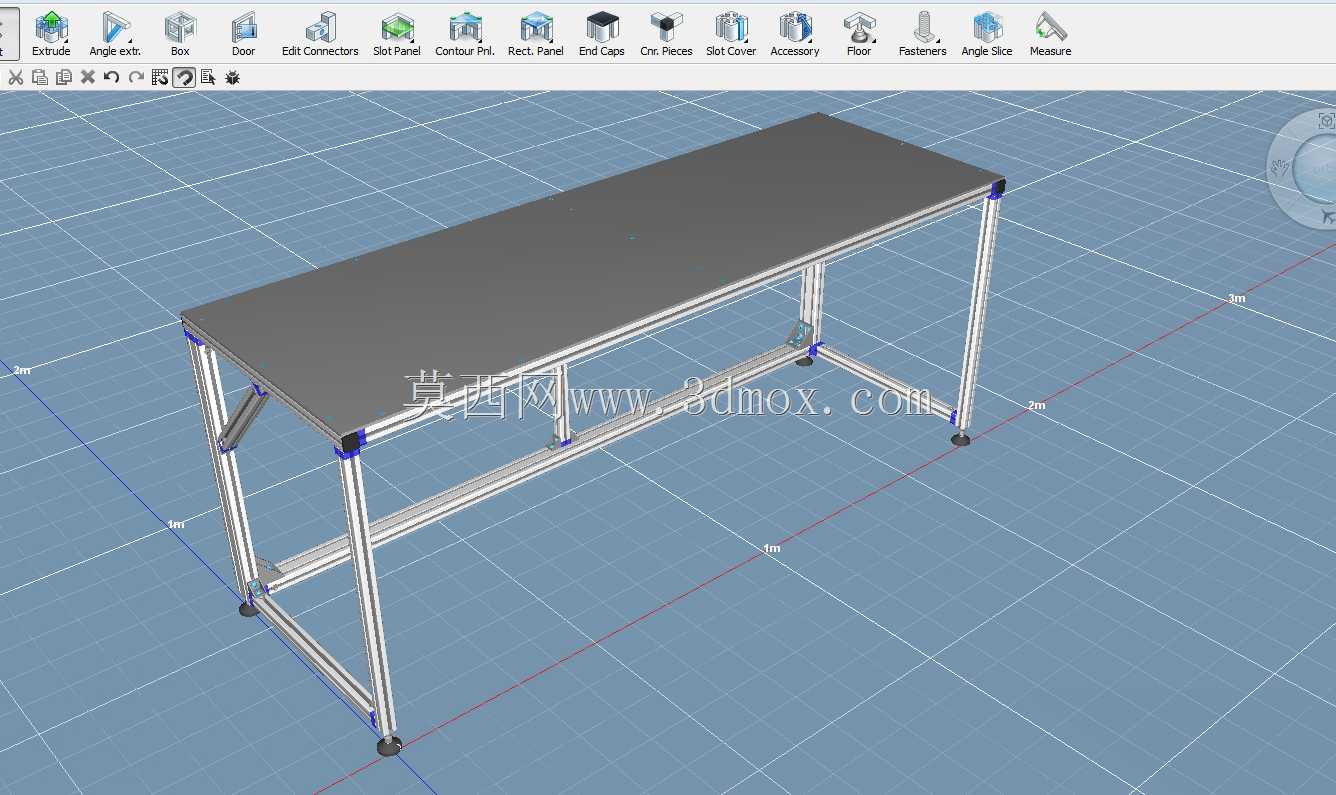

工业级铝型材框架工作台结构设计

这款铝型材框架结构主要面向车间生产装配、实验室检测操作、轻型物料周转承载等场景使用，可作为独立操作台面的支撑基体，适配电子元器件组装、产品外观检验、小型工装夹具放置、生产工位临时置物等多种实际生产需求，框架本身不集成动力或传动部件，属于纯支撑类的工位基础结构，能够根据台面材质的不同搭配，适配防静电、耐腐蚀、承重防滑等不同的工位使用要求。从功能特性来看，整体框架采用标准工业铝型材拼接成型，型材本身自带的槽道结构可灵活加装各类附属配件，比如侧边可挂接工具盒、物料盒支架、照明灯具支架、防静电接地端子等部件，无需在型材上额外打孔焊接，调整布局时仅需松动紧固件即可完成位置改动，适配生产线灵活调整工位布局的需求。框架底部配置可调脚杯，可适应地面不平整的车间环境，通过调节脚杯高度能够让整体台面保持水平状态，避免台面上放置的精密量具、待装配工件出现滑动偏移的情况，同时脚杯采用防滑橡胶底座，能够减少框架与地面的硬接触，降低操作时产生的震动传导，提升工位操作的稳定性。在设计思路上，整体采用矩形框架受力结构，台面下方设置多根横向支撑型材，均匀分散台面承载的重量，避免台面长期受力出现中部下弯变形的问题；框架的竖向支撑腿之间加装斜向加强筋，抵消侧向受力时的框架形变，提升整体结构的抗扭性能，即使在框架侧边施加推力或者放置偏重的工件，也不会出现框架晃动摇摆的情况。所有型材的拼接位置均采用标准角件连接，连接强度可靠，同时具备可拆卸重组的特性，后续如果需要调整框架的长宽高尺寸，仅需更换对应长度的型材即可完成改造，无需整体报废更换，能够降低工位调整的成本。从安装边界与尺寸适配来看，整体框架的长宽比例适配常规单人操作的工位需求，长度方向预留足够的操作空间，可同时放置待加工工件、操作工具、检验量具等物品，宽度方向符合人体工程学操作距离，操作人员站立作业时无需过度前倾即可触及台面上的所有区域，高度方向适配常规站立操作的舒适高度，也可通过更换不同长度的竖向型材调整整体高度，适配坐姿操作、加高台面放置设备等特殊需求。框架的所有边角位置均配置型材端盖，避免尖锐的型材切口划伤操作人员，提升使用过程中的安全性，整体结构无复杂的异形部件，所有零件均为工业标准件，采购替换十分便捷，组装过程无需专用焊接设备，仅需常规内六角工具即可完成整体装配，组装难度低，适合生产现场快速搭建部署。
