带回转支承结构重载万向脚轮设计

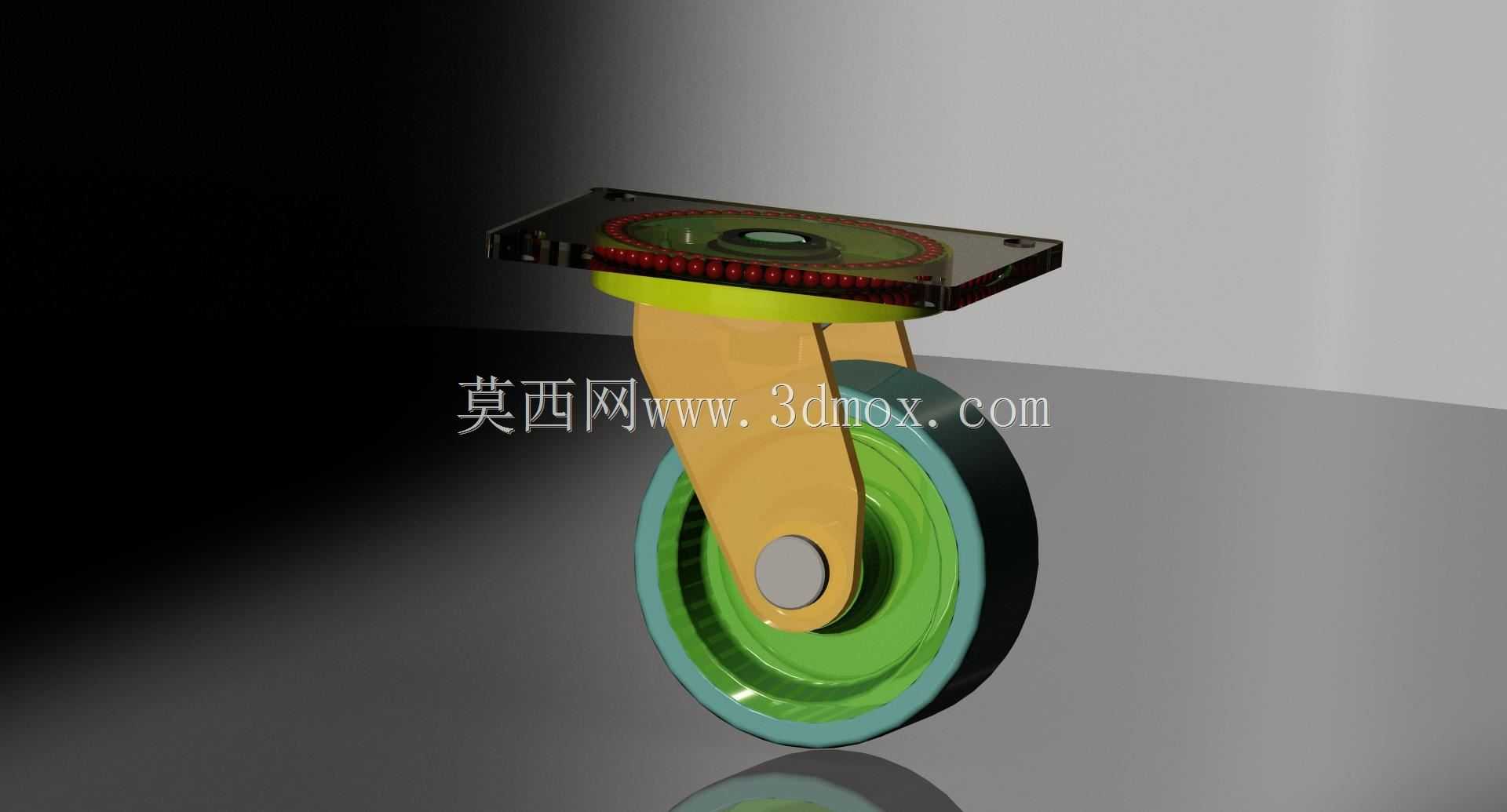

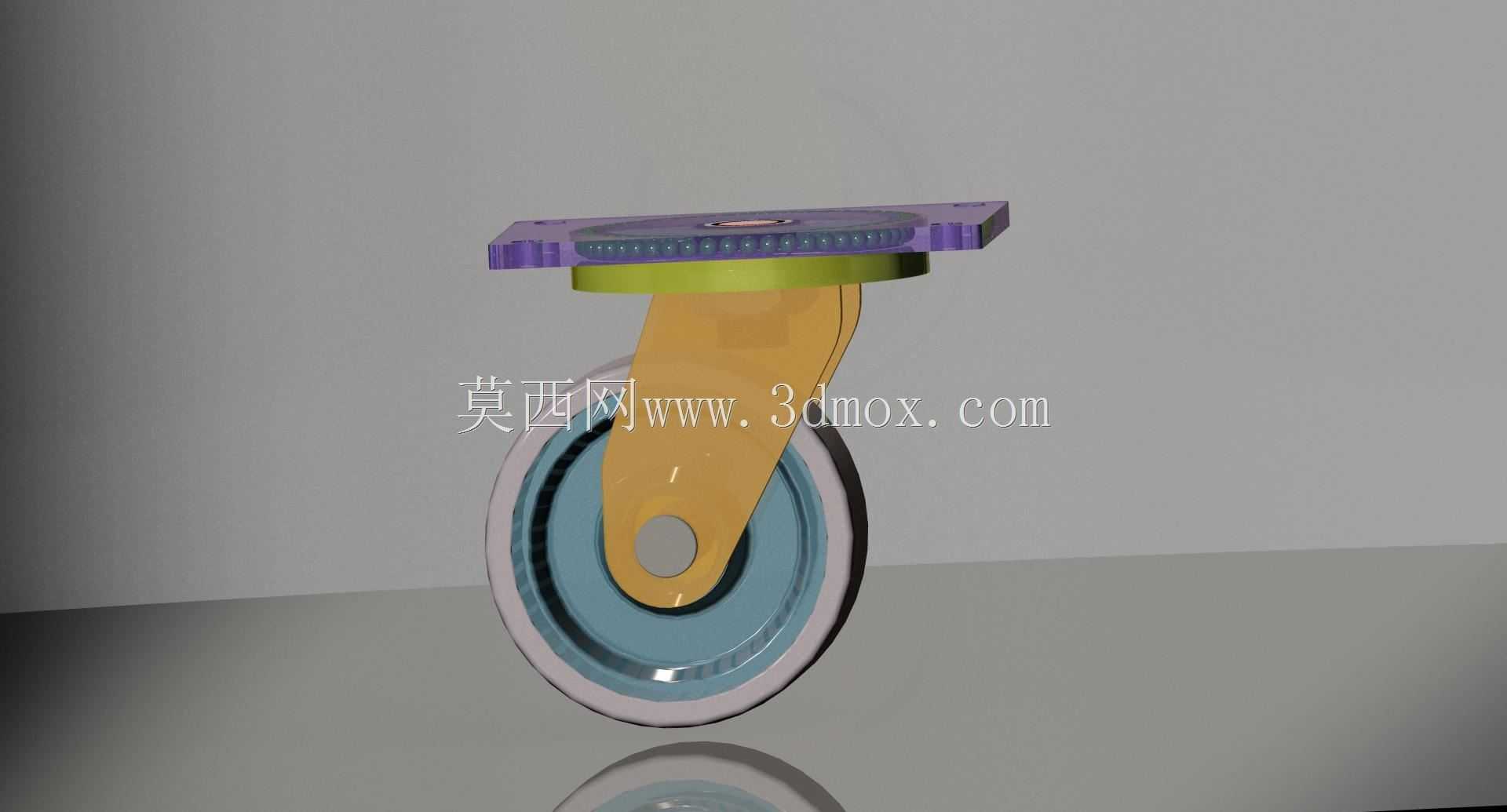

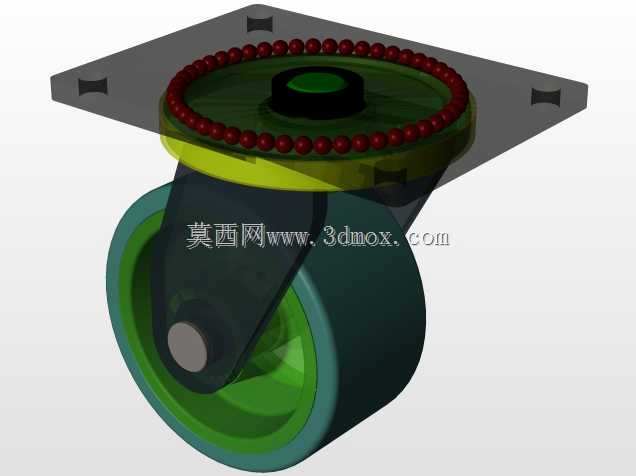

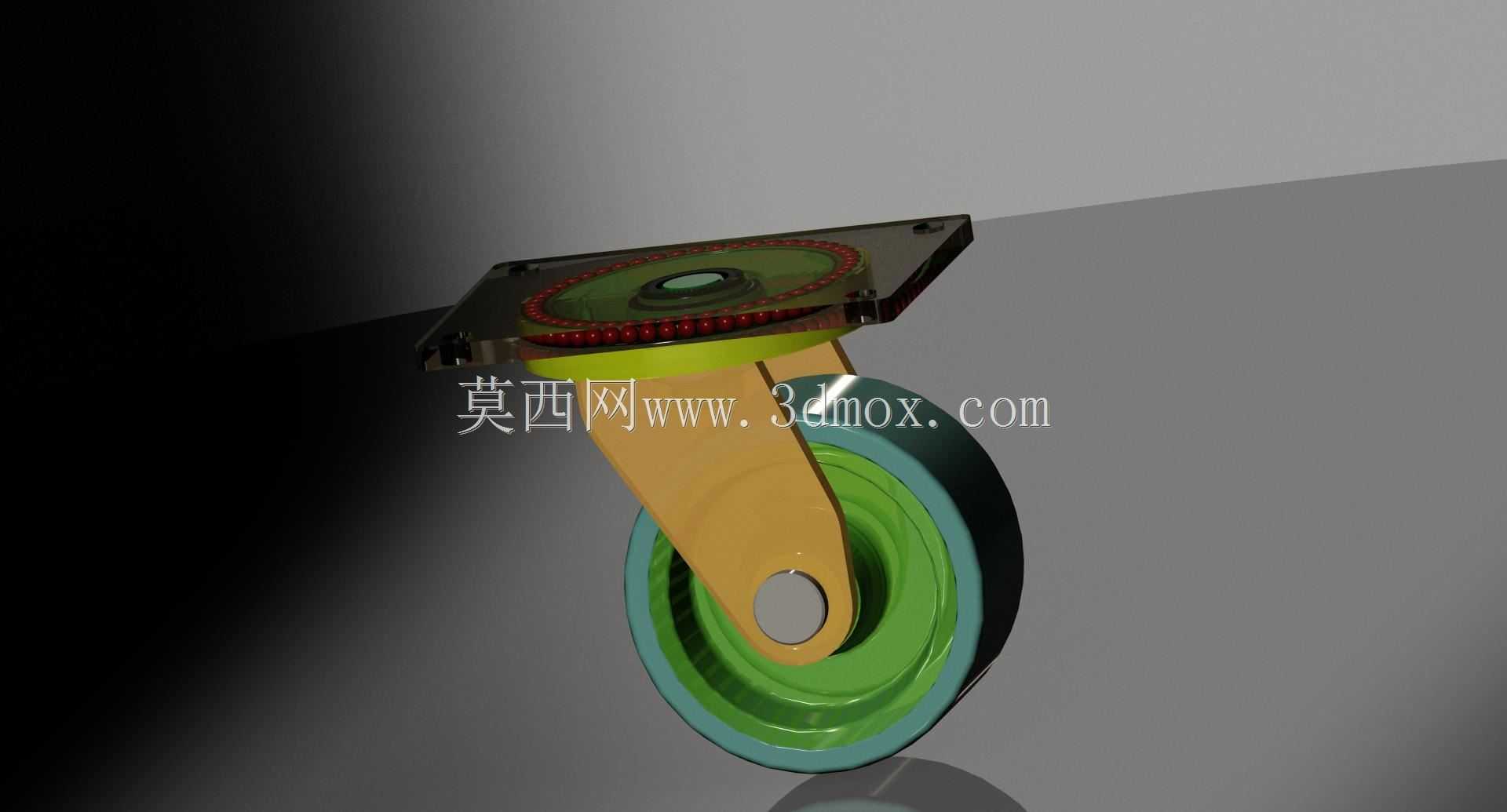

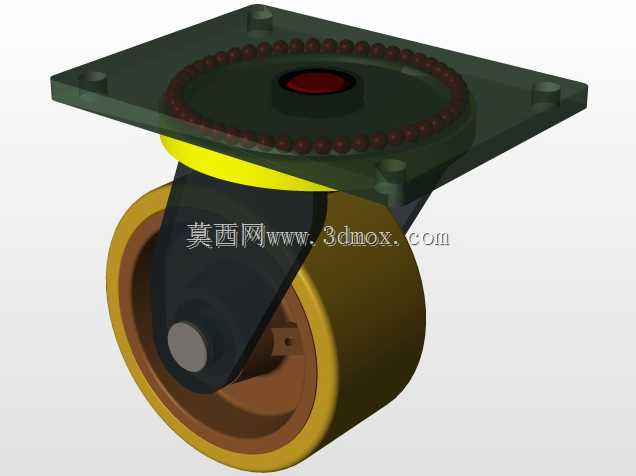

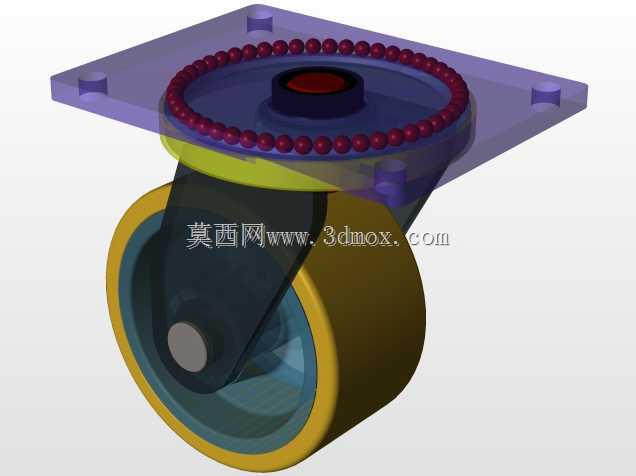

这款带回转支承结构的重载万向脚轮，主要应用于重型工业设备移动、仓储重型货架转运、大型工装夹具移位、重型自动化生产线工位切换等场景，可承载大吨位设备实现灵活转向与平稳移动，解决重型装备移动困难、转向卡滞的实际使用痛点。在实际生产场景中，这类脚轮常被安装在重型设备底座、移动工装平台、重型物料周转架底部，既可以支撑设备整体重量，又能让重型装备在平整车间地面完成任意方向的位置调整，无需额外吊装设备辅助，大幅降低重型工位调整的作业成本与安全风险。从功能特性来看，这款脚轮采用了集成式回转支承结构作为转向核心，不同于普通轻型脚轮的简单铆接转向结构，上部的滚珠回转支承可以承受更大的轴向载荷与径向倾覆力矩，即使在偏载状态下也能保持转向顺滑，不会出现转向卡顿、结构变形的问题；滚轮部分采用包胶结构设计，外层的高弹性耐磨材质可以在移动过程中缓冲地面震动，保护车间环氧地坪不被压损，内层的金属轮芯提供足够的结构强度，避免大负载下滚轮变形失圆；连接支架采用厚板材冲压焊接成型，整体做了加强筋结构处理，连接位置的应力集中区域做了圆弧过渡设计，可承受长时间重载使用的结构疲劳考验。在设计思路上，这款脚轮优先保障重载工况下的结构可靠性，上部安装板采用方形法兰结构，预留四个对称分布的安装孔，可直接通过螺栓与设备底座固定，安装定位简单可靠；回转支承的滚道采用密封式设计，可阻挡车间内的粉尘、切削液进入滚道内部，延长转向结构的维护周期，减少日常保养工作量；滚轮与支架的连接采用大直径销轴配合自润滑轴承，转动阻力小，即使在满载状态下也能轻松推动设备移动。从安装边界来看，上部安装法兰的尺寸适配主流重型设备的底座安装孔位，整体安装高度控制在合理范围，不会过度抬升设备重心，保障设备移动过程中的稳定性；滚轮的宽度与直径经过匹配计算，在保证承载能力的同时，将转向所需的操作力控制在人工可轻松操作的区间，兼顾承载能力与操作便利性；整体结构的转动部件均做了防松脱设计，避免长期使用过程中销轴脱出、结构散架的安全隐患，适配工业场景长时间高频次的移动使用需求。
