诺基亚5110款84x48点阵图形液晶显示模块

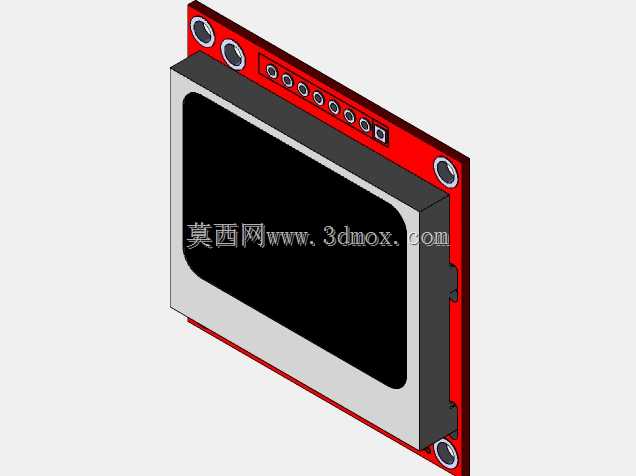

这款84x48点阵图形液晶显示模块，最初源自功能手机的屏幕应用方案，经过载板适配设计后，被广泛应用在各类低功耗嵌入式开发场景中，覆盖小型工控状态显示面板、便携检测设备读数界面、开源硬件项目交互终端、小型智能外设状态提示等多个使用场景，能够在供电资源有限、安装空间紧凑的设备中承担基础图形与字符显示功能，无需额外搭配复杂的显示驱动外围电路即可完成基础信息输出。模块核心采用低功耗CMOS控制驱动芯片，单芯片集成了LCD驱动所需的电源生成、偏置电压供给、行列扫描驱动全部功能，大幅减少了外部元件的使用数量，有效降低了整体方案的功耗与布线复杂度，通过串行总线接口即可与主流微控制器完成通信连接，无需占用过多IO引脚资源，适配各类8位、32位微控制器的硬件连接逻辑。在设计思路上，这款模块将液晶显示屏本体焊接固定在标准化的红色PCB载板上，载板边缘预留了统一间距的直插式安装孔位，孔位位置经过精准校准，既可以通过铜柱配合螺丝完成与设备壳体、主控电路板的刚性固定，也可以直接插装在标准面包板上完成原型开发验证，无需额外设计定制固定结构。载板一侧排布了整齐的通信接口焊盘，焊盘间距符合通用电子接插件的标准尺寸，既可以直接焊接排针完成插接式连接，也可以通过飞线方式完成空间受限场景下的布线连接，适配不同安装空间的接线需求。模块整体外形为规整的薄型长方体结构，屏幕显示区域占据载板正面的核心位置，屏幕四周预留了均匀的边框余量，安装时不会因为固定件遮挡显示区域，载板的整体厚度控制在较低范围内，能够嵌入到厚度有限的便携设备壳体内部，安装边界清晰规整，不会出现突出的异形结构干涉设备内部其他元件的布局。模块的PCB载板上集成了必要的对比度调节外接点位，使用者可以根据实际使用环境的光线条件调整屏幕显示对比度，在室内弱光与室外自然光环境下都能获得清晰的显示效果，屏幕本身为单色点阵设计，能够显示自定义字符、简单图形、状态图标等内容，满足小型设备的基础信息展示需求，无需占用过多的主控芯片运算资源即可完成显示内容的刷新，整体方案的可靠性与易用性经过大量实际项目验证，是低功耗小型显示场景的经典选型方案。
