星形散热基座大功率LED发光组件

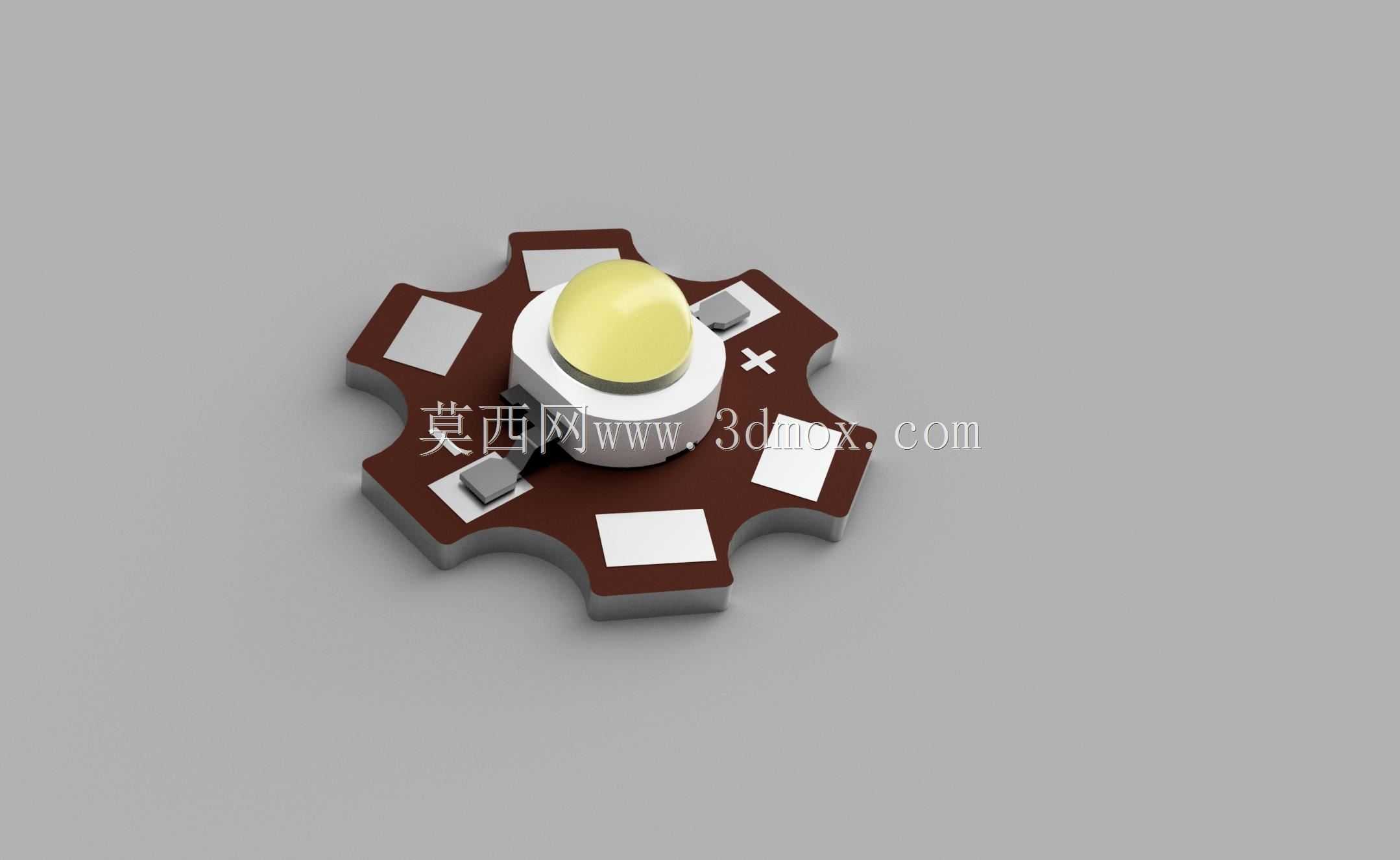

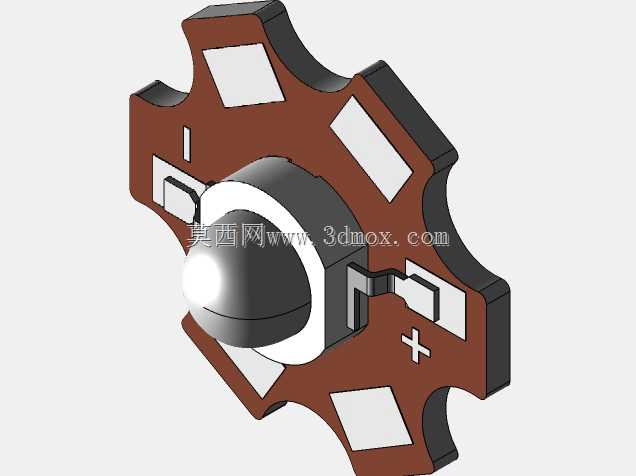

这款星形结构的大功率LED发光组件，主要面向小体积高亮度照明场景的硬件开发需求，常见应用在便携强光手电、小型工业设备状态指示灯、桌面创意照明灯具、车载辅助照明模组等产品的设计开发环节，能够为照明方案提供稳定的高光效发光核心，适配各类需要小尺寸高亮度光源的装配场景。从实际使用功能来看，该组件核心为3W功率的发光芯片，搭配中心位置的半球形光学透镜，能够对芯片发出的光线进行初步聚拢，减少光线在出光面的漫反射损耗，提升出光效率与中心区域的光照强度，满足近距离定向照明的基础需求。底部的星形结构并非单纯的造型设计，而是兼顾散热与安装定位的功能结构：多瓣式的星形外沿大幅增加了结构与空气的接触面积，能够在无额外主动散热装置的情况下，将LED工作时产生的热量通过铝基基座快速传导散发，避免芯片因长时间工作积温过高出现光衰过快、寿命缩短的问题，保障光源长时间稳定工作。在设计思路上，这款组件充分平衡了小体积装配与散热性能的矛盾：传统圆形同功率LED基座往往需要更大的直径来满足散热面积要求，而星形结构通过外伸的瓣状结构，在不增加整体外接圆直径的前提下拓展了散热面积，让组件能够适配更狭小的安装空间。同时星形瓣上预留的平整焊接区域，能够直接通过回流焊工艺固定在驱动电路板上，既可以通过焊盘实现电气连接，也能通过焊接点提升结构固定强度，避免使用过程中受震动出现松脱。从安装边界来看，该组件整体为中心对称结构，中心发光区域凸起高度较低，星形基座厚度较薄，安装时仅需要在对应电路板上预留匹配中心定位柱的开孔，以及对应星形瓣的焊盘位置即可完成装配，不需要额外设计复杂的固定卡扣或者压合结构，能够大幅降低配套结构的设计复杂度，缩短照明产品的开发周期。瓣状结构的边缘做了圆弧过渡处理，不会在装配过程中划伤操作人员或者周边的导线绝缘层，适配自动化贴片焊接的生产工艺要求，能够满足批量生产的装配效率需求。
