国产零件加工用长行程CO2激光线性模组

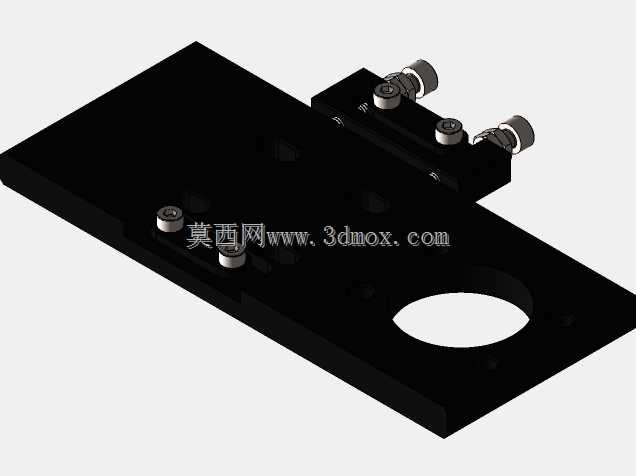

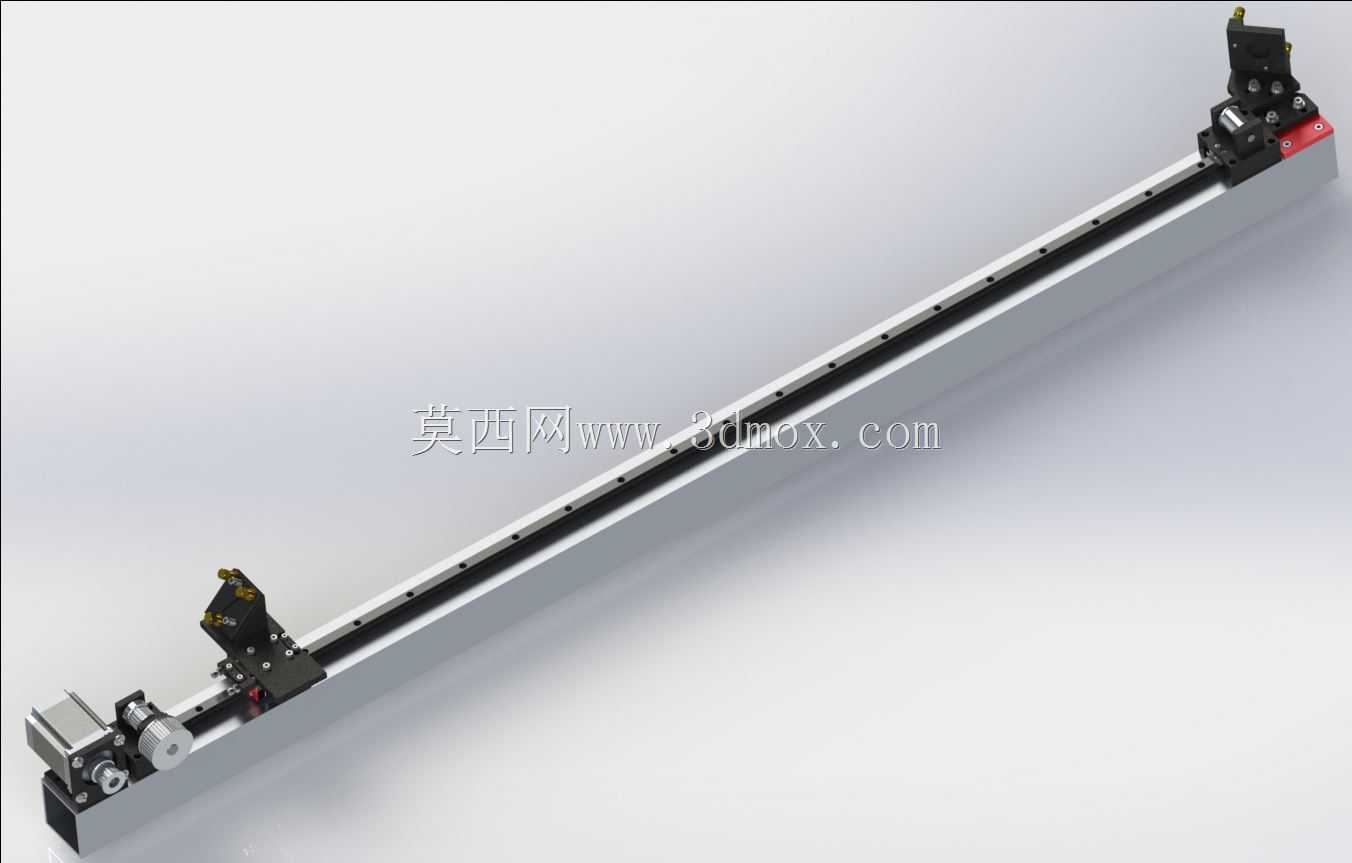

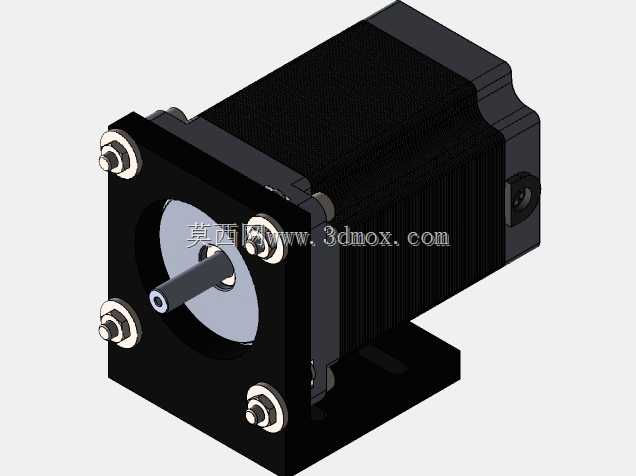

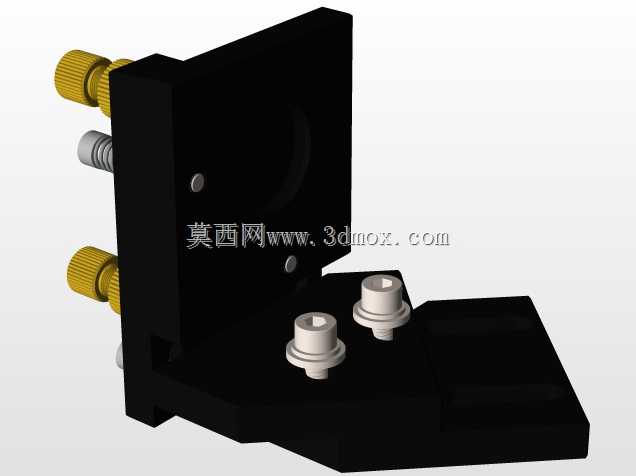

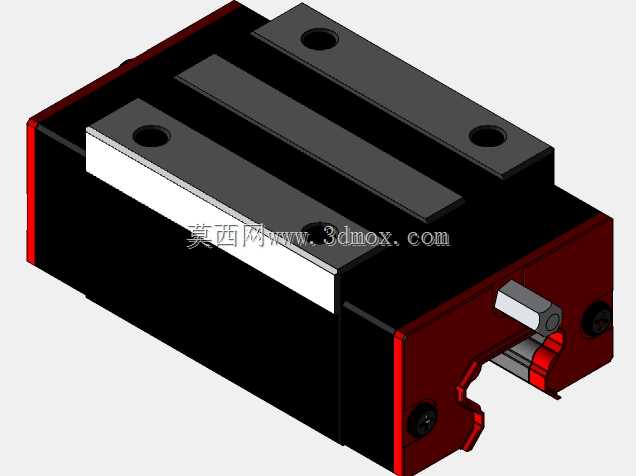

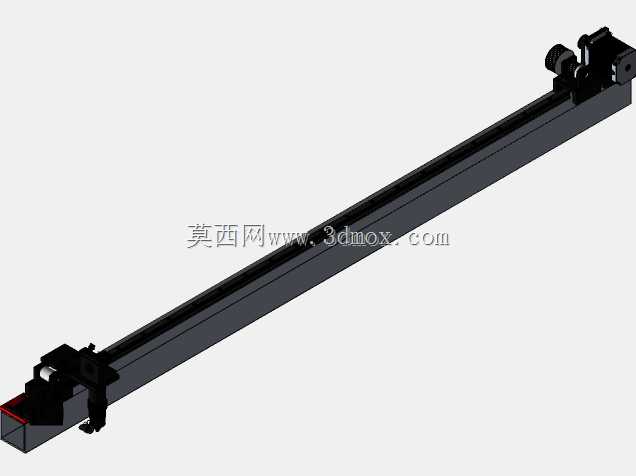

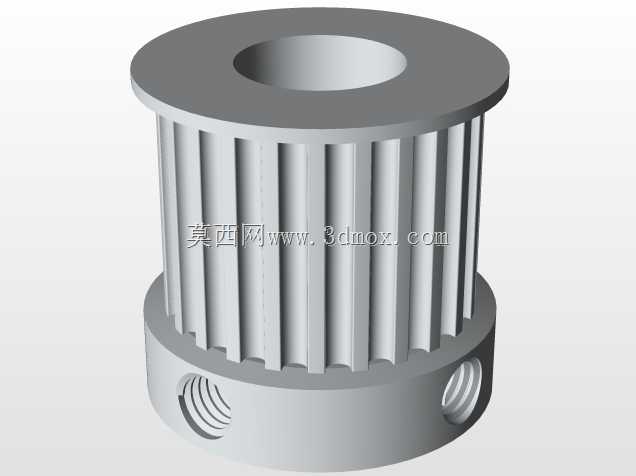

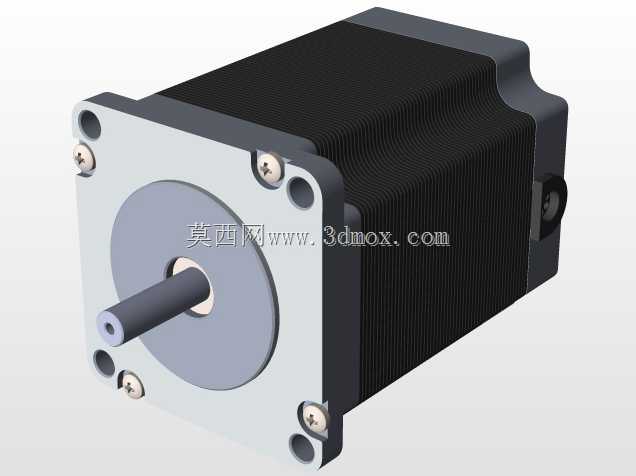

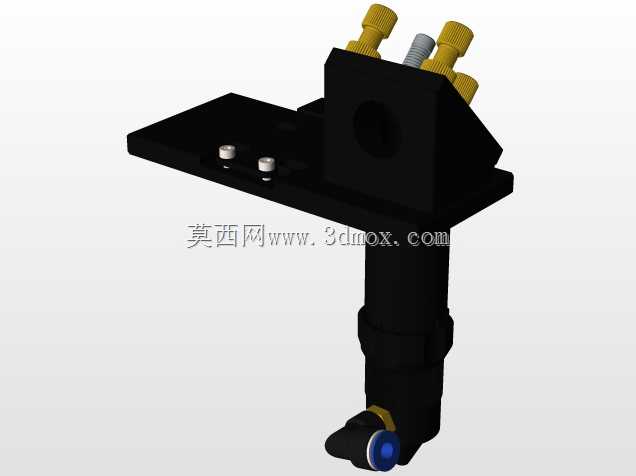

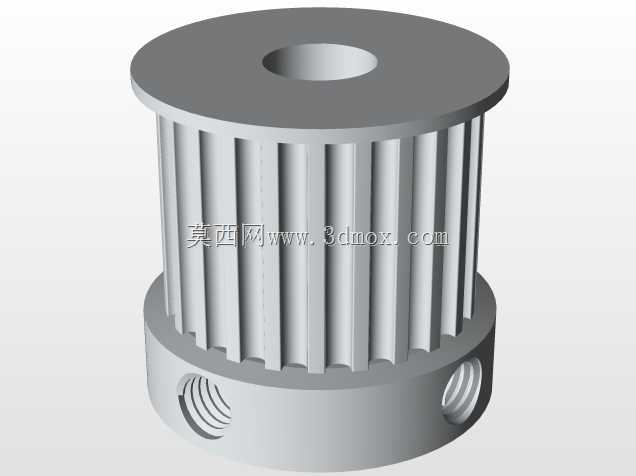

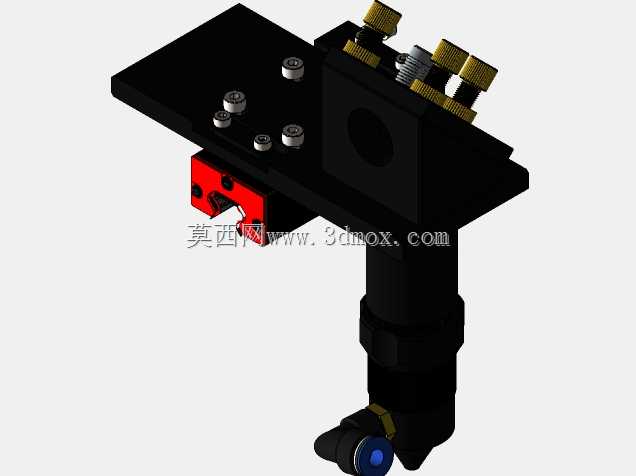

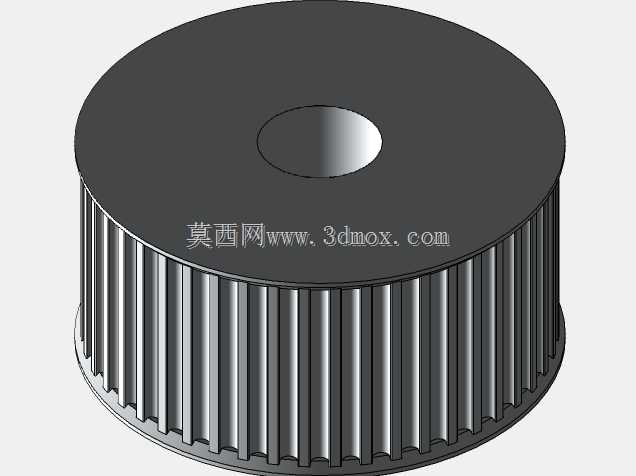

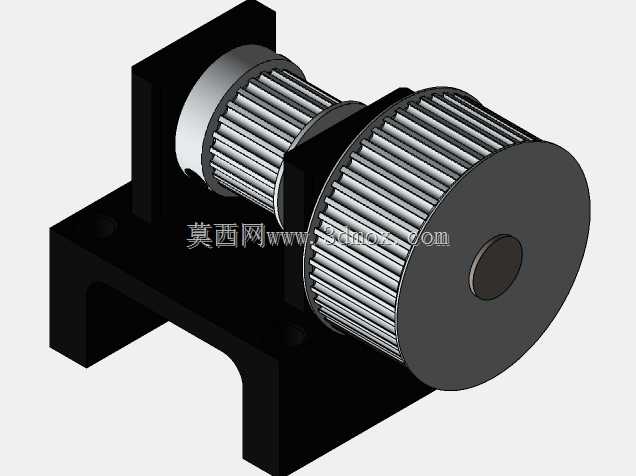

这款线性搭载式CO2激光加工执行单元，主要面向国内中小批量精密零件的激光加工场景，可适配非金属薄材、部分金属薄件的切割、打标、表面刻蚀作业，常见于电子辅料加工、小型五金件标识、工艺礼品雕刻等生产环节，能够直接集成到现有台式加工机架或流水线工位中，替代传统人工对位的单头激光作业方案，有效提升长幅面工件的加工一致性。整套执行单元采用单轴线性布局设计，核心思路是将激光发射头的移动路径与传动结构做同轴整合，尽可能压缩横向安装空间，让整体结构更紧凑，方便用户在有限的设备仓内完成布设。主体承载结构采用铝型材作为基座，搭配线性导轨做运动导向，传动部分选用同步带搭配减速结构的方案，能够在保证传动精度的同时，兼顾长行程移动的运行速度，避免丝杆传动在长行程下出现的挠度变形、运行卡顿问题。驱动端采用标准规格的步进电机作为动力源，搭配固定减速比的减速结构，能够输出足够的扭矩带动激光头平稳移动，启停阶段的加速度曲线经过调校，不会出现激光头抖动导致的加工轨迹偏移问题。整套单元的有效工作长度为1000mm，能够覆盖绝大多数常规幅面的加工需求，整体外轮廓尺寸控制在60x60x3mm的截面规格内，安装时只需要在基座两端预留固定孔位，沿加工幅面方向做水平固定即可，不需要额外搭建复杂的支撑结构。导轨选用标准规格的微型线性导轨，滑块与激光头安装座做一体化设计，能够保证激光头在全程移动过程中的垂直精度，避免出现焦点偏移导致的加工深度不均问题。同步带选用3m规格的圆弧齿同步带，传动间隙小，长时间运行也不会出现明显的精度衰减，减速结构的减速比设置为1:2，能够平衡步进电机的转速与输出扭矩，让激光头的移动速度匹配常规CO2激光加工的进给要求，既不会因为移动过快导致激光灼烧不足，也不会因为移动过慢造成材料过烧。激光头安装位预留了标准的调节空间，用户可以根据加工材料的厚度调整焦点高度，适配不同厚度工件的加工需求，两端的限位结构能够防止激光头超程移动，避免运行过程中出现碰撞损坏。
