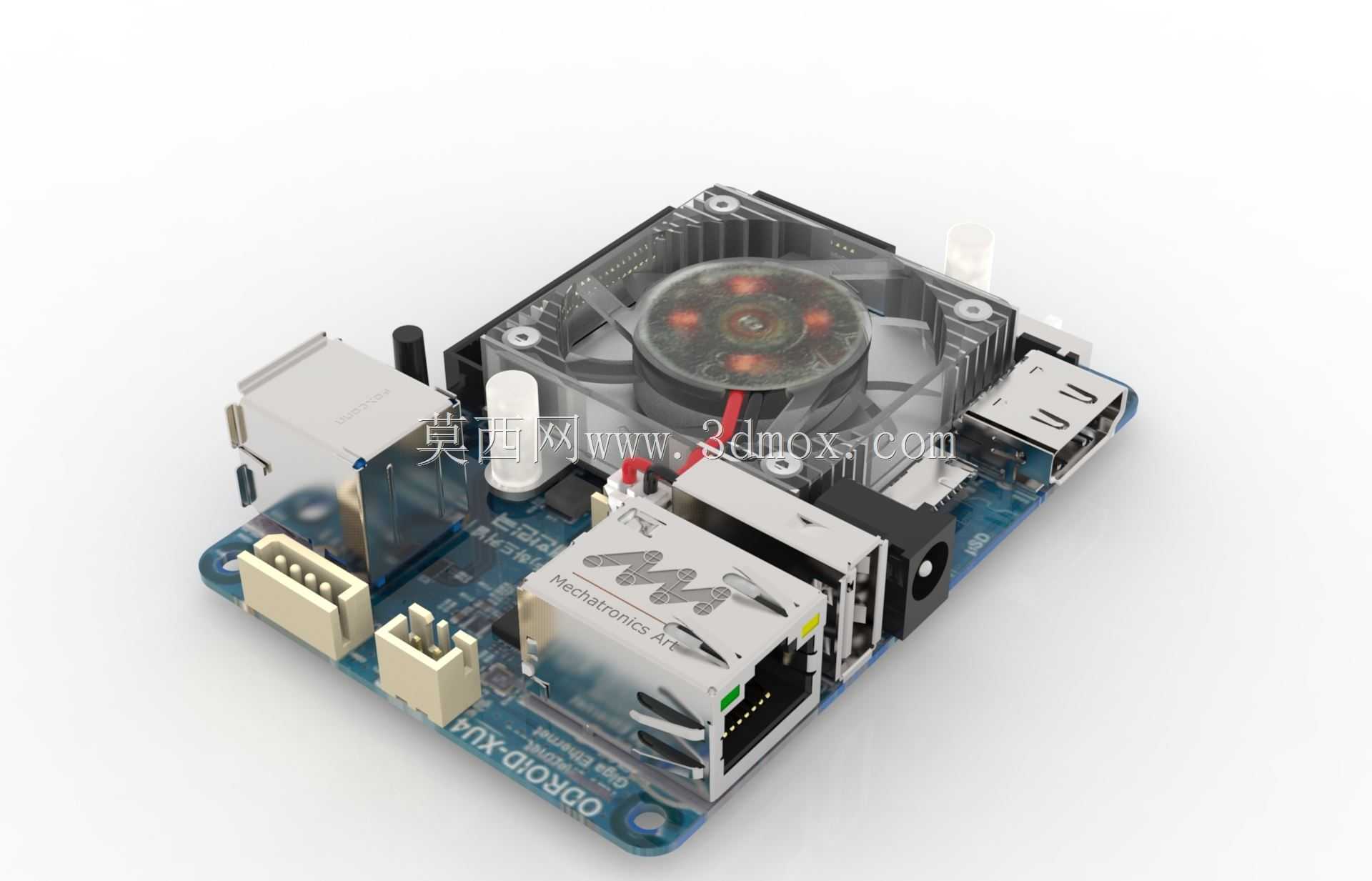

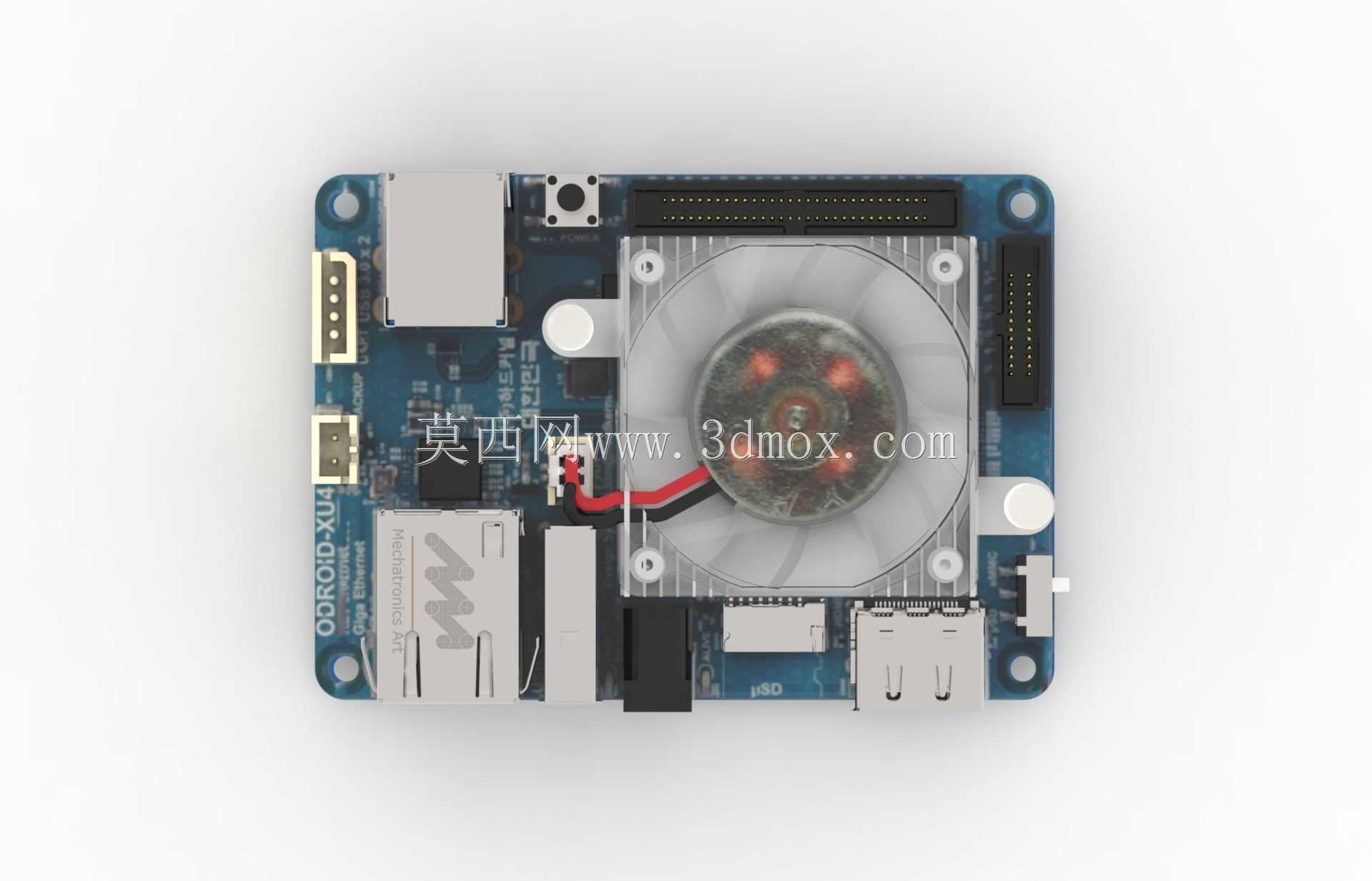

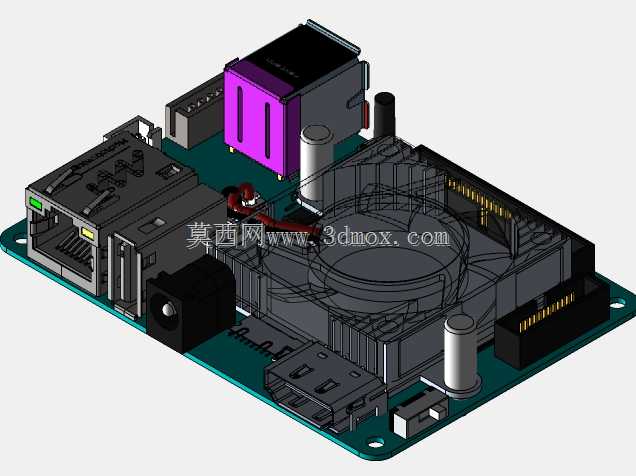

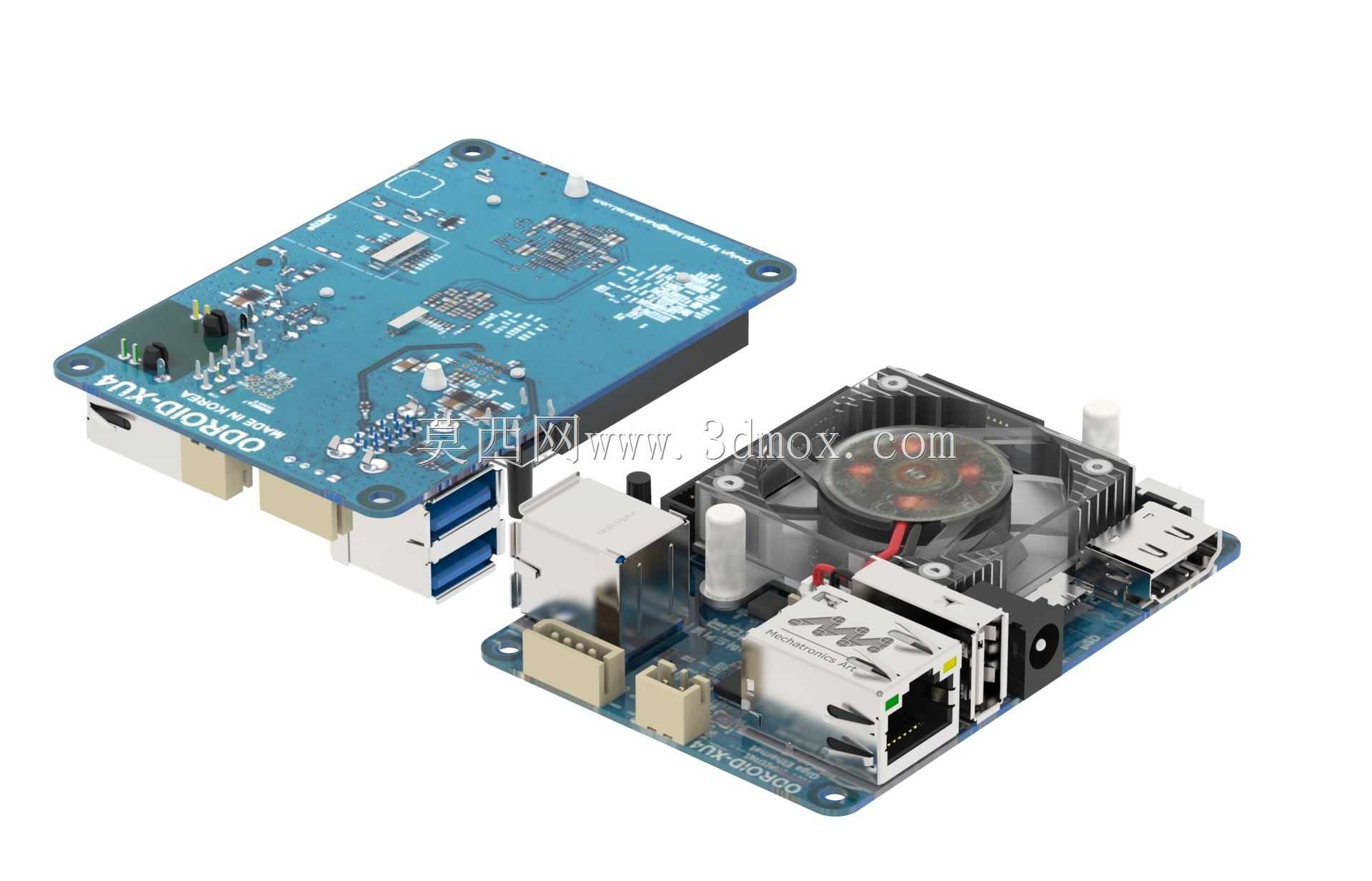

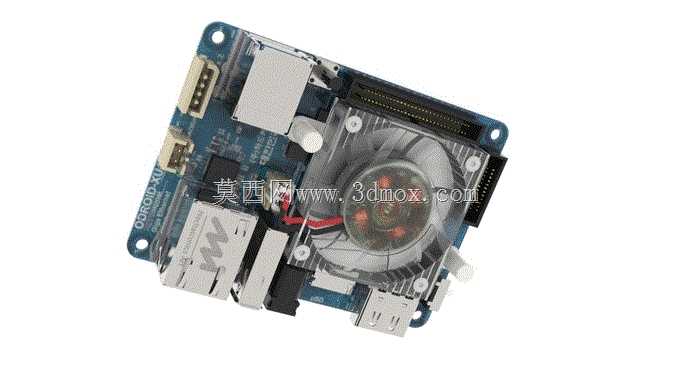

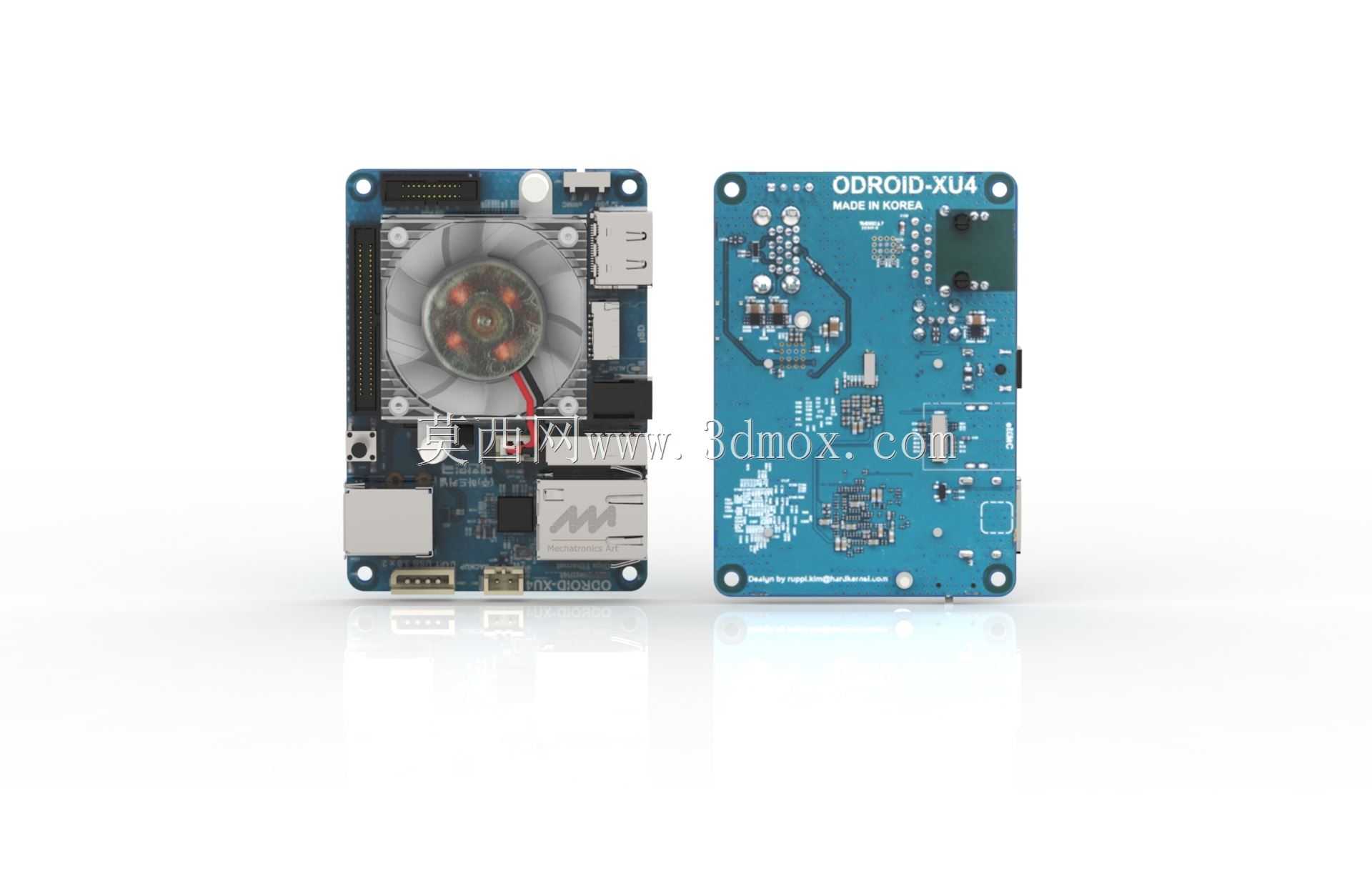

ODROID XU4单板开发板三维结构设计

本次呈现的ODROID XU4单板电脑三维结构，围绕嵌入式开发场景的实际使用需求完成全细节建模，覆盖嵌入式项目开发、边缘计算节点搭建、小型智能设备主控、开源硬件二次开发等多类应用场景，可直接作为嵌入式产品原型设计、开发板配套外壳结构设计、教学演示教具制作的核心结构参考。从实际用途来看，这款单板设备可作为低功耗计算核心，承担小型智能终端的数据运算、外设控制、网络传输任务，适配嵌入式学习、智能硬件原型验证、轻量级服务器搭建、多媒体播放终端开发等多元使用需求，凭借紧凑的板型与充足的接口配置，能够在有限的安装空间内完成多类外设的扩展连接。在功能特性层面，板载主动散热模块覆盖核心运算区域，可保障高负载运算场景下的硬件运行稳定性；板端集成了高速存储接口、多版本USB接口、有线网络接口、通用输入输出排针等连接单元，可匹配存储扩展、外设接入、有线联网、外接传感器与执行器等不同功能需求，无需额外扩展板即可完成多数基础开发场景的硬件连接。设计过程中严格遵循硬件的实际安装边界与尺寸约束，所有接口的位置、突出高度、板层堆叠间距均按照实物的装配公差完成还原：散热风扇与散热鳍片的组合结构预留了足够的气流流通空间，避免散热结构与周边接口产生安装干涉；各类外接接口的插拔操作空间均做了适配预留，确保外壳设计、机架安装时不会阻碍线材插拔与设备连接；板体四角的固定孔位位置、孔径尺寸完全匹配通用安装标准，可直接适配常规开发板固定支架、定制外壳的安装需求。整体板型采用紧凑化布局思路，将高频使用的接口集中布置在板边易操作区域，发热较大的运算核心与散热模块布置在板体中部区域，既平衡了板内的重量分布，也减少了散热气流对周边接口连接稳定性的影响，所有元器件的高度差均做了精准还原，能够为后续的结构适配、外壳开发、安装机架设计提供精准的三维尺寸参考，帮助开发者快速完成配套结构的设计验证，减少实物打样的迭代次数。
