高强度弓形起重卸扣连接构件

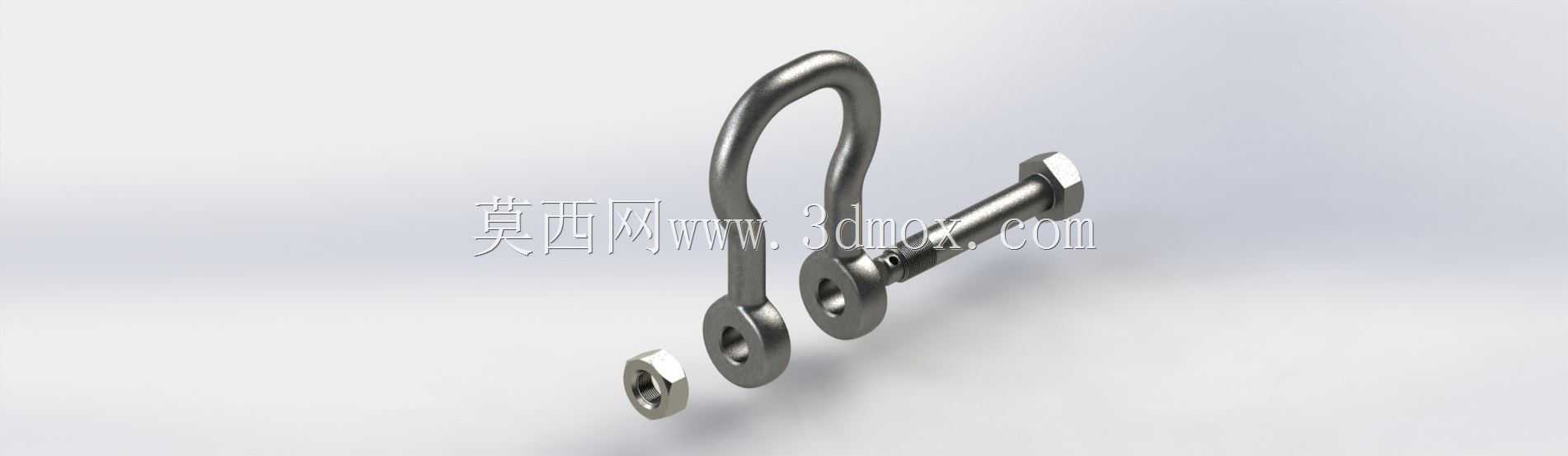

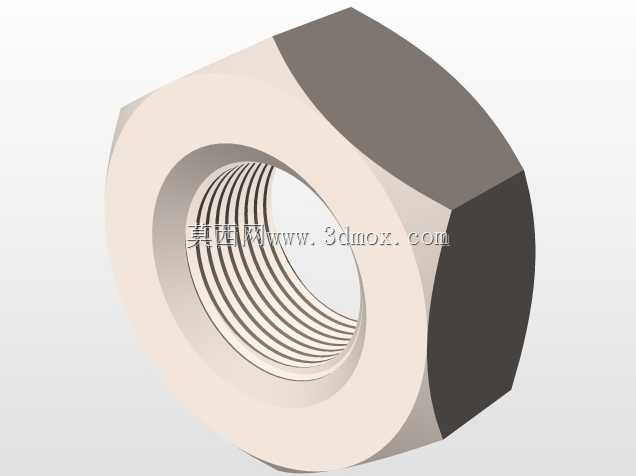

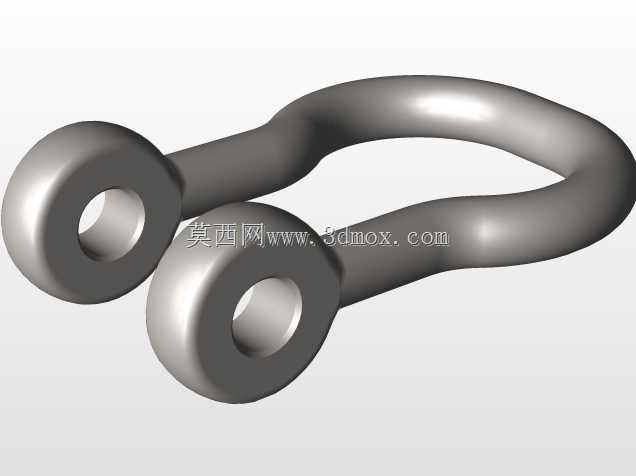

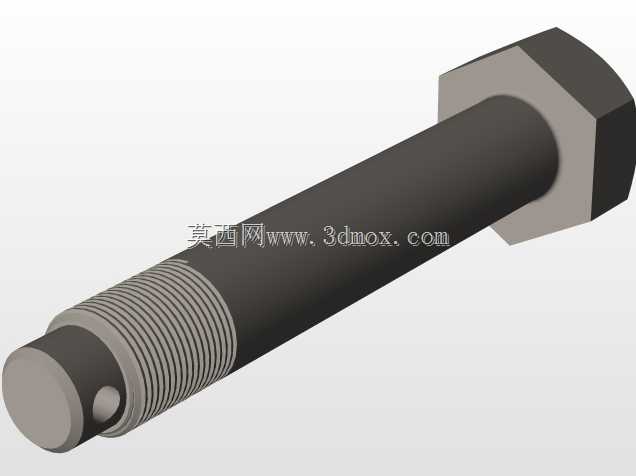

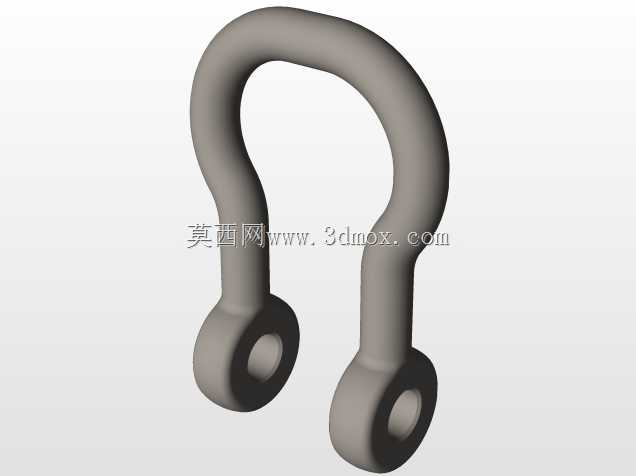

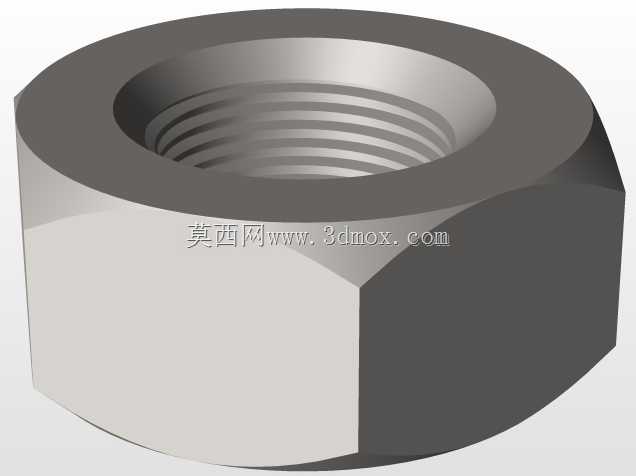

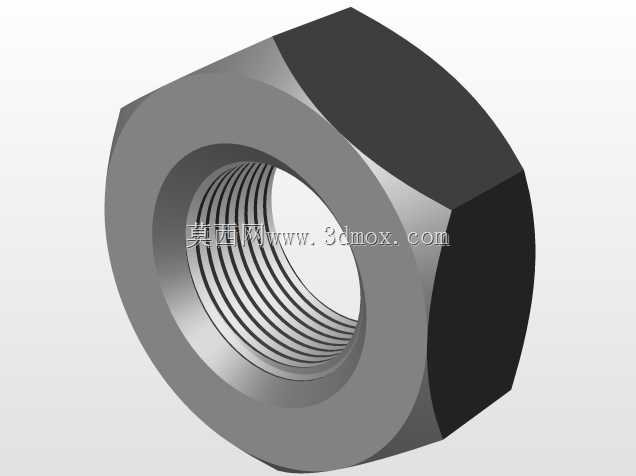

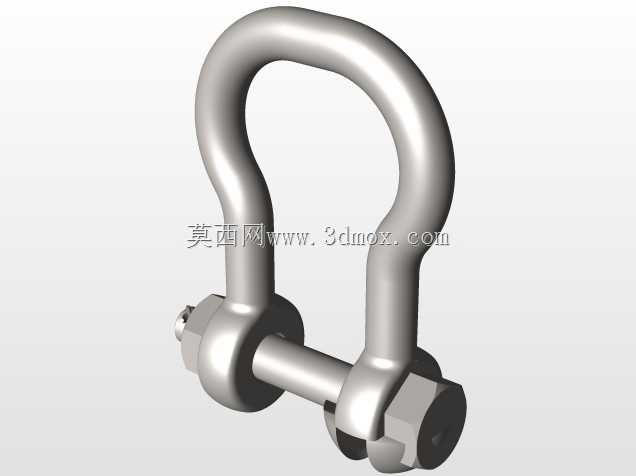

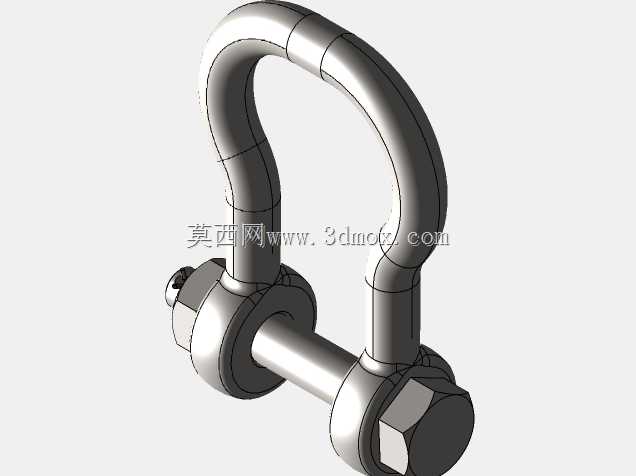

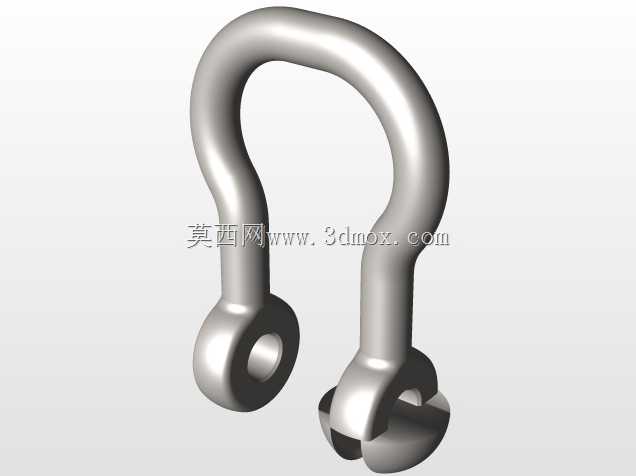

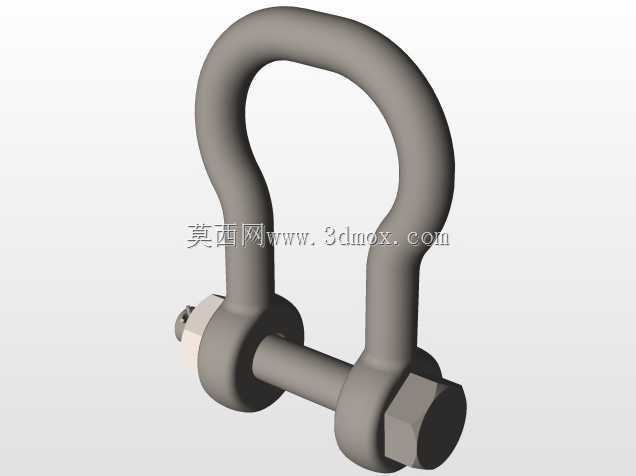

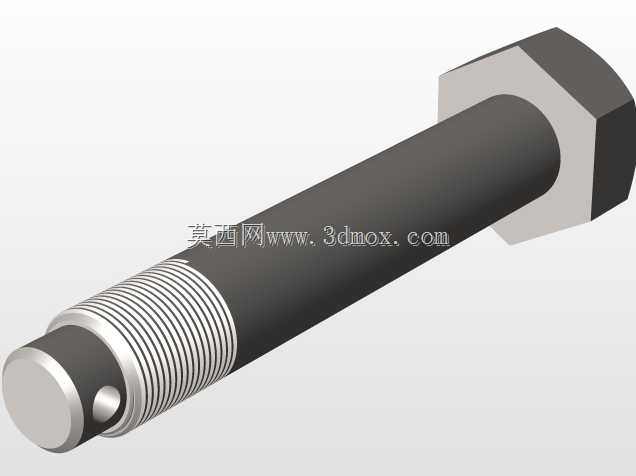

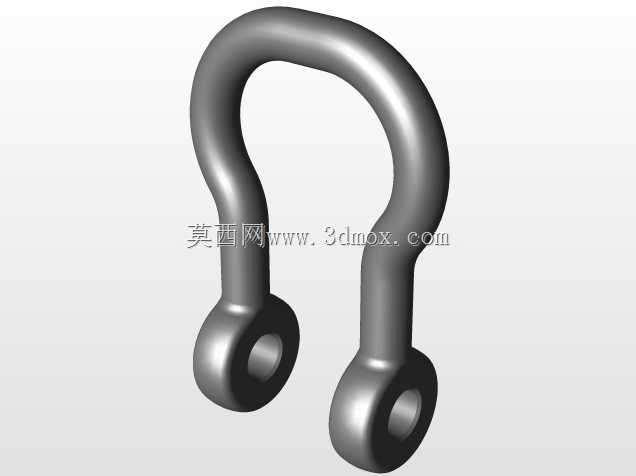

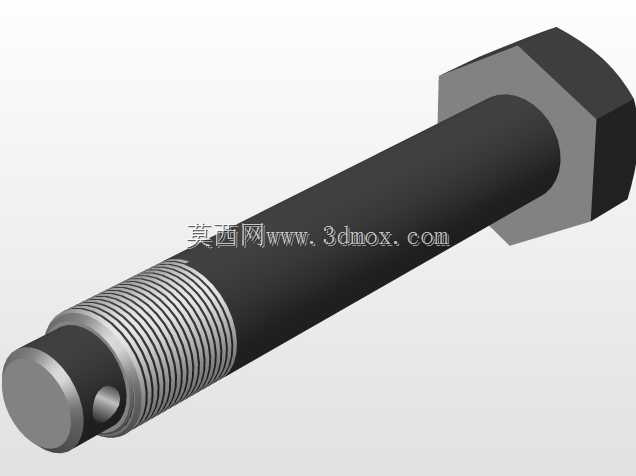

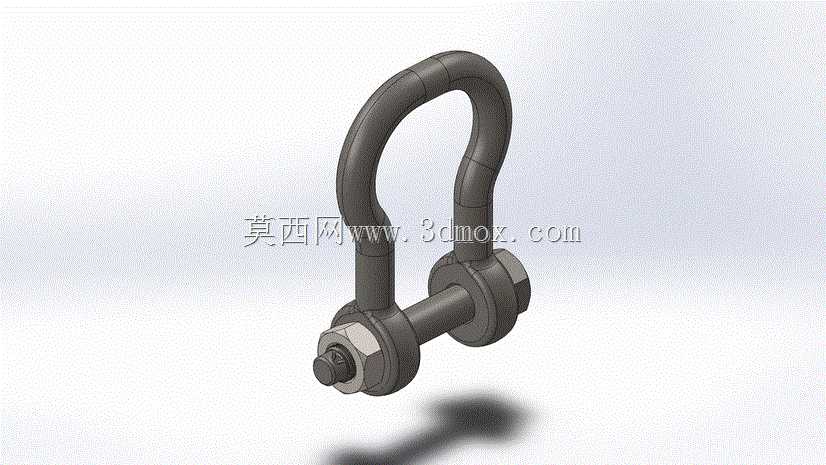

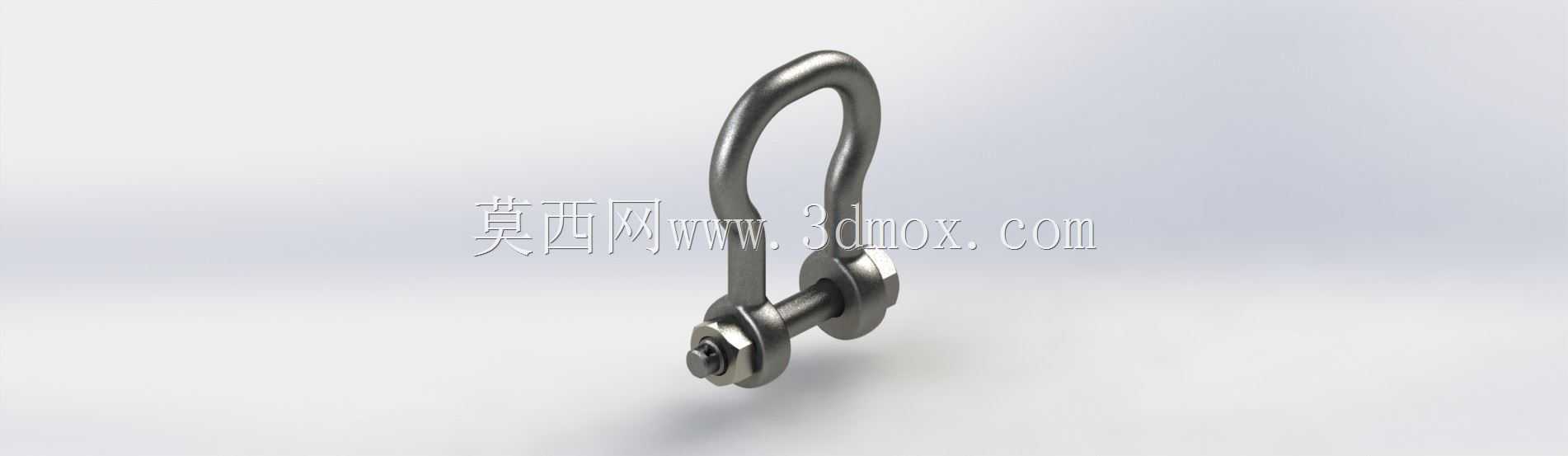

这款弓形卸扣是起重吊装、索具连接场景中应用极为广泛的受力连接构件，常见于港口货物装卸、重型设备移位、钢结构安装、户外高空作业、船舶系泊、电力施工吊装等作业场景，作为索具与被吊物、索具与起重设备之间的核心传力连接件，承担载荷传递、连接锁定的核心作用，能够在复杂受力工况下保持连接可靠性，避免索具脱开、载荷坠落的安全风险。产品采用经典的弓形环身搭配横销螺栓的结构设计，弓形环身的弧形过渡结构能够有效分散集中应力，相比直形卸扣更适配多方向受力的吊装场景，当吊索角度出现偏移时，弧形环身可以避免局部应力集中导致的构件变形或断裂，适配钢丝绳、吊装带、链条等多种索具的连接需求。横销部分采用带锁紧螺母的螺栓式结构，安装时将横销穿过环身两端的同轴销孔，旋紧末端的锁紧螺母即可完成锁定，相比插销式结构具备更优的防松性能，在长时间受振、载荷波动的工况下不会出现横销脱出的问题，同时螺母外侧预留的扳拧位可以适配标准扳手进行紧固与拆卸，作业现场无需专用工具即可完成装拆操作，大幅提升现场作业效率。设计过程中重点考量了受力路径的合理性，环身截面采用等强度设计，在最大受力点位置保留足够的截面厚度，向两端销孔位置平滑过渡，在保证额定载荷满足要求的前提下尽可能控制构件自重，降低作业人员搬运、安装的劳动强度。销孔与横销之间采用间隙配合设计，既保证横销可以顺畅穿入，又能控制配合间隙避免作业过程中出现过大的窜动磨损，横销末端的螺纹精度满足反复装拆的使用需求，经过多次拆装后依然可以保持可靠的锁紧力。安装边界方面，环身的内空尺寸适配对应规格的索具直径，横销的有效连接长度满足多层吊索、连接耳板的叠装需求，使用时需要保证横销轴线与受力方向垂直，环身弧形段承载主载荷，禁止横向受力、超载使用，同时锁紧螺母必须旋紧到位，避免作业过程中松脱。整体构件做了圆角钝化处理，所有棱边位置都做了倒圆，避免安装使用过程中划伤索具表面或者作业人员，表面的氧化处理层可以提升户外潮湿工况下的防锈能力，延长构件的使用寿命。
