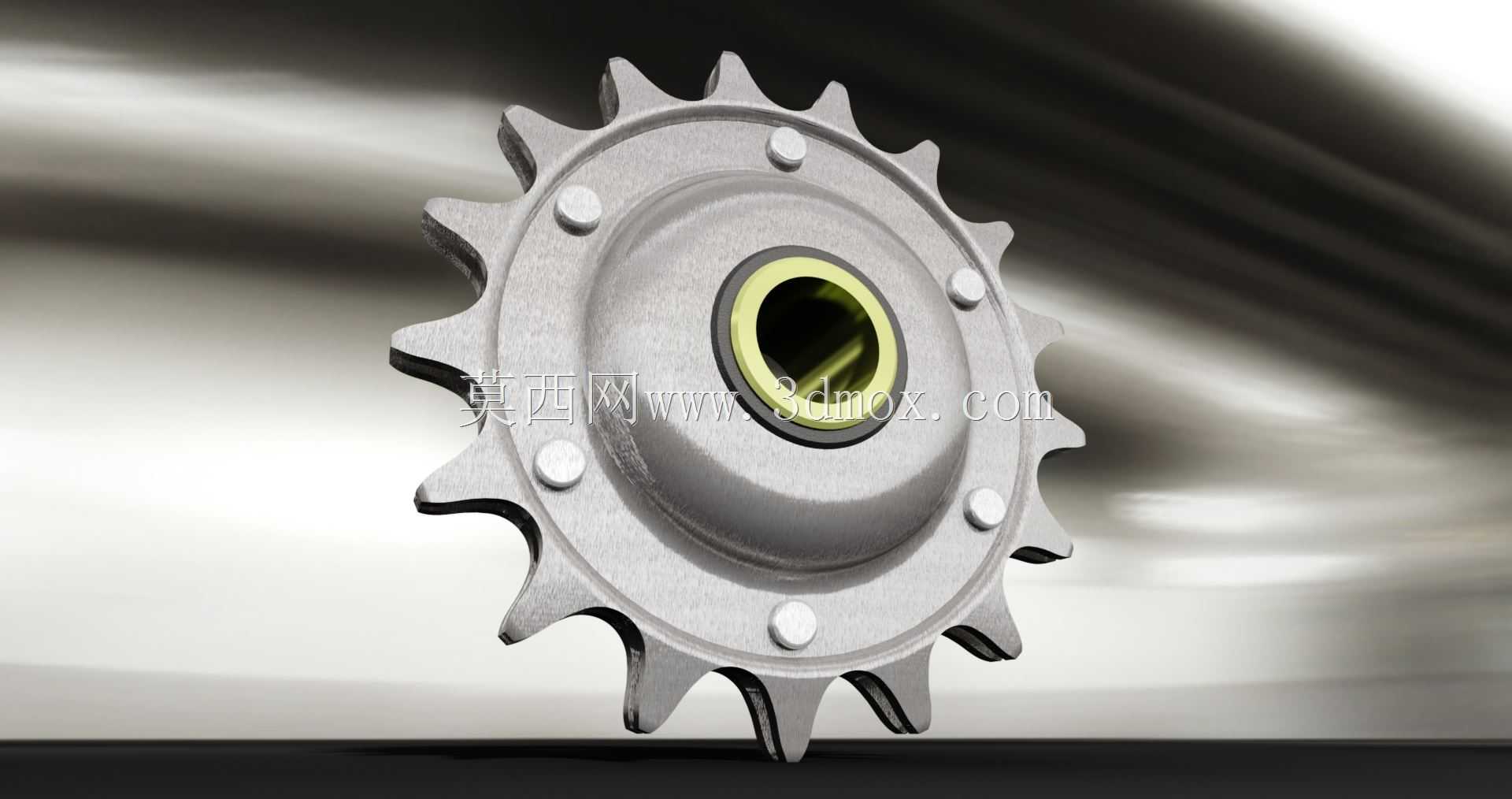

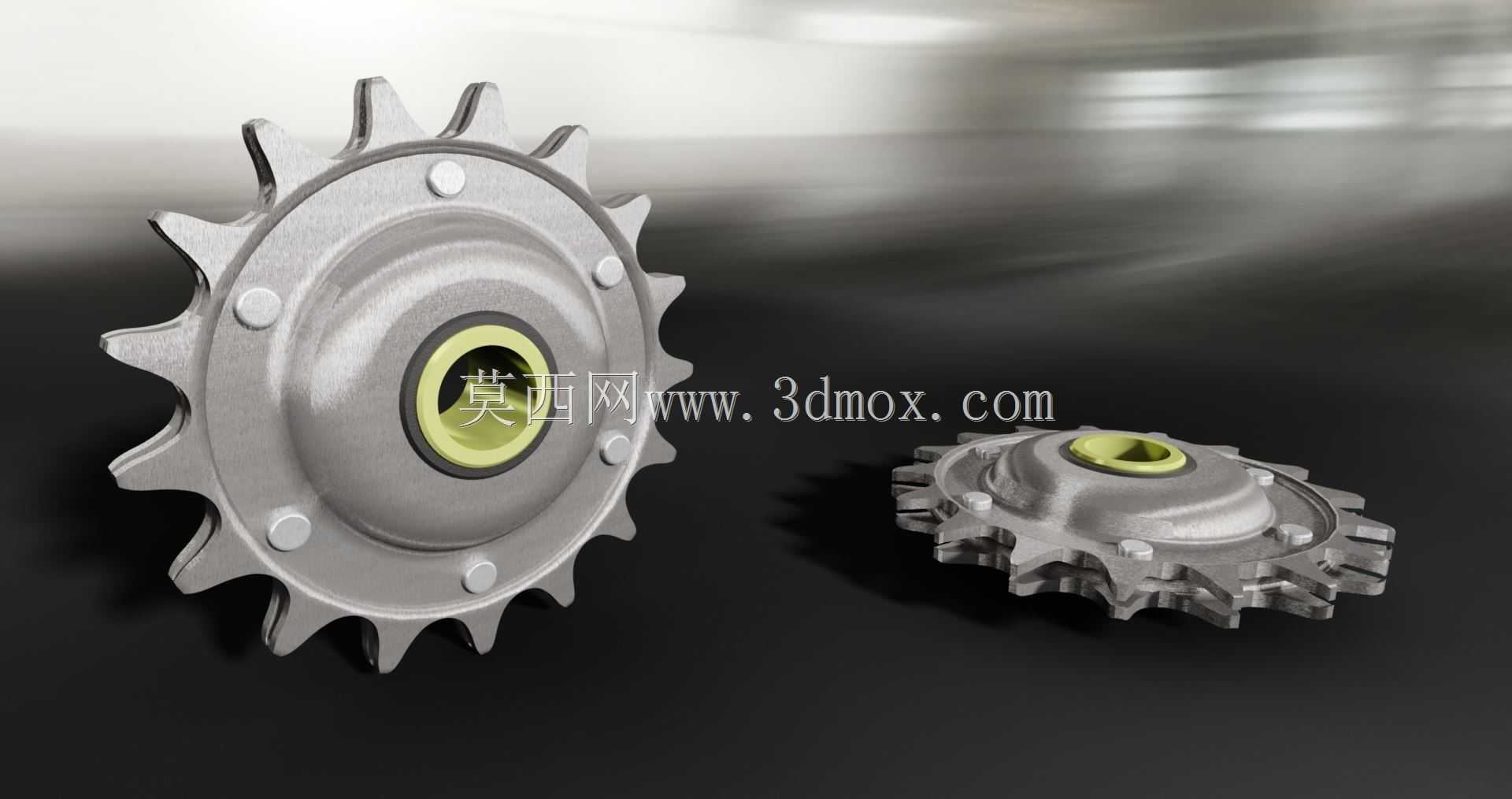

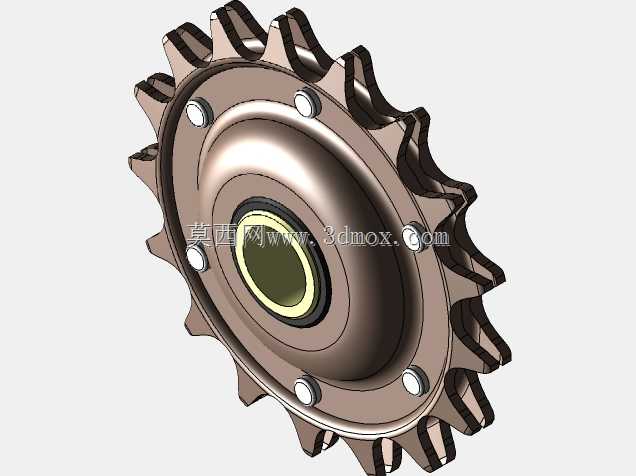

50系列17齿带轴承惰链轮结构设计

这款惰链轮主要适配50规格标准传动链条，在各类链传动系统中承担张紧调节、导向改向的核心作用，广泛应用于物流输送线、农用机械传动单元、工业自动化输送设备、摩托车及小型工程机械的动力传输回路中，能够有效解决长距离链传动过程中出现的链条松边垂度过大、传动跳齿、啮合异响等常见问题，同时可在多轴复杂传动布局中改变链条走向，优化整体传动结构的空间排布。从功能特性来看，该惰轮集成了安装轴承与轮体一体化结构，无需额外搭配独立轴承座即可完成装配，轮齿部分采用符合链传动啮合标准的渐开线齿形设计，齿面经过圆滑过渡处理，能与50系列链条的滚子形成顺畅的滚动啮合，大幅降低啮合过程中的冲击磨损，延长整套传动副的使用寿命；轮体中部的轴承安装位设置了定位台阶，可保证轴承装配后同轴度符合传动要求，避免运转过程中出现偏摆、窜动问题，轮体周向均匀分布的固定凸点用于连接两侧防尘端盖，可阻挡外界粉尘、碎屑进入轴承内部，适配多粉尘、多碎屑的复杂工业作业场景。在设计思路上，这款惰链轮优先考虑了装配便捷性与运维替换性，轮体的齿顶圆、齿根圆尺寸严格匹配对应链条的啮合参数，保证与主动链轮、从动链轮的齿距公差保持一致，避免出现卡链、脱链风险；中部的轴承内孔尺寸适配常用的安装轴径，安装时仅需将惰轮通过中心孔固定在预设的张紧支架轴位上，调整好与链条的啮合预紧量即可完成安装，无需复杂的对位调整。从安装边界来看，该惰轮的整体径向尺寸满足紧凑传动空间的安装要求，轴向厚度与50系列链条的内节内宽适配，安装时需预留出轮体转动的径向间隙，同时保证轮体中心与主、从动链轮的中心处于同一传动平面内，避免链条出现偏磨问题；中心轴承的选型可匹配对应转速、载荷工况的密封轴承，保证长期运转下的润滑有效性，无需频繁加注润滑脂，降低后期运维成本。在实际应用场景中，这类集成轴承的惰链轮相比分体式链轮与轴承的组合结构，装配公差更容易控制，整体结构更紧凑，尤其适合安装空间受限的传动布局，在轻载、中载的常规链传动工况下都能稳定运行，可有效吸收链条传动过程中的小幅振动，提升整套传动系统的运行平稳性，降低传动过程中的噪音水平。
