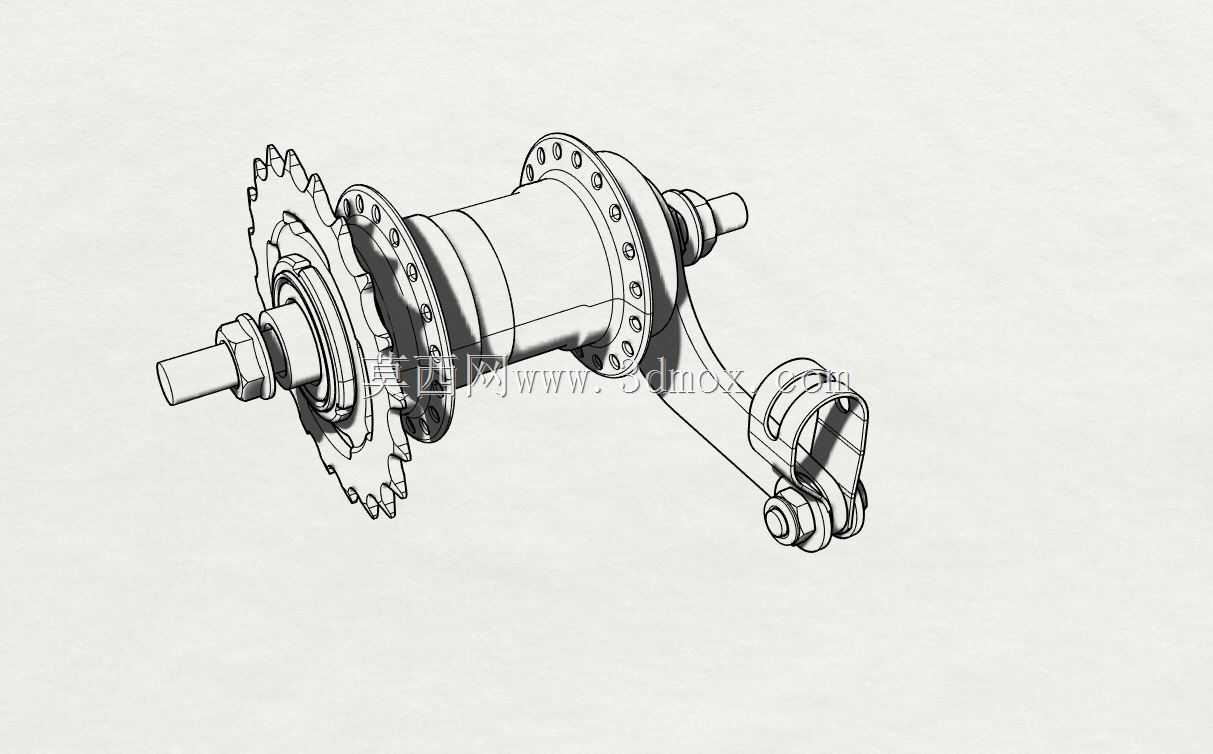

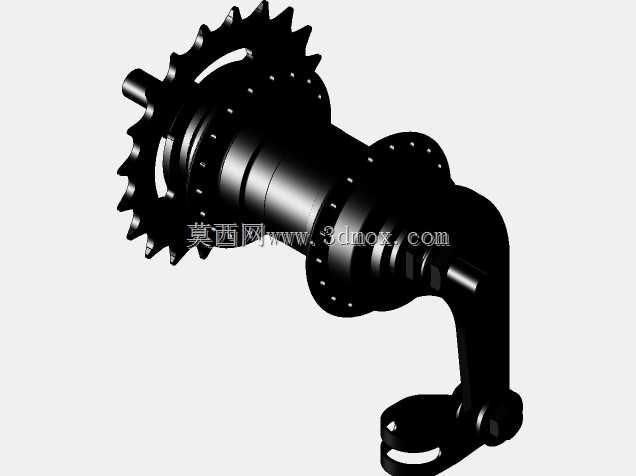

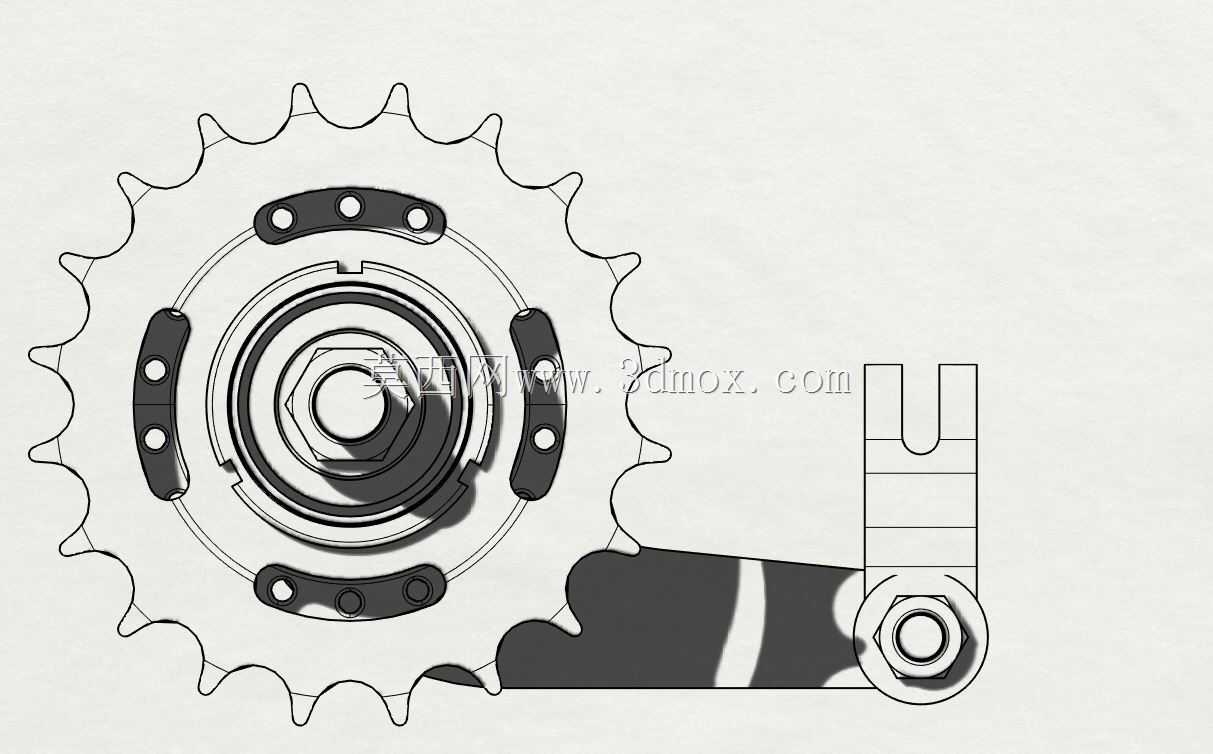

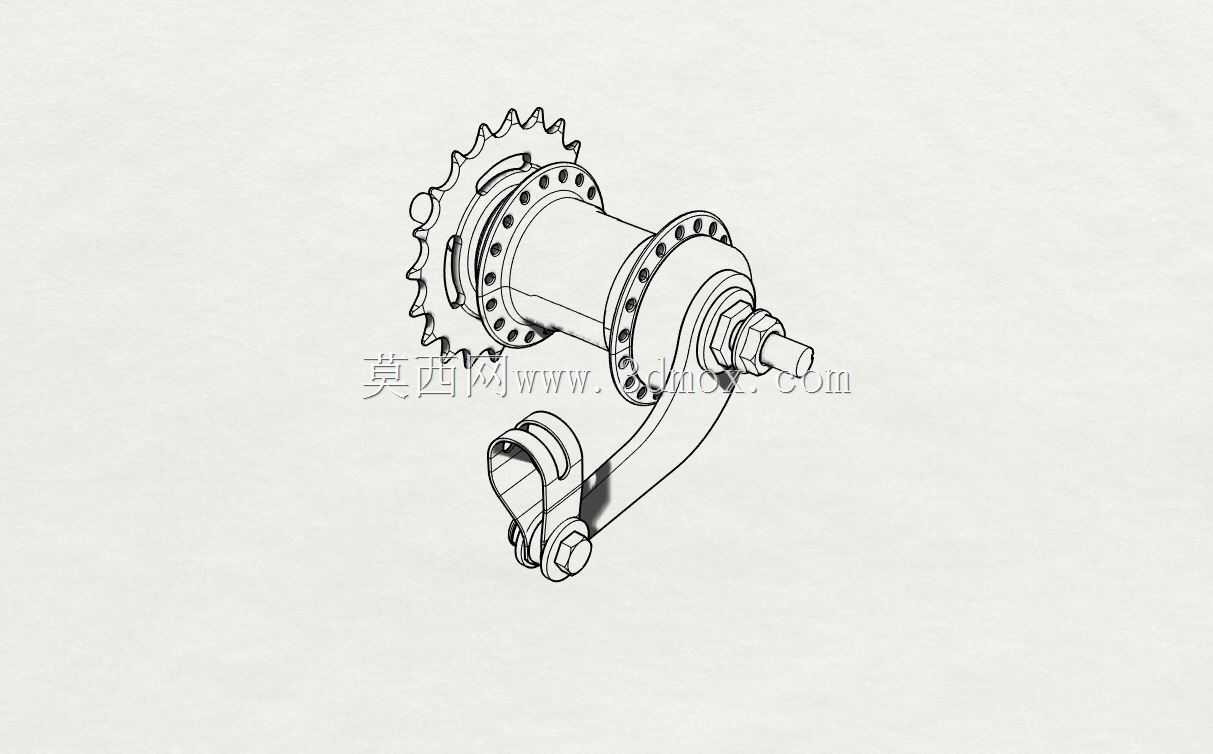

自行车后轮刹车花鼓壳体结构设计

该结构件应用于民用通勤自行车、山地运动自行车的后轮轮组装配场景，作为后轮制动系统与轮组辐条的核心承载衔接部件，承担着轮组旋转支撑、制动力传导、辐条固定、飞轮安装定位的多重作用，是保障自行车后轮行驶稳定性与制动可靠性的关键结构件。在实际骑行场景中，该部件需要持续承受骑行过程中路面传递的颠簸冲击、变速时飞轮带来的扭矩载荷、制动时刹车臂传导的制动力矩，同时还要适配不同辐条编法的安装需求，兼容常规夹器或抱刹类制动组件的装配对接。从功能特性来看，该壳体为花鼓的外部承载结构，内部预留了轴杆穿装、轴承嵌装的腔体空间，两端的法兰盘均匀分布辐条安装孔位，可适配常规交叉编法的辐条固定需求，侧方延伸的刹车臂安装位可直接对接刹车组件，将制动时的夹紧力转化为阻碍轮组转动的阻力矩，实现平稳制动效果；壳体一侧的台阶位可直接适配多级飞轮片的安装定位，保障变速过程中飞轮的旋转同轴度，避免跳齿、晃动感。设计过程中，工程师优先考虑了部件的载荷分布合理性，将辐条安装法兰设置在靠近轴承支撑位的区域，缩短受力力臂以降低骑行过程中的弯矩载荷，减少壳体长期受力后的形变风险；刹车臂延伸结构采用了加强筋过渡设计，在不额外增加整体壁厚的前提下提升制动受力区域的结构强度，避免紧急制动时安装位出现断裂变形；壳体整体采用回转体为主的结构形态，兼顾加工便利性与旋转动平衡表现，减少轮组高速转动时的偏摆晃动。从安装边界来看，该壳体的轴腔直径适配常规自行车后轴标准尺寸，两端法兰的孔位间距、孔数符合主流轮组的编圈规格，刹车臂的安装孔位与常规抱刹组件的安装尺寸完全匹配，飞轮安装位的直径、长度适配市面主流的多级飞轮组件，无需额外修改即可直接完成与周边标准配件的装配对接，整体外形轮廓在满足结构强度的前提下尽可能做了轻量化优化，避免给轮组带来不必要的重量负担，同时壳体外表面的过渡圆角设计也能减少应力集中，提升部件的长期使用疲劳寿命，适配日常通勤、轻度越野等多场景下的骑行使用需求。
