全绝缘镀金接线柱对结构设计

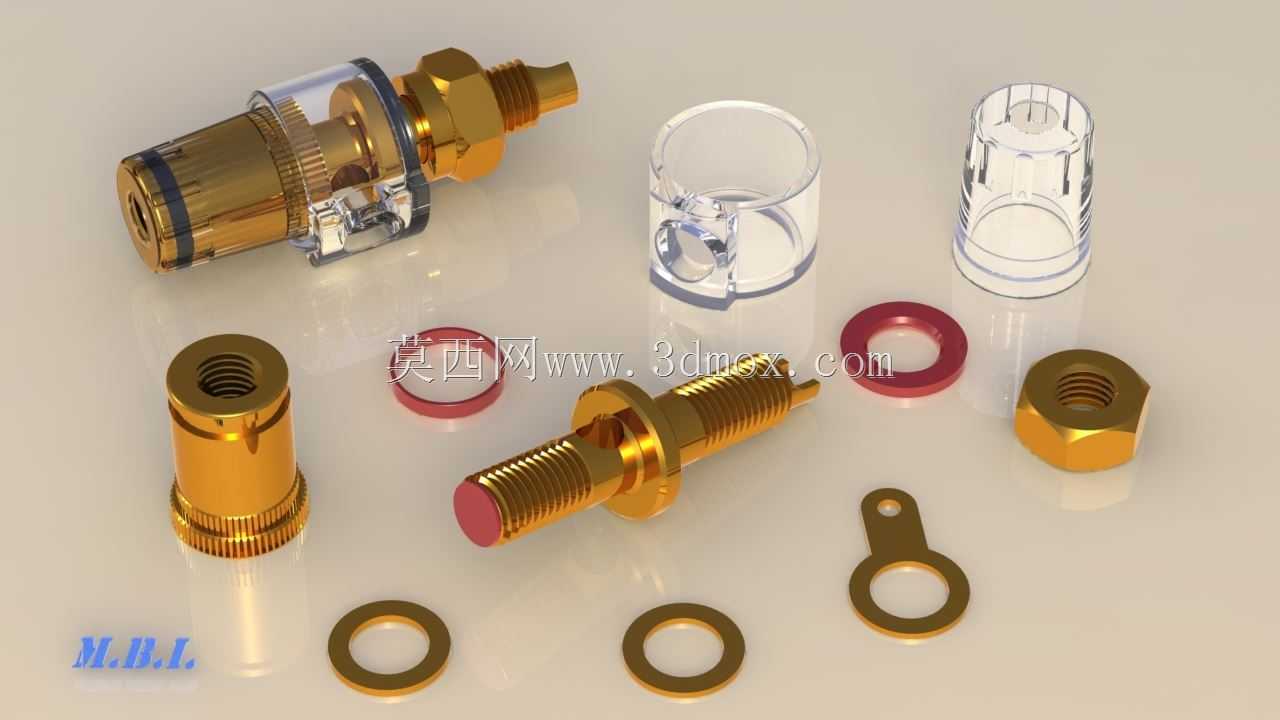

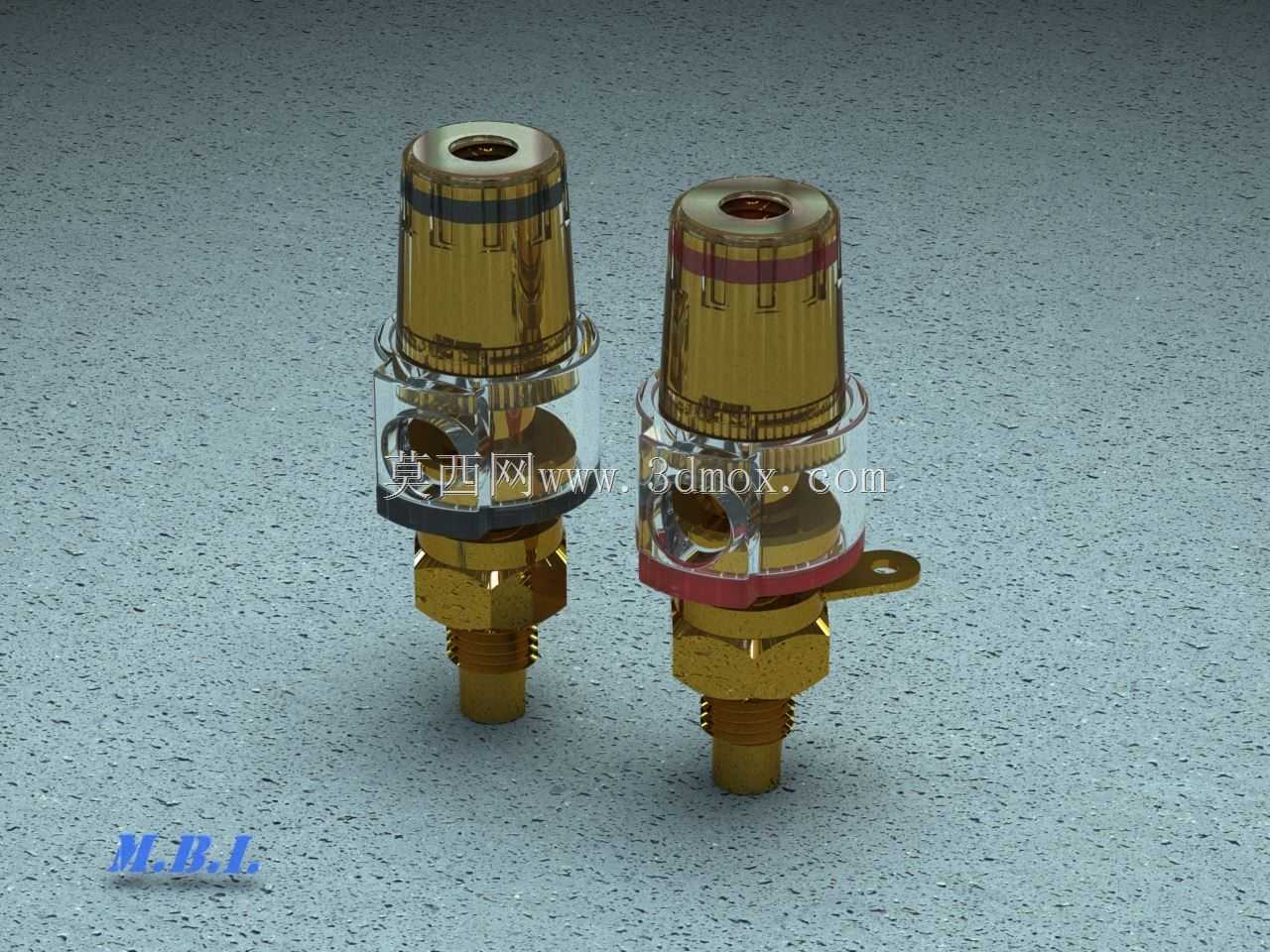

这款全绝缘接线柱对是电气连接场景中常用的导通连接件，主要应用在功放设备、测试仪器、电源机柜、工业配电模组等需要频繁手动接线拆线的场景中，承担导线与设备内部电路之间的电流导通、接线固定作用，能够适配多股软铜线、单股硬线等不同类型的导线，满足小功率信号传输到大电流供电的不同连接需求，相比普通焊接式接线端子，它无需工具即可完成接线操作，在设备调试、临时接线、音响改装、实验台搭建等场景下使用效率更高。产品采用成对设计，分别以红、黑配色作为正负极区分标识，可有效避免接线时的极性接反问题，外部采用透明绝缘护套包裹内部金属结构，既可以直观看到内部导线压接的状态，确认接线是否牢固到位，又能起到绝缘防护作用，防止使用过程中误触带电部位引发触电风险，同时透明护套具备一定的耐磨、抗老化性能，可适配日常使用中的反复拧动操作，不会轻易出现开裂、破损问题。内部导电主体采用镀金铜质结构，具备优秀的导电性能，可降低接触电阻减少通电过程中的发热损耗，同时镀金层具备良好的抗氧化能力，长期使用也不会出现接触部位氧化锈蚀导致的导通不良问题，底部采用螺纹柱加锁紧螺母的安装结构，可穿过设备面板的预留安装孔，通过六角螺母从背面锁紧固定，安装稳固不易松动，侧面带有的焊片接线耳可直接与设备内部的导线或电路板焊接固定，连接可靠性强。设计过程中充分考虑了手动操作的人机需求，顶部的旋钮帽做了防滑滚花处理，徒手拧动时摩擦力充足，无需借助螺丝刀等工具即可完成松开与锁紧操作，旋钮内部的压接结构可在拧紧时均匀挤压插入的导线，避免导线被压断同时保证足够的压紧力，大电流通过时也不会因为接触松动产生打火、发热问题。整体安装边界适配常规面板开孔尺寸，螺纹柱长度可适配不同厚度的设备面板，成对安装时的中心距预留了足够的操作空间，拧动其中一个接线柱时不会触碰相邻的另一个，绝缘护套的外径尺寸控制合理，不会占用过多面板空间，可在有限的面板区域内布置多组成对接线柱，满足多回路的接线需求。
