大扭矩MG996R舵机结构设计方案

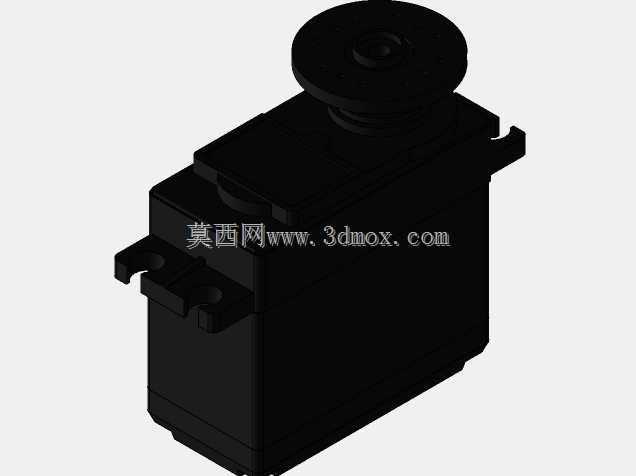

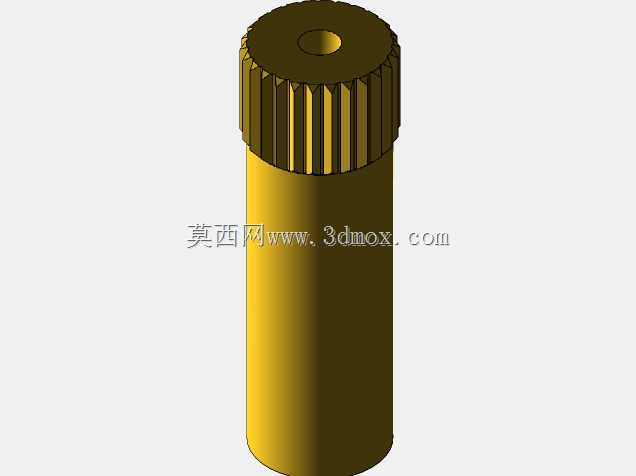

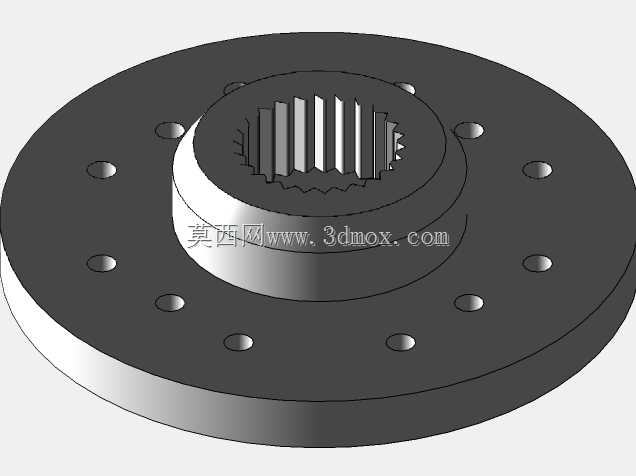

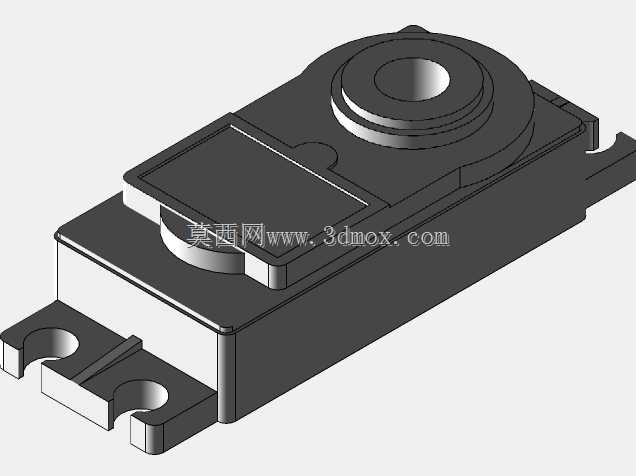

MG996R舵机是一款广泛应用于小型运动控制场景的伺服执行部件，在航模领域常被用于固定翼舵面控制、直升机倾斜盘调节、遥控车转向与油门控制，在机器人领域可作为小型机械臂关节驱动、双足机器人关节动作执行、智能小车转向机构的动力源，同时也能适配各类需要角度精准控制的小型自动化装置、创意创客项目的动作输出单元。这款舵机采用金属齿轮组传动结构，相比普通塑料齿轮舵机，能承受更大的输出扭矩，在负载状态下的齿轮形变更小，角度控制精度更稳定，长时间运行下的齿轮磨损率更低，可适配需要持续带载动作的使用场景。其内部集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制信号处理电路，能够接收标准的PWM控制信号，将输入的脉冲宽度信号转化为输出轴的对应转角，常规工作状态下可实现0到180度范围内的角度定位，部分工况下可通过控制信号调整实现更大范围的角度输出，满足不同场景的动作行程需求。在设计层面，这款舵机的外壳采用高强度工程塑料注塑成型，外壳结构兼顾了内部组件的防护性与整体轻量化需求，上下壳体通过卡扣与螺丝组合固定，既保证了装配的紧密性，也方便后期维护时的拆解检修。输出轴采用标准十字舵盘安装接口，可适配市面上绝大多数通用规格的舵盘、摇臂配件，无需额外定制转接件即可快速完成执行端的连接。舵机两侧设计有对称的安装固定耳，耳位上预留了标准尺寸的安装孔位，安装时可通过螺丝直接固定在安装支架上，固定耳的位置与孔距遵循通用舵机的安装尺寸规范，可直接替换同规格的其他型号舵机，无需修改原有安装结构的孔位设计。整体外形为规整的长方体结构，边角做了圆弧过渡处理，既避免了尖锐边角在装配时造成的磕碰损伤，也能在紧凑安装空间内减少与周边部件的干涉。在安装边界设计上，这款舵机的出线位置位于壳体尾部，线缆长度预留了足够的接线冗余，安装时可根据布线需求调整线缆走向，不会因为出线位置的限制影响整体布局。输出轴的伸出长度经过精准核算，安装标准舵盘后，舵盘与壳体上表面之间预留了足够的活动间隙，舵盘在全行程转动过程中不会与壳体表面产生摩擦剐蹭，保证动作运行的顺畅性。两侧安装耳的突出长度经过优化，在保证固定强度的前提下尽可能压缩了整体安装宽度，能够适配安装空间较为紧凑的应用场景，比如小型机器人的关节内部、航模机身的狭小舱位内。在功能特性上，这款舵机具备堵转保护特性，当输出轴负载超过额定扭矩出现堵转时，内部电路会限制驱动电流，避免电机长时间过流烧毁，提升了复杂工况下的使用可靠性。其位置反馈电位器与输出轴直接联动，能够实时反馈输出轴的当前角度位置，控制电路会根据反馈信号实时调整电机的转动方向与转速，让输出轴快速稳定到目标角度，不会出现明显的过冲与振荡现象，角度控制的重复定位精度可满足绝大多数民用小型控制场景的需求。
