塞利达恩帕奎型材输送承接台结构设计

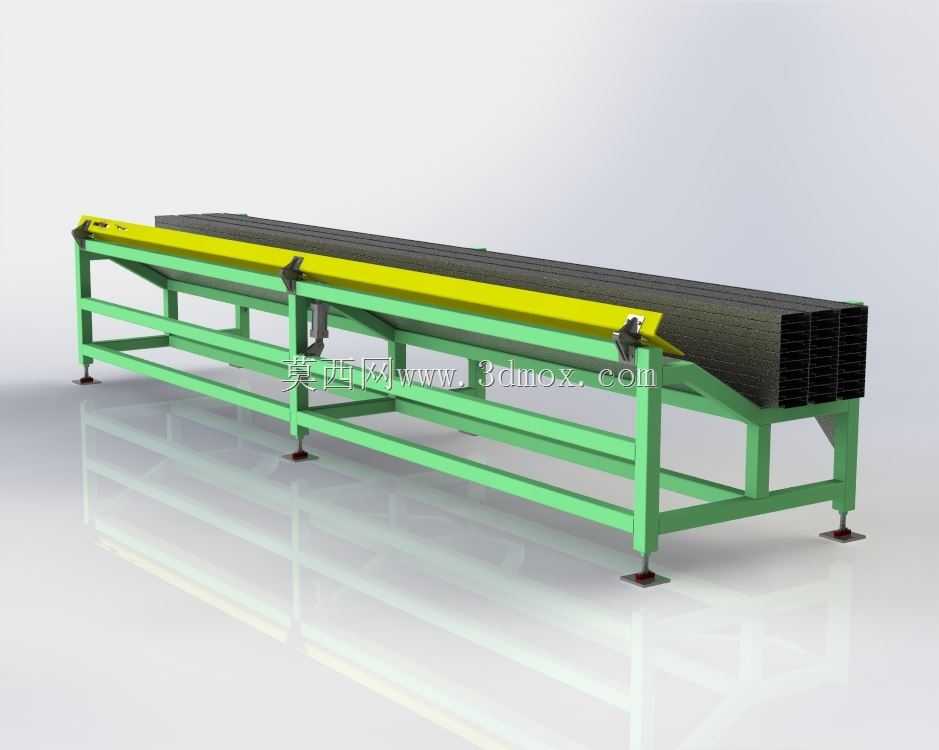

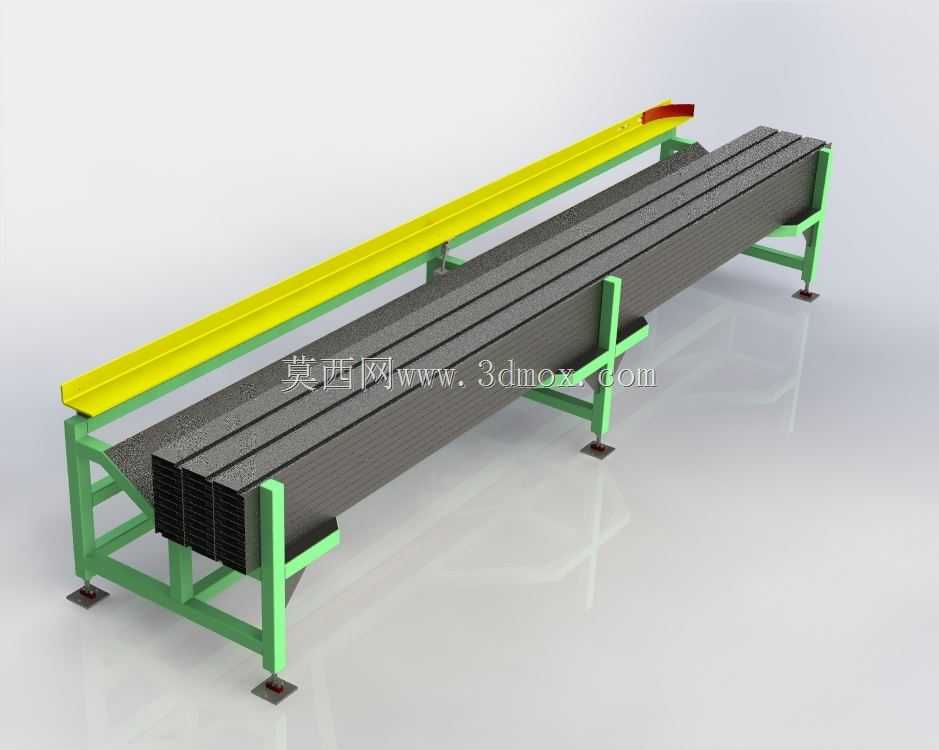

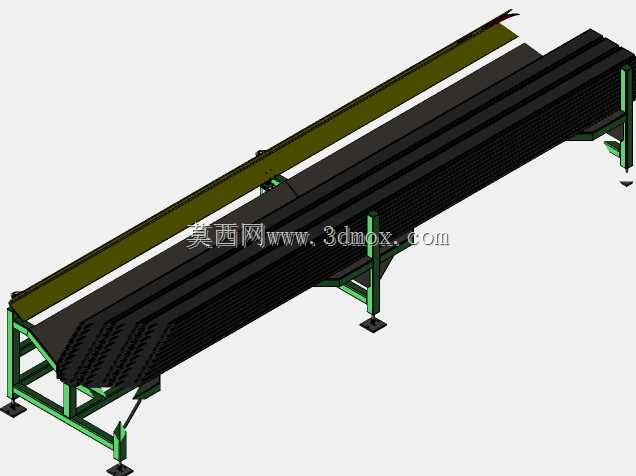

该承接台主要应用于型材挤出、冷弯成型生产线的末端出料工位，同时可衔接型材包装工序作为中转承载平台，适配长条形金属型材、复合型材的出料承接、暂存整理与包装前的物料排布作业，解决长尺寸型材出料时下垂变形、排布散乱的问题，为后续的定长切割、码垛包装工序提供稳定的支撑基准。设备整体采用长条形卧式布局，主体支撑框架为型材焊接式结构，底部设置可调节的支撑脚座，能够根据现场地面平整度调整整体水平度，同时抵消生产线运行带来的小幅振动，保证台体放置的稳定性。台体的承载面采用多道平行排布的耐磨支撑条，沿型材输送方向全程铺设，支撑条之间预留均匀间隙，既减少型材与台面的接触摩擦，避免型材表面在滑动输送过程中产生划伤，也能方便操作人员从间隙处抬取型材，降低搬运动作的劳动强度。台体一侧设置倾斜导料结构，能够将上游设备输出的型材平稳引导至承载面上，避免型材出料时直接撞击台架产生磕碰变形；另一侧设置高位导向挡边，对型材的输送方向进行限位，防止长型材在输送过程中出现偏移滑落的情况。在设计过程中，充分考虑长尺寸型材的承重需求，框架的支撑腿按照等间距排布，每道支撑横梁都对应承载面的支撑条位置，保证承重载荷能够均匀传递到地面，避免台面长期承重出现中部下挠变形的问题；整体高度匹配上游成型设备的出料高度以及下游包装工位的操作高度，操作人员无需弯腰或者抬臂过高即可完成型材的整理、捆扎作业，符合工位操作的人机工程学要求。台体的安装边界预留了与上游输送设备的衔接空间，底部脚座的调节行程能够适配不同高度的生产线对接需求，整体结构无突出的尖锐棱角，所有焊接位置都做了打磨钝化处理，避免操作过程中划伤操作人员或者刮花型材表面。该承接台不需要额外的动力驱动，依靠上游设备的输送推力即可让型材在台面上平稳滑动，结构简单可靠，维护成本极低，既可以单独作为出料承接台使用，也可以多台拼接组成更长的输送承接线，适配不同长度规格的型材生产需求，在门窗型材加工、钢结构型材生产、装饰型材成型等场景中都能发挥稳定的物料承接作用。
