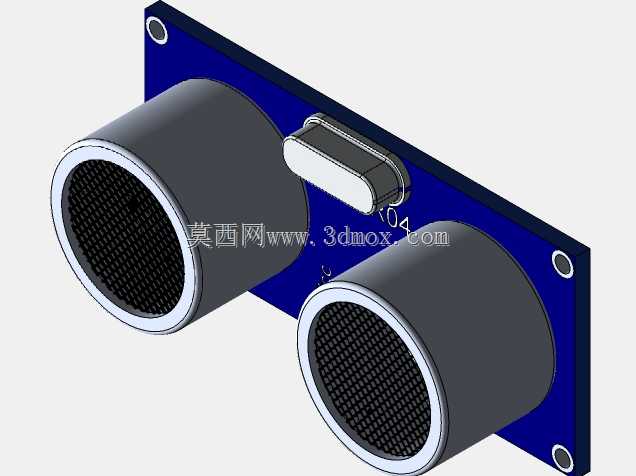

HC-SR04超声波测距模块结构设计

这款HC-SR04超声波测距模块的三维结构设计，完全围绕实际嵌入式测距场景的使用需求展开，在工业测距、智能小车避障、物体存在检测、液位监测、自动门感应等场景中都有极高的适配性。从实际用途来看，该模块通过发射超声波并接收回波的时间差计算与前方障碍物的距离，能够在不接触被测物体的前提下完成非接触式距离检测，相比红外测距拥有更强的抗光线干扰能力，在复杂光照环境下依然能保持稳定的检测性能，是各类小型智能硬件、自动化感应装置中最常用的测距感知部件。

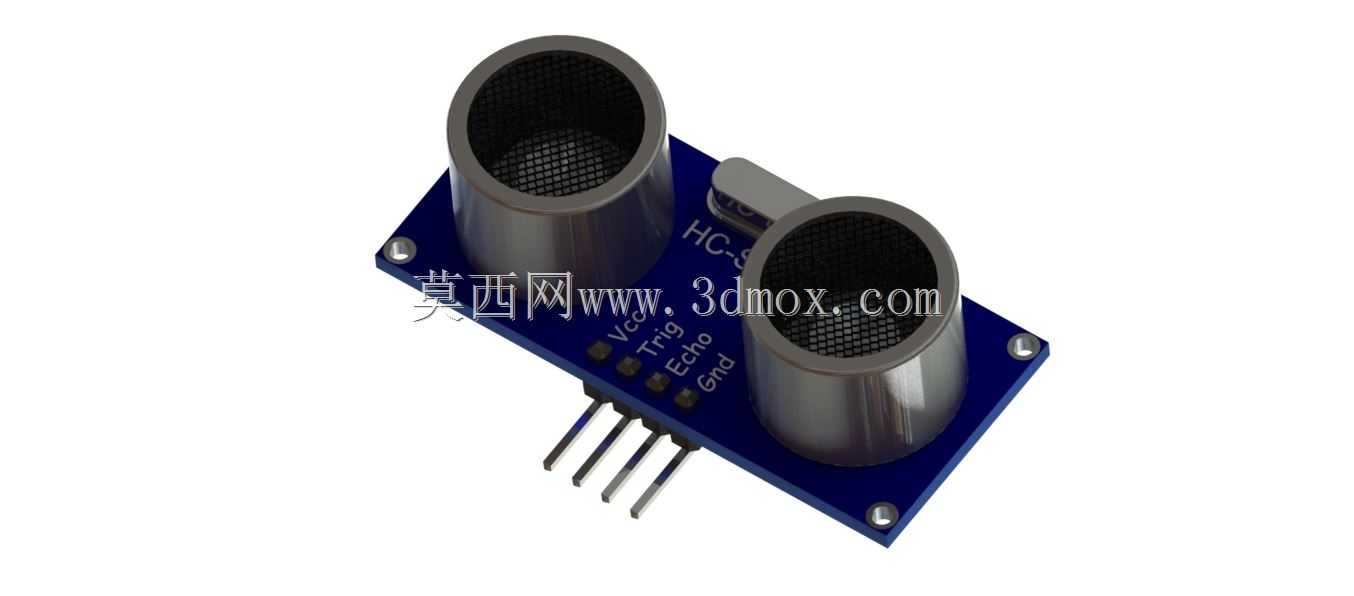

从功能特性的结构适配来看，设计时充分考虑了两个超声波换能器的布局间距，将收发换能器分别布置在PCB板的两侧上方，预留了足够的声波收发角度空间，避免换能器之间的结构遮挡造成检测盲区，同时将信号处理电路排布在两个换能器中间的板载区域，缩短了信号走线长度，减少信号传输过程中的干扰。板载的四个直插排针引脚按照常规的电源、触发、回声、接地顺序排布在板体下方边缘，引脚间距采用标准2.54mm排针间距，能够直接适配面包板、杜邦线连接以及常规PCB焊盘的安装需求，不需要额外转接即可完成接线。

在设计思路上，整体结构优先保障换能器的垂直安装精度，两个圆柱形换能器的安装座与PCB板保持严格垂直，确保超声波发射方向与板体平面垂直，避免因换能器倾斜导致的测距角度偏移、检测范围偏差问题。板体四角预留了标准的安装固定孔位，孔位尺寸适配M2规格的固定螺丝，既可以通过螺丝将模块固定在设备支架、壳体安装位上，也可以配合铜柱实现多层堆叠安装，适配不同设备的内部安装空间。

从外形尺寸与安装边界来看，整体板体采用紧凑的矩形布局，两个换能器突出板体表面的高度经过合理控制，既保证了换能器的声波辐射面不受板上其他元件遮挡，也不会因为突出高度过高造成安装空间的浪费。模块侧面预留的触发、回声引脚周边没有过高的元件遮挡，方便接线操作，板体边缘到元件的安全距离符合常规PCB设计的电气间隙要求，安装时不需要额外预留过多的周边避让空间，能够在狭小的设备腔体内部完成布置，适配各类小型智能设备的紧凑安装需求。整个结构设计完全贴合实际量产模块的装配逻辑，所有元件的位置、安装方式都和实物装配逻辑一致，能够直接用于设备结构适配、安装位置模拟、装配干涉检查等工程场景。
