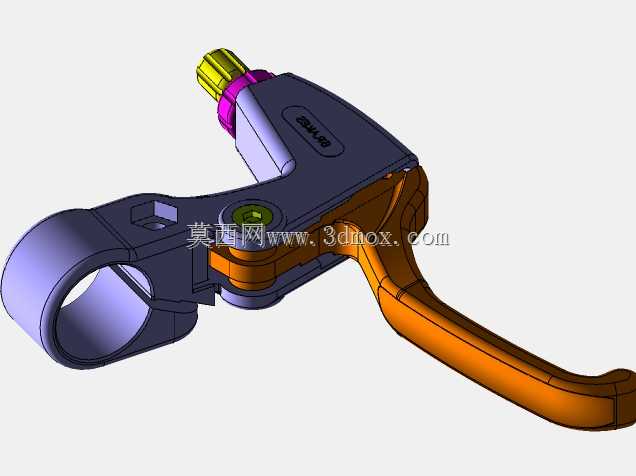

自行车液压刹车手柄结构设计方案

这款刹车手柄是应用于民用通勤自行车、入门山地自行车的液压制动操控部件，安装在自行车车把横管位置，是骑行过程中实现减速、驻车制动的核心操控终端，直接决定骑行过程中的制动响应效率与骑行安全系数，适配直径22.2mm的标准自行车车把安装管径，整体安装边界沿车把轴向延伸长度不超过120mm，径向突出车把外轮廓的最大距离不超过85mm，不会与车把上安装的变速指拨、把套、副把等其他配件产生安装干涉，适配绝大多数常规自行车的车把布局空间。从功能特性来看，这款刹把采用液压传动结构设计，区别于传统线拉刹把的钢索传动方式，通过手柄捏合动作推动油缸内的液压油产生压力，将制动力传导至夹器位置驱动来令片贴合刹车碟片实现制动，传动过程无钢索摩擦产生的阻尼损耗，制动手感轻盈线性，捏合力度与制动力输出的对应关系清晰，骑行者可以根据路况需求精准控制制动力大小，避免制动力突增导致的车轮抱死侧滑风险。手柄主体采用分体式结构设计，夹持车把的基座部分与握持手柄部分通过转轴结构连接，转轴位置设置有自润滑衬套，长期高频使用也不会出现转轴卡滞、旷量过大的问题，基座上预留的油缸注油孔采用密封螺塞封堵，日常使用不会出现液压油渗漏问题，同时也方便后期维护时更换液压油、排出油路内的空气。手柄的握持区域按照人体工学设计了贴合手指弧度的曲面轮廓，表面做了防滑纹理处理，即使雨天骑行手部沾水也能稳定握持不会打滑，手柄的捏合行程可以通过基座上的微调旋钮进行调整，能够适配不同手掌大小骑行者的握持习惯，也可以匹配不同规格夹器的行程需求。设计过程中充分考虑了户外使用的环境适应性，所有外露的金属部件都做了防锈镀层处理，塑料外壳部分采用抗紫外线的耐候材质，长期暴露在日晒雨淋的户外环境下也不会出现材质脆化、褪色、锈蚀的问题，油路的所有密封位置都采用耐油橡胶密封圈，在-10℃到60℃的使用温度区间内都能保持可靠的密封性能，不会因为温度变化导致密封失效漏油。整体结构没有多余的冗余设计，在保证结构强度满足制动受力需求的前提下尽可能做了轻量化处理，整体重量控制在合理区间，不会给整车增加过多的额外重量，既满足日常通勤骑行的耐用性需求，也能适配入门运动骑行的性能要求。
