玻璃门用夹装式金属铰链结构设计

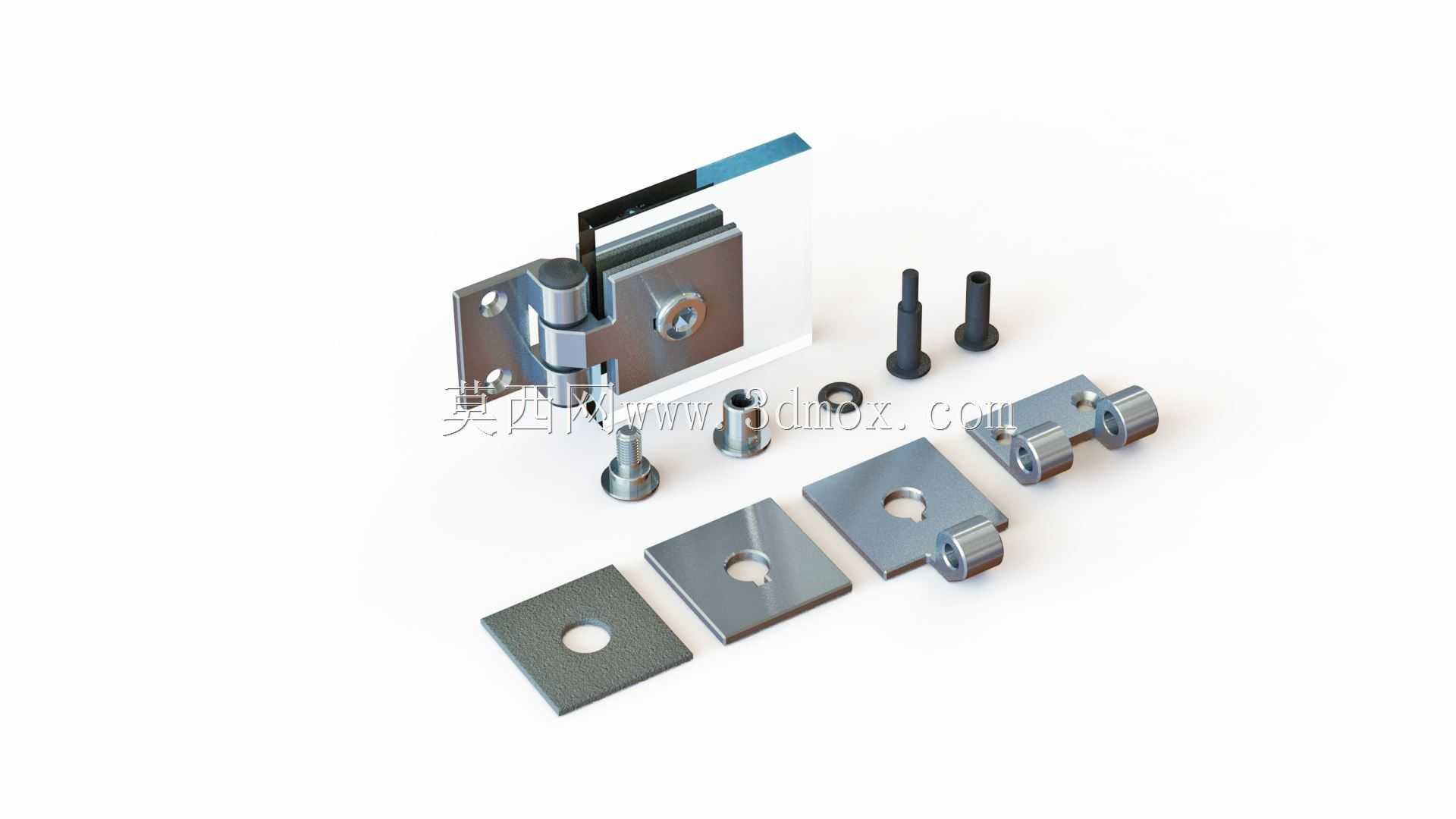

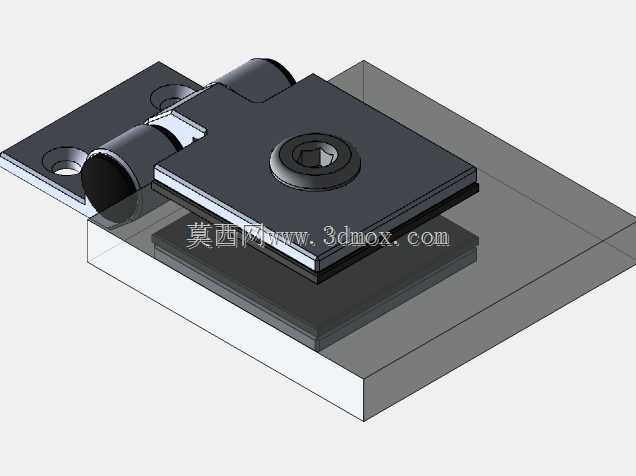

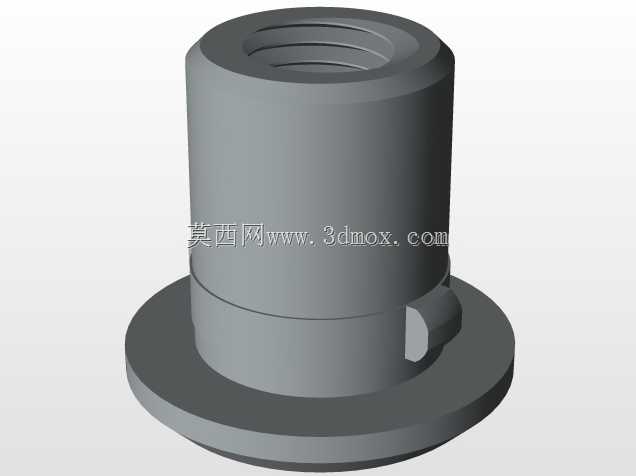

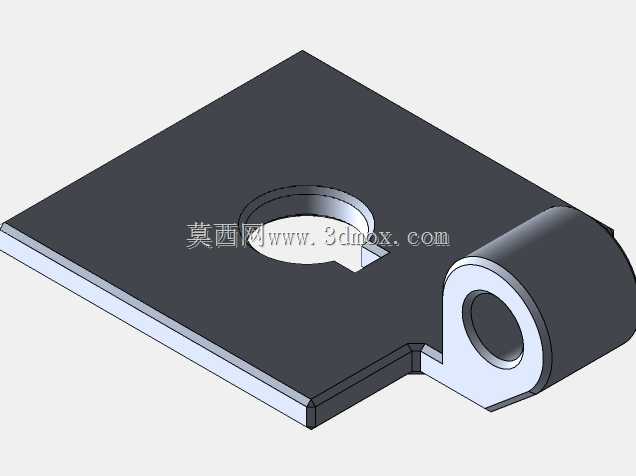

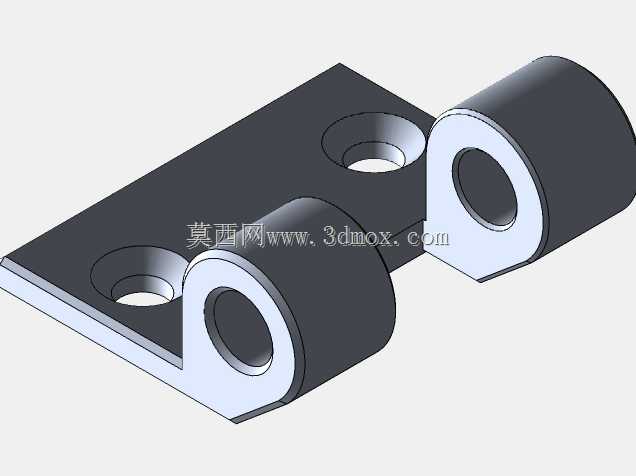

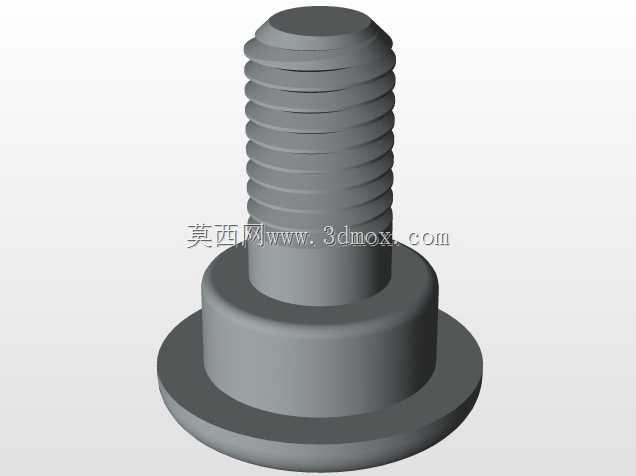

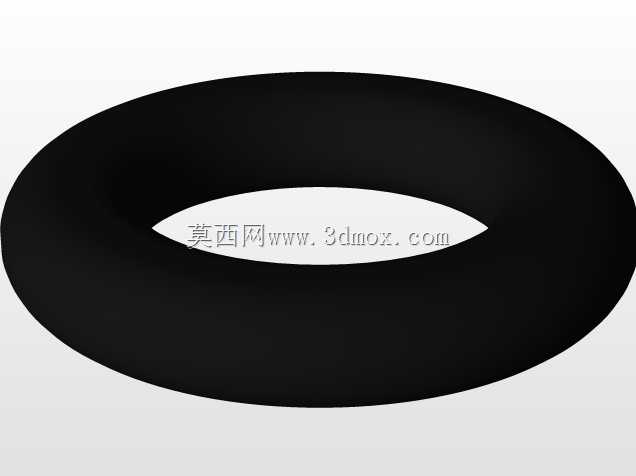

这款玻璃门铰链主要应用于商用展柜、办公玻璃隔断、卫浴玻璃门、家用玻璃柜门等场景，是无框玻璃构件实现开合转动的核心连接配件，能够在不对玻璃进行大面积打孔的前提下，完成玻璃活动扇与固定框架的稳固连接，适配8-12mm厚度的钢化玻璃安装需求，在商业展示空间、办公隔断系统、家居卫浴空间中都有广泛的使用场景，解决了无框玻璃门扇开合连接的安装痛点。从实际功能来看，这款铰链采用夹装式固定结构，无需在玻璃面板上开设大尺寸安装孔，仅通过配套的方形夹片与紧固螺丝即可夹紧玻璃面板，避免玻璃开孔带来的应力集中碎裂风险，铰链转轴部分采用间隙配合的金属轴套结构，转动阻尼均匀，开合过程无卡顿异响，可实现门扇最大180度范围的开合转动，同时自带的定位结构能够让门扇在闭合位置自动对齐，保证玻璃门扇闭合后的密封与对齐精度。在设计思路上，这款铰链采用分体式组装结构，所有零部件均采用金属材质加工，主体承重件采用不锈钢冲压成型，表面做拉丝防锈处理，适配潮湿卫浴环境与高频开合的商用场景，配套的紧固螺丝采用内六角防松设计，安装后不易因门扇频繁开合出现松动，夹片与玻璃接触的位置预留了缓冲垫片安装槽，安装时搭配橡胶缓冲垫能够避免金属夹片直接接触玻璃，防止玻璃受硬挤压出现崩边碎裂的问题。从安装边界来看，这款铰链单只承重可达15kg，单扇玻璃门建议搭配2-3只铰链均匀布置，固定侧的底座可适配木质、金属、铝合金等多种材质的门框安装，底座安装孔位采用横向长圆孔设计，安装时可进行±3mm的位置微调，降低现场安装的对位精度要求，夹装玻璃的间隙可通过紧固螺丝的拧入深度进行调节，能够适配不同厚度的玻璃面板安装需求，整体组装完成后外露部分无尖锐棱角，所有边角都做了R1.5的圆角打磨处理，避免日常使用过程中剐蹭伤人，转轴部分的配合间隙控制在0.1mm以内，长期使用不会出现门扇下垂错位的问题，配套的所有紧固件都做了镀锌防锈处理，能够适应不同温湿度环境下的长期使用需求。
