手摇绞车齿轮传动箱体结构设计

这款手摇绞车齿轮箱是手动起重牵引类设备的核心传动部件，主要应用于无电力供应的野外作业场景、小型仓储装卸场景、轻型设备安装移位场景以及户外应急救援场景中，可通过人力输入实现重物的牵引、起吊与位置调整，在小型工程作业、户外探险保障、农用物资装卸、小型船舶系泊等场景中都能发挥稳定的传动作用，无需外接动力源即可完成小吨位负载的位移作业，适配多种轻型手动绞车的改装与整机装配需求。

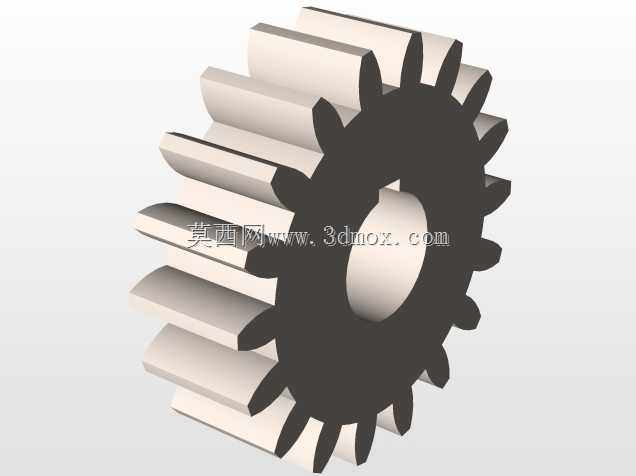

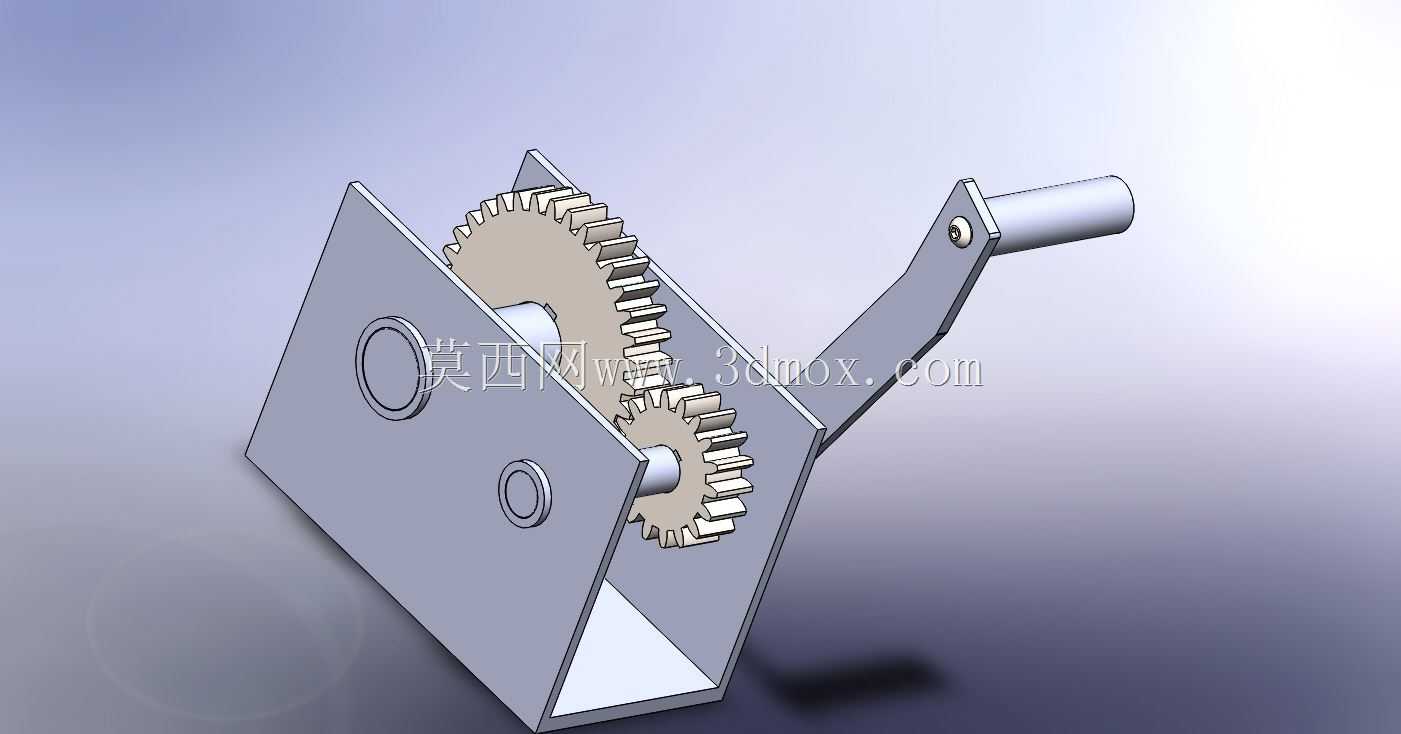

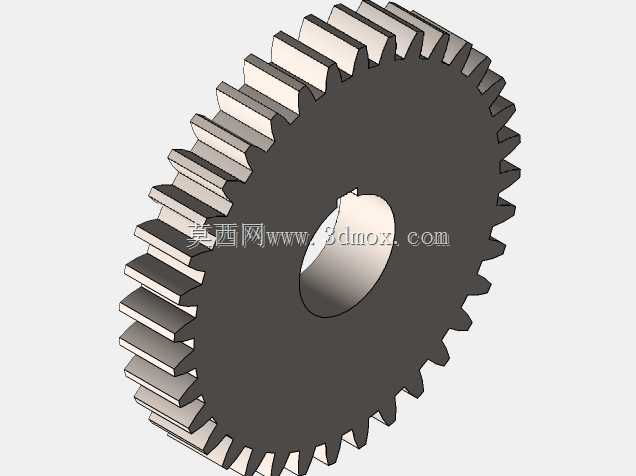

该齿轮箱采用两级直齿圆柱齿轮传动结构，核心传动副包含大尺寸从动齿轮与小尺寸主动齿轮，通过齿数差实现固定减速比，将手摇柄输入的高转速低扭矩动力，转化为输出端的低转速大扭矩动力，匹配手动作业的发力特性，操作人员无需施加过大的摇动力即可驱动负载动作，同时齿轮箱的封闭式壳体结构可对内部传动齿轮形成有效防护，避免作业环境中的粉尘、碎屑、水汽进入齿轮啮合区域，降低齿轮磨损速率，延长传动结构的使用寿命，壳体上预留的安装孔位可直接与绞车卷筒支架、手摇柄支撑结构完成装配，无需额外加工适配结构。

在设计思路上，该结构优先考虑手动作业的操作舒适度与传动可靠性，齿轮参数匹配手动输入的转速区间，避免减速比过大导致摇柄空行程过多，或是减速比过小导致操作费力的问题；壳体采用板式拼接结构，既保证整体结构刚度，避免受力时出现壳体变形导致齿轮啮合错位，又控制了整体自重，方便设备的搬运与现场安装。安装边界方面，齿轮箱整体结构紧凑，输出轴与输入轴的位置布局适配常规手摇绞车的安装空间，壳体外侧的安装基准面可与绞车机架完全贴合，输出端可直接连接绞车卷筒的传动接口，输入端适配标准手摇柄的连接尺寸，装配后齿轮啮合间隙处于合理区间，传动过程无卡滞、无异响，正反向换向操作时回程间隙小，可精准控制负载的移动距离，在额定负载范围内可实现稳定的动力传输，满足手动绞车的日常作业需求。
