手扶式小型农用耕作拖拉机三维设计

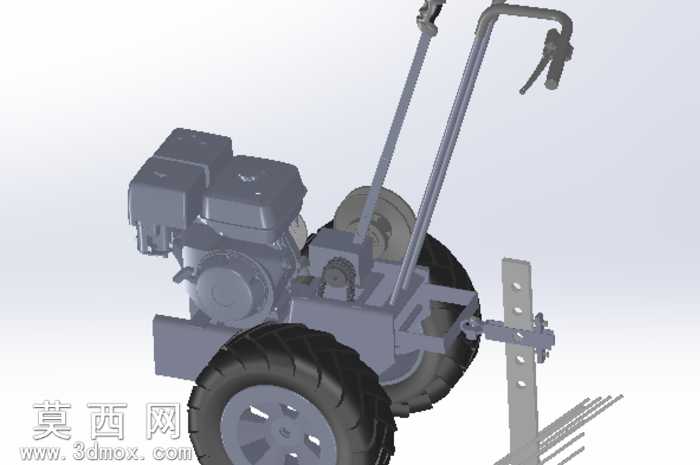

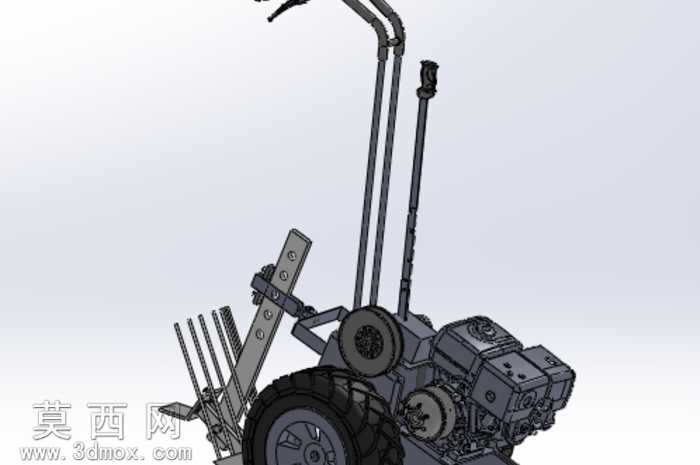

本作品为手扶式小型农用耕作拖拉机的三维数字化设计成果，依托三维建模软件完成全零部件的参数化建模与整机虚拟装配，完整还原了小型手扶耕作农机的真实结构与功能逻辑。建模过程中，首先对整机进行模块化拆分，将整机划分为动力输出单元、行走传动单元、操作控制单元、耕作挂载单元四大核心模块，针对每个模块的零部件逐一进行特征建模：动力单元部分，还原了单缸内燃机的外部壳体、散热鳍片、启动拉盘、输出轴等细节结构，通过拉伸、切除、扫描等基础特征结合曲面修整，还原发动机的真实外观轮廓，同时预留了与传动系统的装配对接基准；行走传动单元部分，对大尺寸橡胶驱动轮进行了精细化建模，还原轮胎表面的防滑胎纹、轮毂的辐条结构与连接螺栓，同时对传动皮带轮、张紧轮、传动杆件等部件进行参数化绘制，确保各传动部件的装配间隙符合实际机械设计公差要求，还原皮带传动的结构逻辑；操作控制单元部分，精准建模了两根长条形手扶操作杆、杆端的握持手柄、离合与油门控制拨杆、档位调节杆件，还原操作部件的人机交互尺寸，确保操作杆的长度、握持位置的高度符合小型手扶农机的实际操作人机工程要求；耕作挂载单元部分，对前端挂载的耕作犁具组件进行建模，还原犁架的多档位调节孔位、犁铧的曲面形态、挂载连接的铰接结构，体现耕作部件可调节耕深的功能设计。装配阶段采用自下而上的装配流程，通过同轴、重合、平行、距离等装配约束，将所有零部件按实际装配关系组合为整机，对传动部件添加了机械配合约束，可模拟传动轮的转动、操作杆的摆动、犁具的角度调节等运动效果。材质与渲染阶段，为不同零部件赋予对应材质属性：发动机壳体赋予铸铁哑光金属材质，操作杆与机架赋予焊接钢结构的哑光金属漆材质，驱动轮胎赋予黑色耐磨橡胶材质，操作手柄赋予防滑黑色塑料材质，犁铧部分赋予耐磨合金钢材质，通过场景布光突出整机的结构层次，清晰展现各部件的连接关系与形态特征。设计过程中充分参考了真实小型手扶耕作拖拉机的结构参数，确保各部件的尺寸比例协调，功能逻辑符合农用耕作机械的实际使用需求，既完整还原了手扶拖拉机的结构特点，也通过三维建模的方式清晰呈现了小型农机的机械设计逻辑，可用于农机结构认知、教学演示、改装设计参考等场景。
