十字槽盘头自攻钣金螺钉结构设计

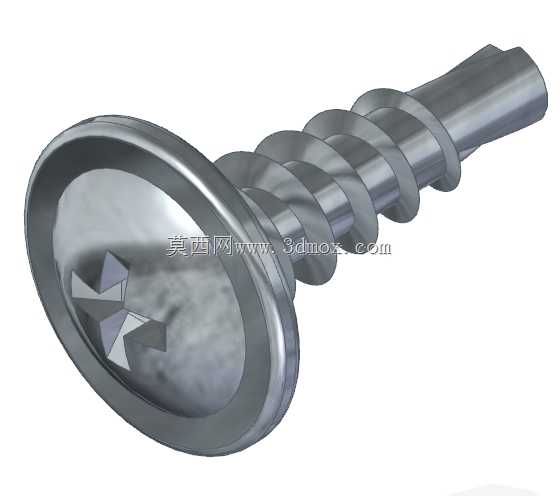

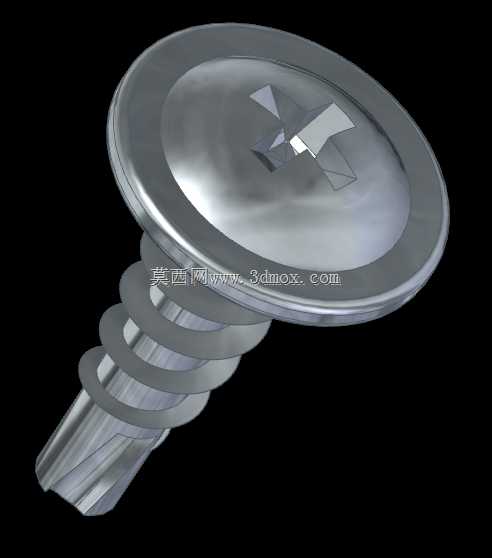

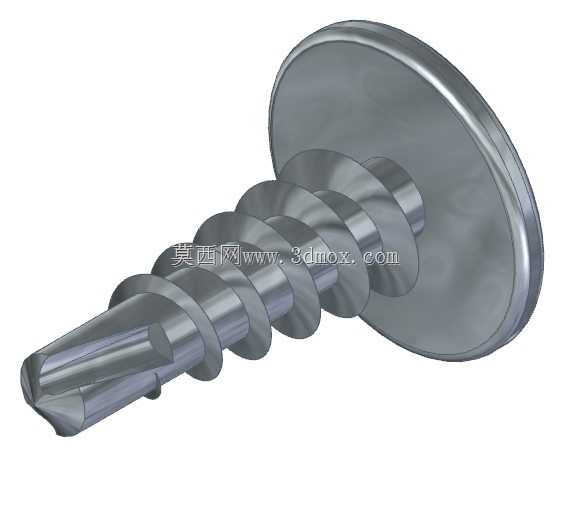

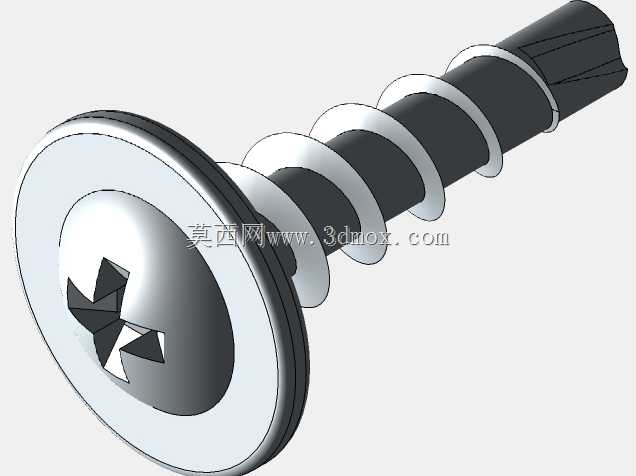

这款十字槽盘头自攻钣金螺钉，是面向薄板类金属构件连接场景开发的专用紧固件，广泛应用于钣金机柜组装、家电外壳拼接、轻型金属型材固定、汽车内饰钣金件安装等日常工业装配环节，能够在无需预先攻丝的前提下，直接在厚度0.5mm至3mm的冷轧钢板、镀锌钢板、铝合金薄板上完成旋入锁紧，大幅降低钣金装配工序的预处理成本，提升现场装配的作业效率。从功能特性来看，该螺钉采用自攻钻尾式螺纹设计，螺纹牙型经过优化切削角度处理，旋入过程中可以直接在被连接板件上挤压成型匹配的内螺纹，牙距适配薄板件的咬合深度，既不会因为牙距过大导致板件螺纹滑牙，也不会因为牙距过小增加旋入阻力，搭配大直径盘头结构，头部承压面面积远高于普通圆柱头螺钉，锁紧后能够在薄板表面形成更大的压紧接触面积，有效避免锁紧力过大造成的板件凹陷变形，同时十字槽驱动结构适配市面通用的十字型螺丝刀批头，现场装配无需准备特殊驱动工具，手动、电动起子均可顺畅操作，降低装配工具的适配成本。在设计思路上，这款螺钉的整体结构围绕薄板连接的核心痛点展开：首先针对钣金件厚度薄、普通螺钉咬合牙数不足容易松脱的问题，将螺纹段的有效咬合长度设置为30mm，能够在多层薄板叠接场景下保证足够的螺纹啮合圈数，提升连接后的抗拔脱强度；其次头部采用带圆角过渡的盘头造型，边缘做圆弧钝化处理，安装后不会在板件表面留下尖锐凸起，避免装配、使用过程中划伤操作人员，同时头部与螺杆衔接处做了应力卸荷槽设计，能够抵消旋紧过程中产生的扭转应力，降低螺钉在锁紧时从头部位置断裂的风险；螺杆末端的钻尾导向段做了锥度收窄处理，旋入初始阶段可以快速对准预冲孔位置，无需额外扶正即可顺利切入板件，减少装配对位的辅助时间。从安装边界来看，这款螺钉公称直径为4mm，适配钣金件上直径3.2mm至3.5mm的预冲孔，安装后头部突出板件表面的高度约2.2mm，不会占用过多的构件外部空间，适合对安装后凸起尺寸有严格限制的薄板装配场景，螺纹段的大径、中径公差经过严格控制，旋入后螺纹与板件挤压形成的咬合面贴合紧密，具备一定的防松抗震能力，在常规的设备振动工况下不易出现松脱移位，能够满足普通工业场景下的钣金件长期连接可靠性要求。
