立式光束传动动力引擎结构设计

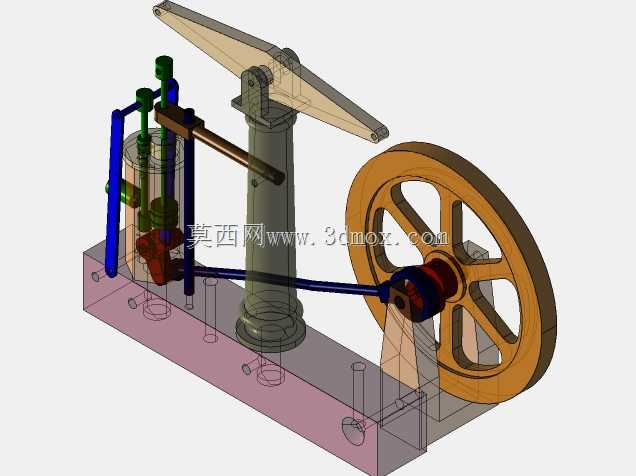

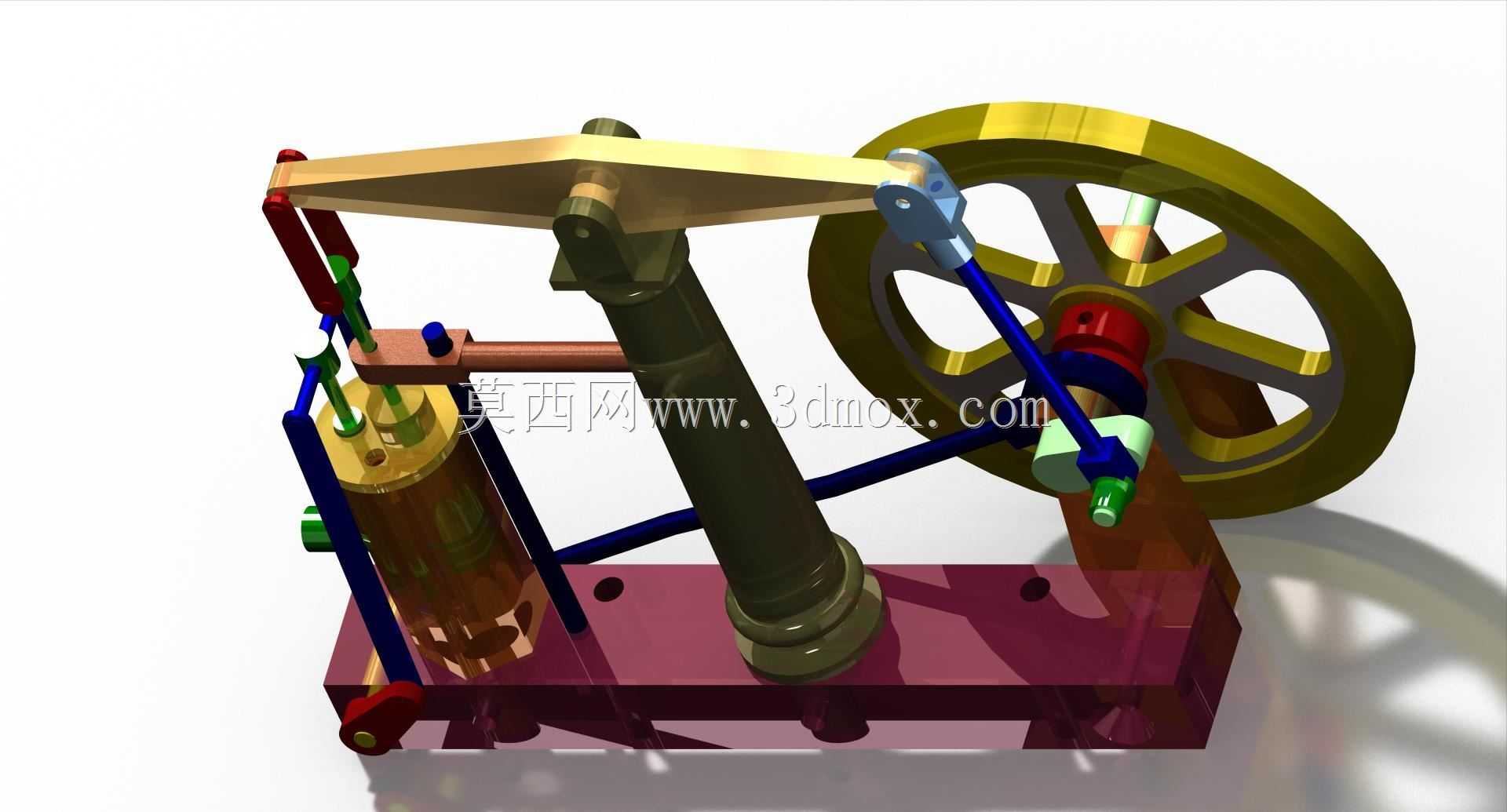

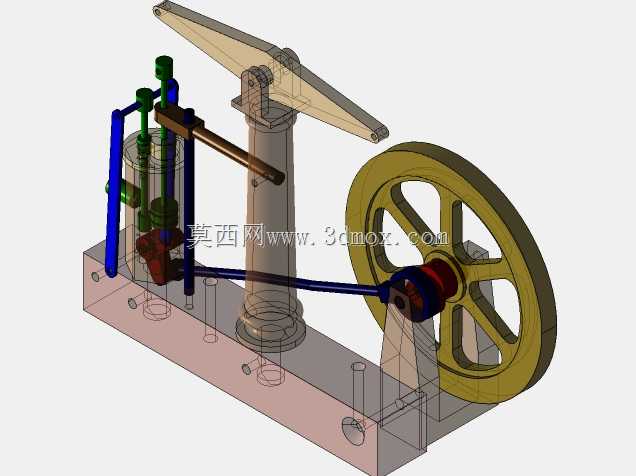

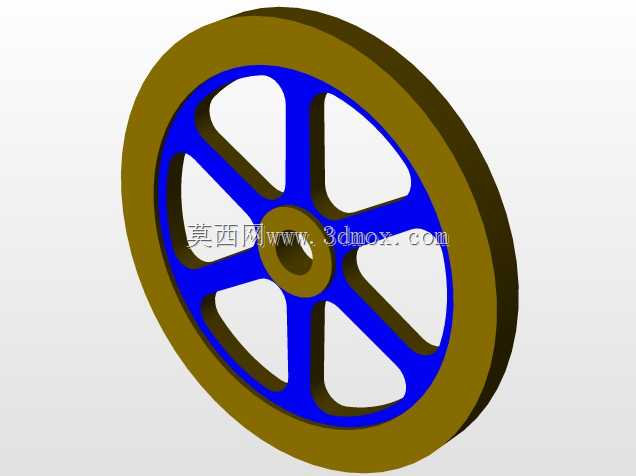

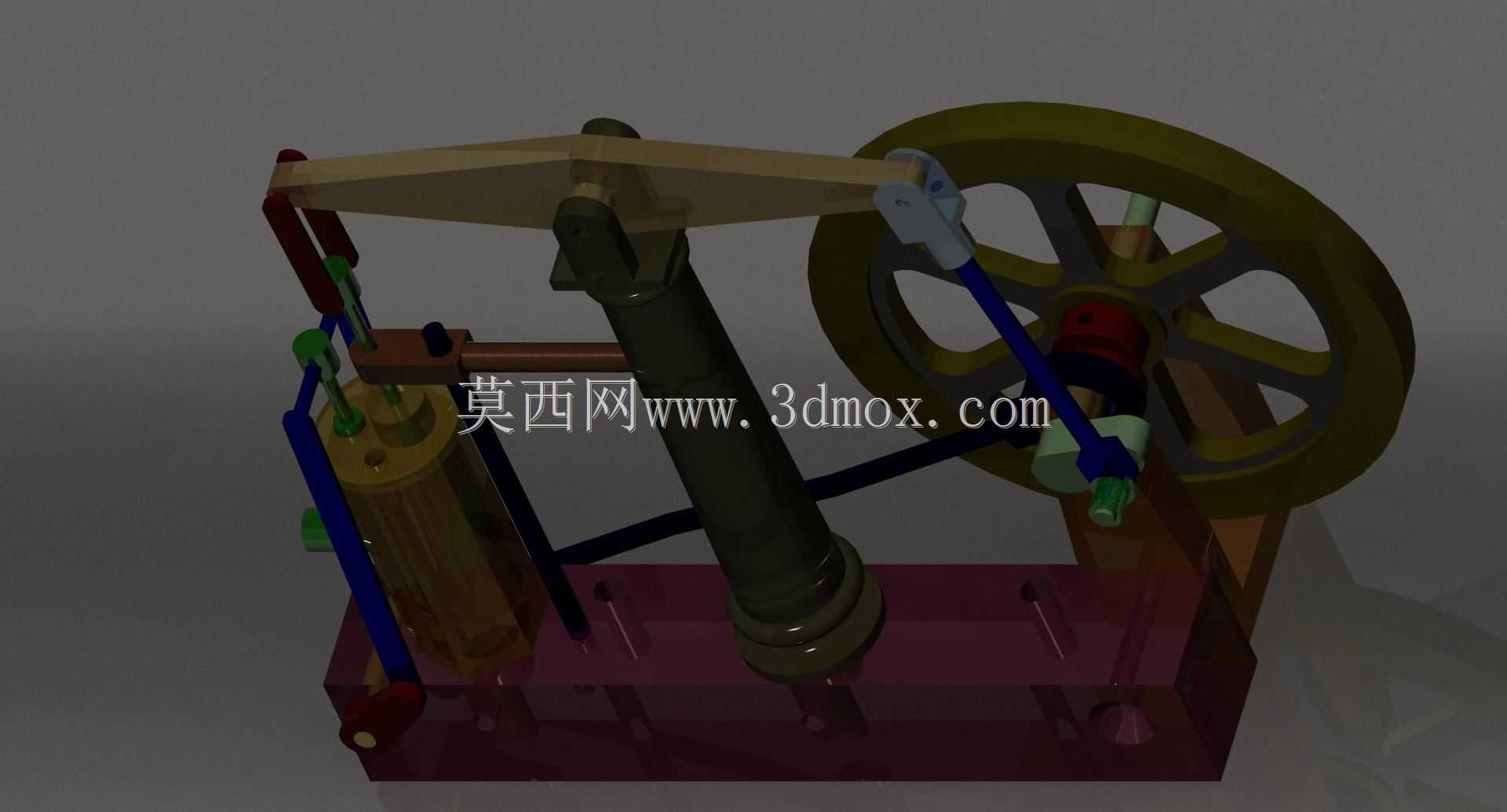

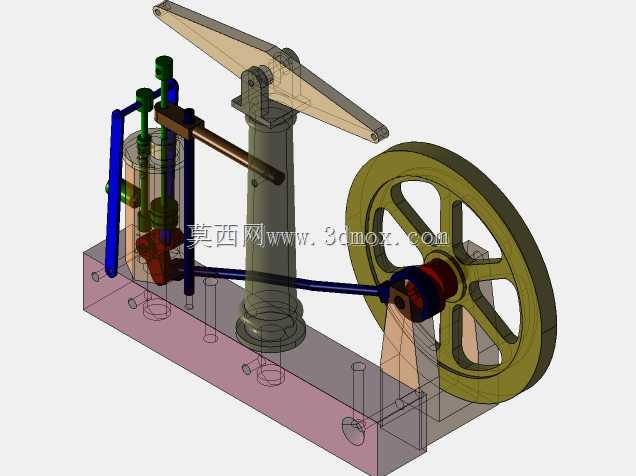

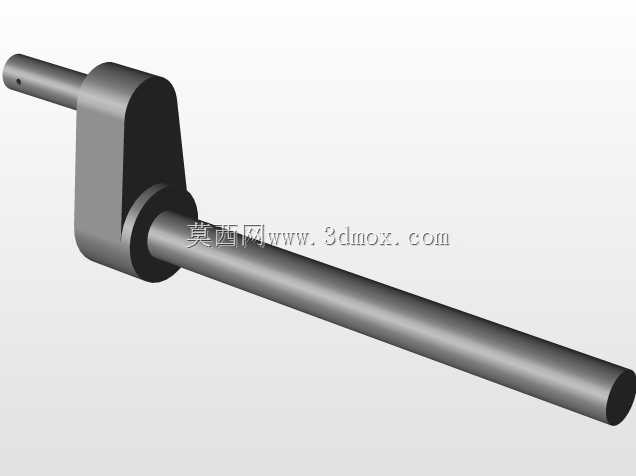

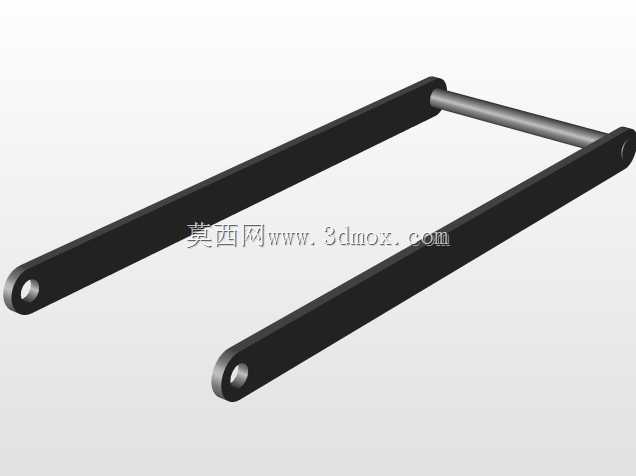

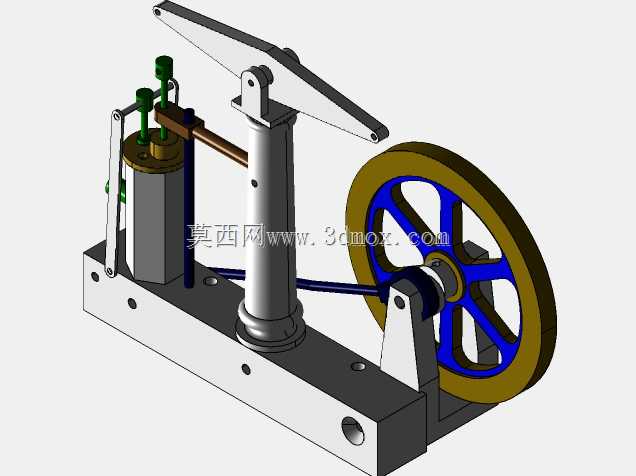

这款立式光束传动动力引擎，主要面向小型动力演示装置、科普教学教具以及微型动力实验平台场景使用，可直观展示往复式动力转换的完整工作逻辑，帮助学习者快速理解热能到机械能的转换路径，也可作为小型创意动力装置的核心结构参考，适配低负载的动力输出需求，能够为微型传动系统提供稳定的旋转动力输出。从实际用途来看，该结构既可以独立作为教学演示载体，拆解展示动力转换的每一个传动环节，也可经过参数调整后适配小型文创动力摆件、实验性动力测试台架等场景，满足不同场景下对小型往复式动力结构的参考需求。在功能特性上，该引擎采用立式单缸搭配侧置大直径飞轮的布局，通过横梁式传动摇臂连接活塞组件与曲柄连杆机构，能够将活塞的直线往复运动平稳转换为飞轮的旋转运动，大直径飞轮的设计可以储存做功行程的动能，抵消非做功行程的阻力波动，让整体运转过程更加平顺，减少传动过程中的卡顿与振动。各传动铰接位置都预留了充足的活动间隙，避免运转过程中出现构件干涉，管路与缸体的连接位置做了贴合式布局，既保证结构完整性，也不会干扰传动构件的运动路径。设计思路上，整体优先保证传动逻辑的清晰可辨，将核心的活塞、连杆、摇臂、飞轮、曲柄等构件全部做外露式处理，没有额外的壳体遮挡，能够让观察者一眼看清整个动力传递的路径，底座采用一体式平板结构，预留了多个固定安装孔位，既可以保证整体结构的支撑稳定性，也方便将整个引擎固定在测试台架或者展示台面上，不需要额外设计复杂的安装基座。外形尺寸上，整体结构采用紧凑化布局，横向最大尺寸由侧置飞轮的直径决定，纵向高度以立式缸体的顶端为最高点，安装边界完全控制在底座平板的覆盖范围内，所有向外延伸的传动构件都不会超出底座的投影区域，安装时只需要固定底座的四个角位即可完成整机固定，不需要额外避让周边构件，适配各类小型展示台、实验架的安装空间要求。传动构件之间的铰接点都采用同轴度对齐设计，减少运转过程中的偏磨风险，缸体与底座的连接位置做了加厚支撑处理，能够承受活塞往复运动带来的周期性冲击力，延长整体结构的使用寿命。
