连杆式四足行走机械装置结构设计

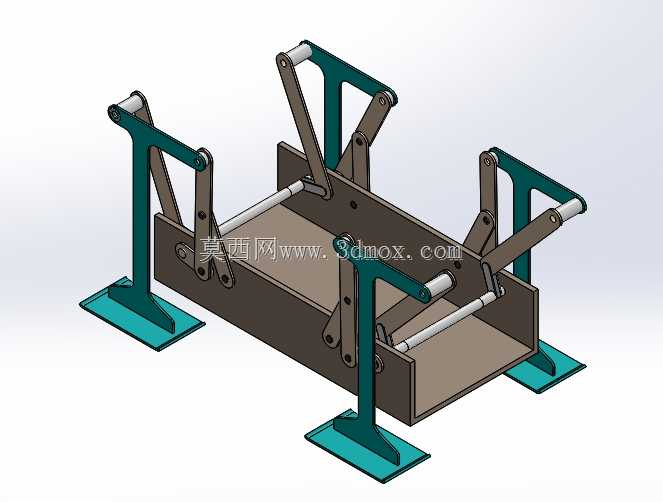

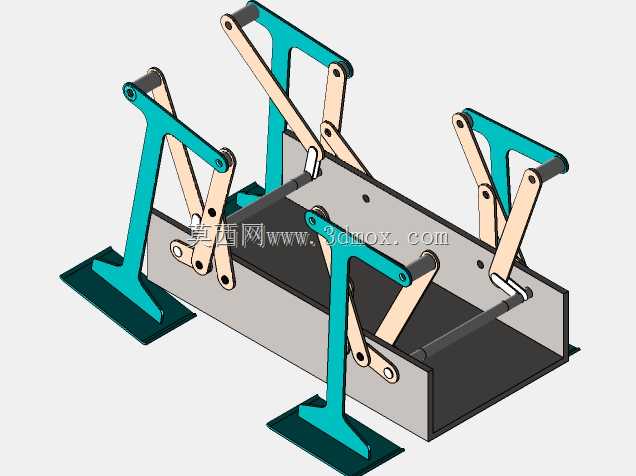

该四足行走机械装置主要面向非结构化地形的巡检、物料短途转运、特殊环境探测等应用场景，可适配厂区狭窄通道、野外崎岖路面、灾后废墟探查等轮式设备难以通行的作业环境，替代人工完成高风险、重复性的移动作业任务。装置采用对称式四组连杆腿布局，整体以中部槽式承载框架为安装基体，四条支腿分别布置在框架四角位置，单腿采用多连杆复合铰接结构，通过铰接点的运动轨迹规划模拟生物腿部的迈步动作，无需复杂的轮系或履带结构即可实现稳定行走，框架中部的槽型空间可预留为载荷安装位，能够搭载检测传感器、小型储物仓或作业执行端，满足不同场景的功能拓展需求。设计过程中优先考虑运动稳定性与结构可靠性，腿部连杆采用等强度布局设计，铰接点处预留标准转动副安装位，可适配常规销轴与滑动轴承，降低加工与装配难度；支腿底部设置方形支撑脚垫，增大与地面的接触面积，减小行走过程中的接地比压，避免在松软路面出现下陷问题，同时脚垫与腿杆采用可拆卸连接，磨损后可快速更换。整体结构的安装边界以中部承载框架为基准，框架两侧的腿组运动行程经过干涉校验，迈步过程中相邻腿杆、腿杆与中部框架不会发生运动碰撞，各连杆的长度参数经过运动学仿真优化，迈步时的抬腿高度、步幅长度可通过驱动端的行程调整实现适配，既可以满足平整路面的快速行走需求，也能够通过增大抬腿高度跨越小型障碍物。驱动端可在框架内部的预留安装位布置直线驱动元件，通过驱动连杆的同步摆动实现四条腿的协调动作，控制逻辑相对简单，无需复杂的多轴协同算法即可实现稳定的直行、转向动作，整体结构零件多为常规钣金件与机加工件，加工工艺成熟，制造成本可控，适合作为小型行走作业平台的基础机械结构，也可作为仿生机械、连杆运动机构的教学演示载体，直观展示平面连杆机构的运动转化原理与多腿行走装置的布局逻辑。
