大功率贴片式LED灯珠结构设计

这款贴片式LED灯珠是面向表面贴装工艺设计的半导体发光器件，广泛应用于消费电子背光、通用照明模组、汽车内饰指示灯、工业设备状态提示、户外显示屏像素点等多个场景，是当前电子装联领域应用最广的发光基础元件之一。作为表面贴装型器件，它无需额外打孔插装，可直接通过回流焊工艺固定在PCB焊盘上，适配高速SMT生产线的批量装配需求，能大幅提升整机组装的生产效率，降低人工插装的成本与不良率。

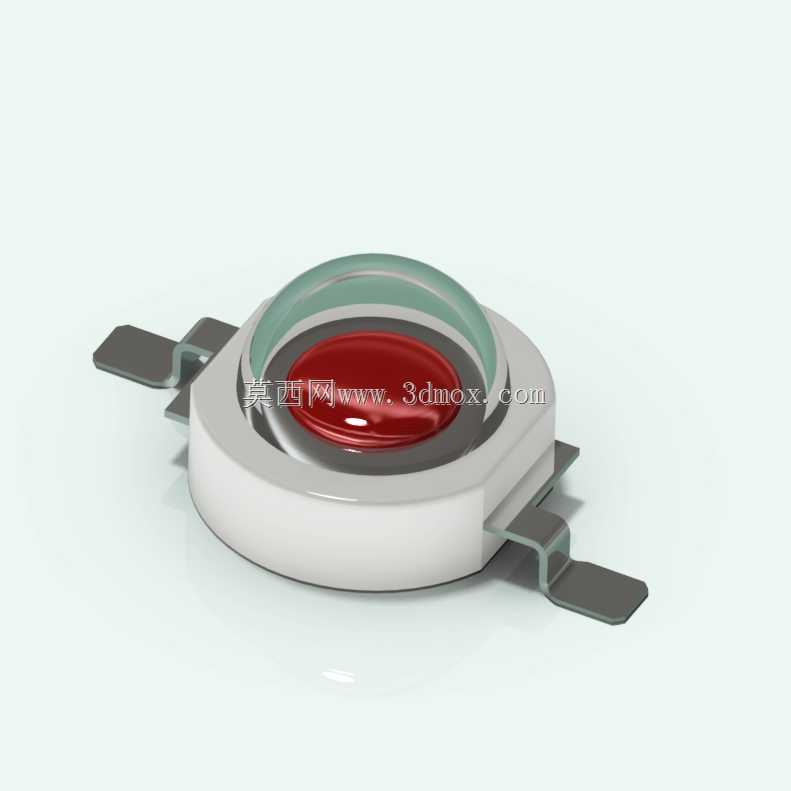

从功能特性来看，该款灯珠采用半球形透明封装透镜设计，能够对内部发光芯片发出的光线进行有效汇聚，调整出光角度，提升轴向发光强度，同时透镜可以隔绝外界水汽、粉尘与机械外力对内部发光芯片、键合引线的损伤，提升器件的环境耐受能力。两侧延伸出的金属引脚既是电气连接通路，也是散热传导路径，工作时芯片产生的热量可以通过引脚快速传导到PCB的散热铜箔上，降低芯片结温，延长灯珠的使用寿命，保障长期工作下的光衰控制在合理范围。

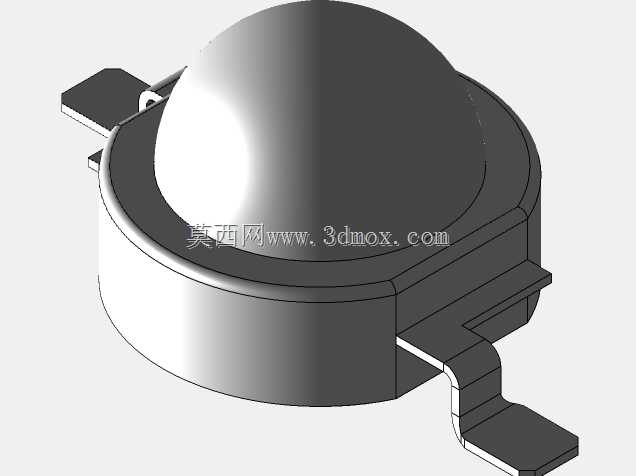

设计过程中，首先围绕表面贴装的工艺要求确定了整体扁平式的结构布局，将发光腔体设置在基座中心位置，引脚采用对称式分布设计，既适配自动化贴片机的吸嘴取料定位，也能避免焊接过程中出现立碑、偏移等焊接不良问题。封装基座采用耐高温的工程材质制作，能够承受回流焊过程中的高温冲击，不会出现形变、材质变性等问题。透镜与基座的结合处采用密封结构设计，满足常规使用场景下的防潮要求，适配多数室内外非极端环境的使用需求。

在安装边界上，该款灯珠的引脚间距、整体厚度、外形轮廓都严格对应行业通用的贴片封装尺寸规范，焊盘设计兼容常规0.5mm厚度的FR-4 PCB基板，焊接后器件本体与PCB表面的间隙控制在合理范围，既保证焊锡的浸润爬锡空间，也避免间隙过大导致的器件固定强度不足问题。整体外形尺寸适配常规贴片机的供料器包装规格，可采用编带包装进行批量上料，无需定制特殊工装即可适配现有SMT产线的生产流程，能够直接替换同规格参数的同类贴片LED器件，降低客户的选型替换成本。
