槽轮式间歇传动日内瓦机构结构设计

日内瓦机构也就是常说的槽轮间歇传动机构，是机械领域实现间歇步进动作的经典传动结构，广泛应用在各类需要周期性转位、间歇送进的自动化作业场景中，比如多工位转盘装配线的工位切换、轻工包装设备的间歇送料、影视放映设备的胶片逐帧输送、机床刀库的自动转位换刀等场景，都能见到这类机构的实际应用，它能够将主动件的连续匀速旋转运动，转化为从动槽轮的周期性间歇转动，在停歇阶段还能依靠锁止弧实现精准定位，不需要额外加装定位锁止结构就能保证工位停留时的位置稳定性。

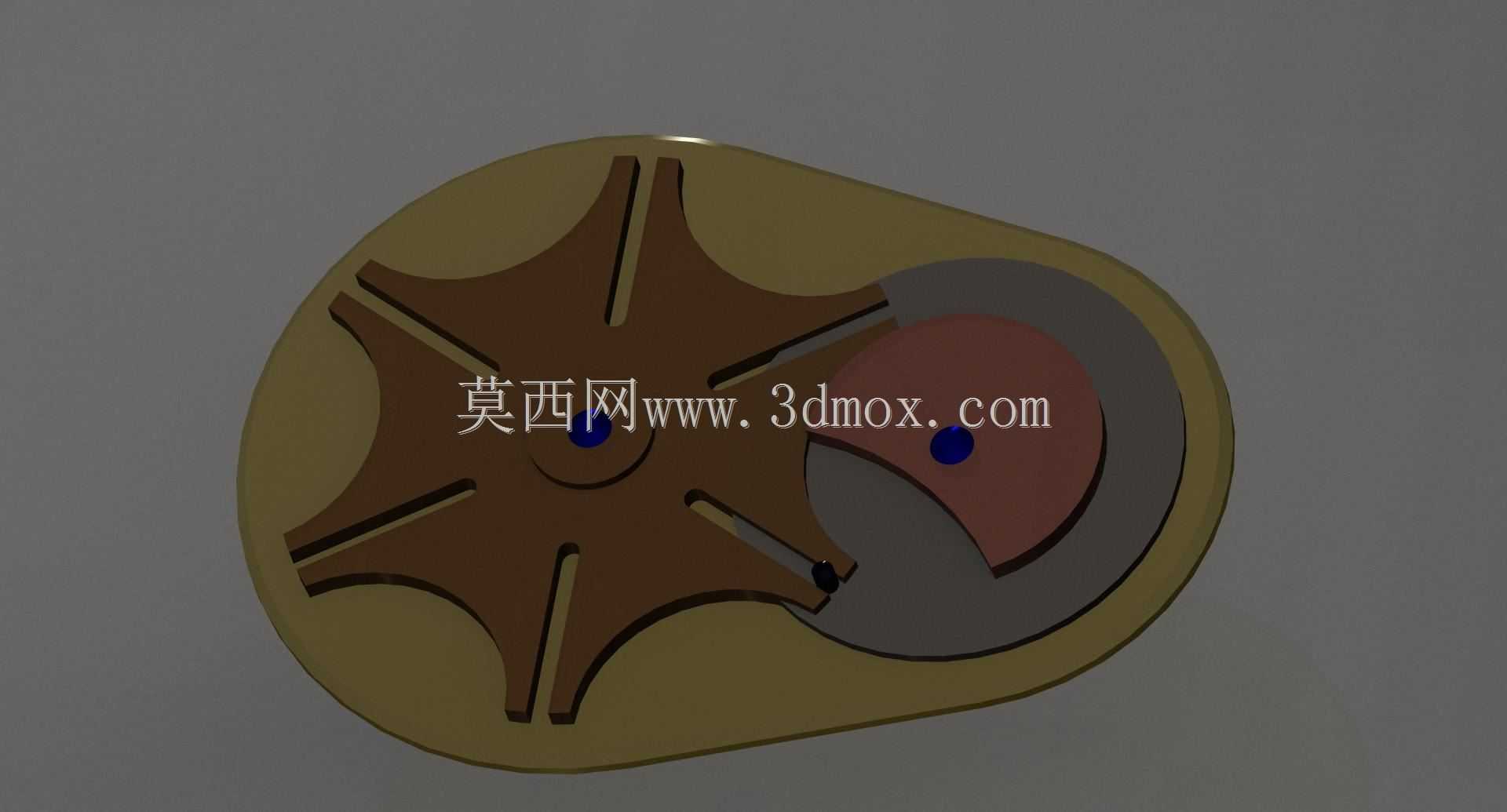

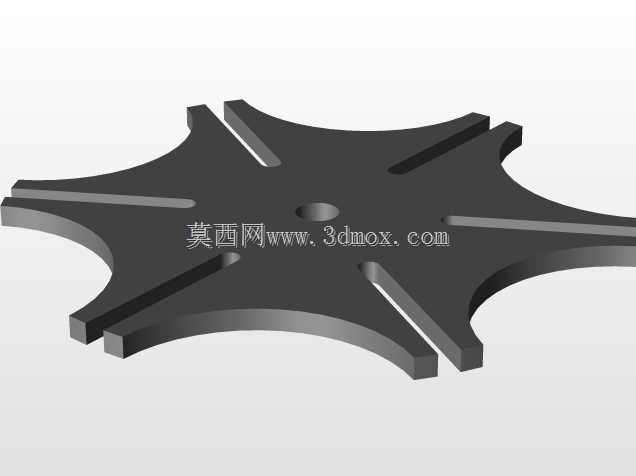

这套日内瓦机构采用外啮合槽轮布局，主动拨盘搭配六槽从动槽轮设计，主动拨盘每旋转一周，从动槽轮就会完成一次60度的步进转动，转动过程平稳无刚性冲击，停歇时锁止弧完全贴合，能够承受一定的工位负载，不会出现溜转错位的问题。设计过程中首先根据实际工况的工位数量确定槽轮的槽数，再结合传动比要求匹配主动拨盘的圆销数量，这套单圆销六槽结构的动停比经过精准计算，既保证了转动阶段的运动平缓性，也预留了足够的停歇时间满足工位作业需求，所有传动配合面都做了公差适配设计，拨盘圆销与槽轮滑槽的配合间隙控制在合理范围，既不会因为间隙过大产生传动回差，也不会因为间隙过小出现卡滞磨损的问题。

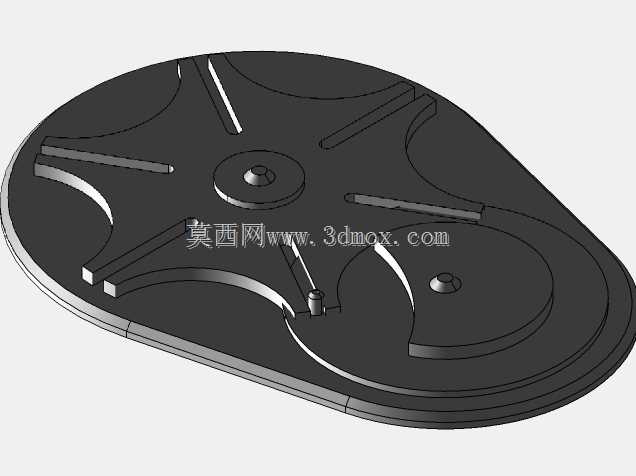

整体结构采用紧凑的偏心布局，外壳轮廓随传动组件的运动轨迹做随形设计，最大程度压缩了机构的整体安装占用空间，安装基准面做了平整化处理，预留的安装孔位能够直接适配常规自动化设备的安装台面，不需要额外设计转接安装板。机构的所有传动部件都内置在壳体内，既能够避免外部粉尘杂质进入传动配合面影响使用寿命，也能防止运转过程中人员误触运动部件造成安全隐患。锁止弧的轮廓与槽轮的外圆轮廓做了完全贴合的共轭设计，在槽轮停歇阶段，主动拨盘的锁止弧面与槽轮的锁止弧面完全贴合，能够限制槽轮的自由转动，保证工位停留时的位置精度，即使在有轻微振动的工况下也不会出现位置偏移。这套机构的传动效率高，结构简单可靠，维护成本低，不需要复杂的控制系统就能实现稳定的间歇传动动作，相比凸轮式间歇机构、棘轮间歇机构，它的运转噪音更低，传动冲击更小，适合中高速的间歇传动工况，在多工位自动化作业场景中能够大幅简化设备的传动结构设计，降低设备的整体制造成本。
