板载式广角USB摄像模组结构设计

这款板载广角USB摄像模组主要面向嵌入式图像采集场景设计，可广泛适配智能自助终端、工业视觉检测工位、小型安防监控点位、智能交互设备等领域，作为前端图像采集单元完成画面捕捉与信号传输工作，无需额外搭配复杂的图像解码硬件，通过标准USB接口即可实现与主控设备的通讯对接，大幅降低终端设备的视觉模块集成难度。

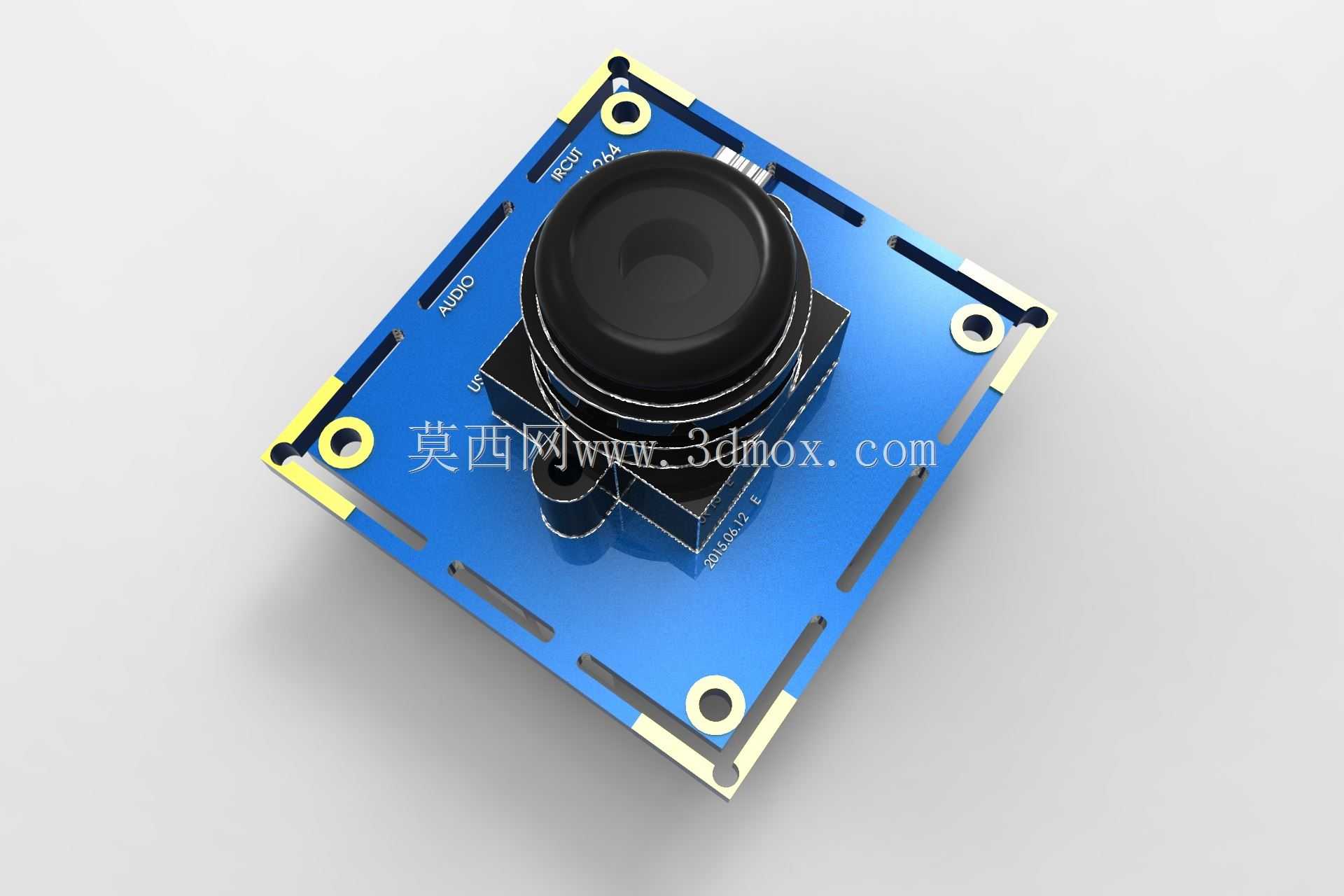

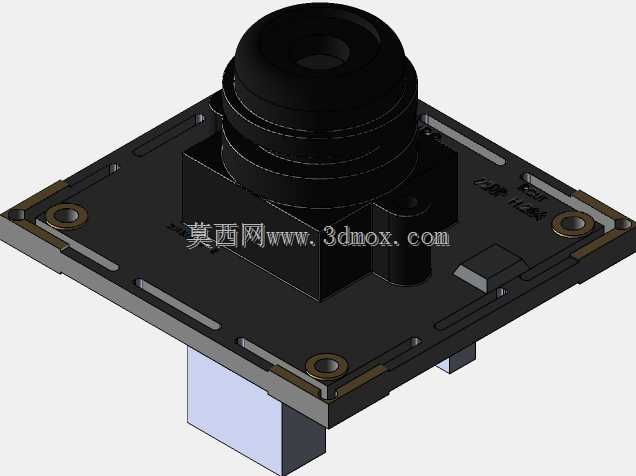

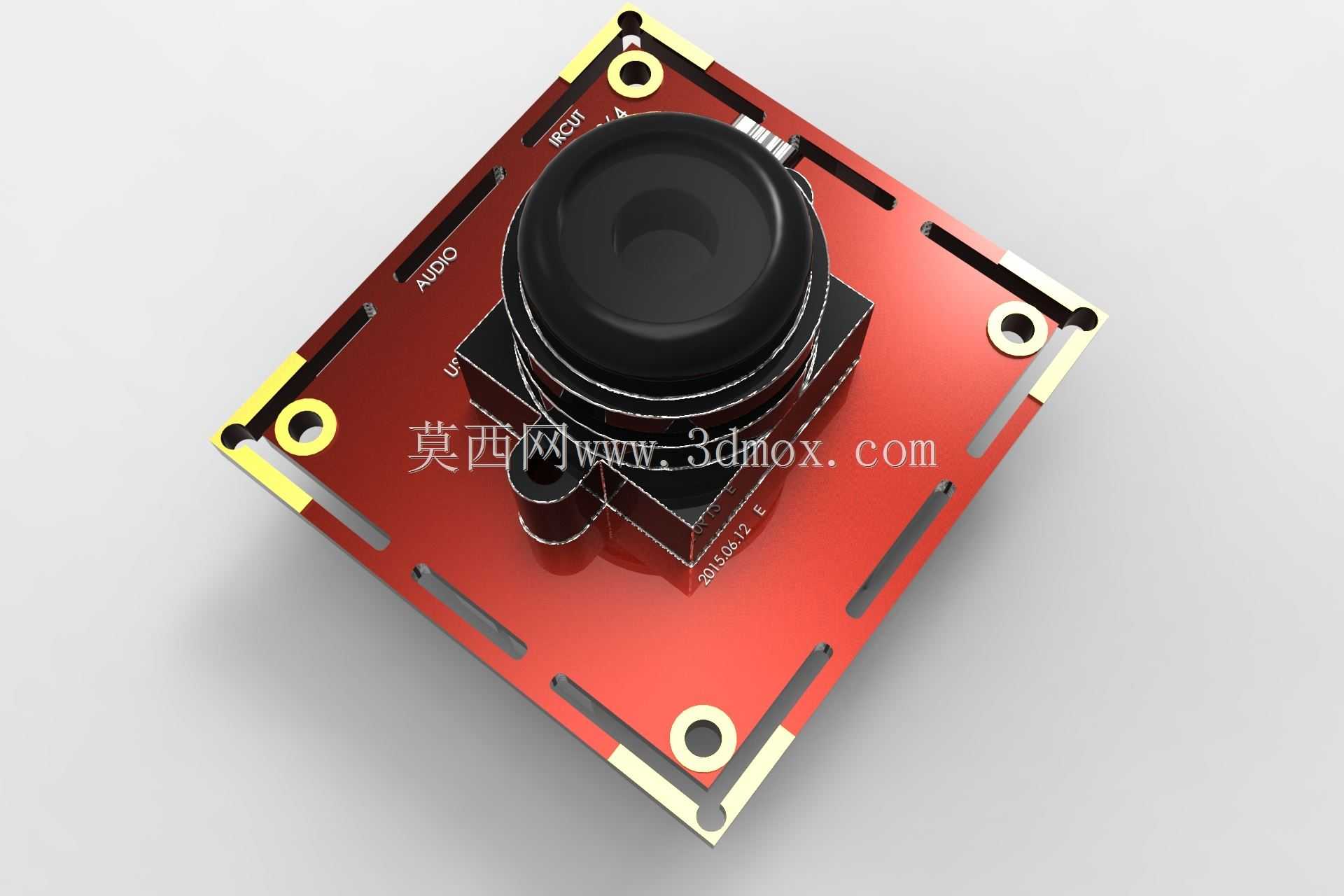

从功能特性来看，该模组搭载大视场角广角镜头，能够在较短的安装距离内覆盖更大的拍摄视野，减少近距离部署下的画面盲区，适配狭小安装空间内的图像采集需求；板载集成了图像传感与信号处理电路，可直接输出标准化数字图像信号，支持常规高清分辨率下的动态画面采集，能够满足多数民用及工业场景下的图像识别、画面监控、视觉交互需求。模组采用PCB板载集成设计，将镜头组件、传感芯片、外围电路全部整合在单块方形电路板上，省去了额外的外壳结构与冗余连接件，既压缩了整体体积，也方便集成方根据自身产品的外观需求自行设计外罩结构。

在设计思路上，该结构优先考虑安装适配性与生产装配便利性，电路板四角预留了标准安装孔位，孔位间距符合常用嵌入式模组的安装规范，可直接通过铜柱或螺丝固定在设备内部的安装位上，无需额外定制转接支架；镜头组件采用居中布置方案，保证光轴与电路板平面垂直，避免安装后出现画面倾斜的问题；电路板边缘预留了接口焊盘与定位缺口，方便生产过程中的快速定位焊接，也适配自动化贴片产线的加工要求。

从安装边界来看，该模组整体为方形薄型结构，厚度方向仅突出镜头部分的高度，安装时仅需在设备面板上预留对应镜头通光的小孔即可，电路板主体可完全隐藏在设备壳体内部，不会破坏终端产品的外观整体性；四角安装孔的位置经过统一规划，与市面上同类型通用摄像模组的安装尺寸兼容，方便后续的配件替换与方案迭代。电路部分的走线全部在板内完成集成，外部仅需引出USB连接线即可完成供电与数据传输，减少了外部接线带来的安装复杂度，也降低了接线故障的发生概率。镜头周边预留了一定的调节空间，可根据实际焦距需求微调镜头位置，适配不同拍摄距离下的清晰成像要求。
