直径66毫米圆形全频扬声器三维结构设计

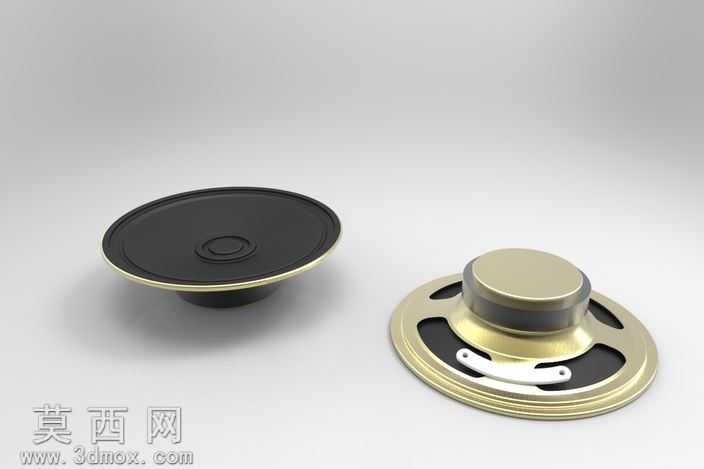

本作品为直径66毫米的圆形全频扬声器三维模型，建模过程围绕扬声器的真实工业结构展开，首先通过Rhino软件搭建基础轮廓，以中心轴对称作为核心建模基准，先绘制振膜的椭圆曲面轮廓，通过双轨扫掠命令生成带有自然弧度的锥盆振膜曲面，振膜边缘的折环部分采用偏移曲面结合圆角过渡处理，还原折环的弹性支撑结构特征。磁路部分的建模从T铁的基底圆柱开始，依次构建华司、环形磁钢的同轴装配结构，保证各磁路部件的同轴度误差控制在建模精度范围内，盆架部分采用金属冲压件的建模逻辑，通过曲面拉伸、布尔运算开出均匀分布的镂空减重孔，盆架表面的安装定位凸点、接线端子固定位都做了1:1的细节还原，接线端子的金属弹片、盆架上的压边固定卡扣都单独建模完成装配。材质渲染阶段，振膜部分采用哑光黑色纸盆材质，调整粗糙度参数还原纸基材料的漫反射质感，折环部分添加轻微的橡胶材质光泽，磁钢部分采用镀锌金属材质，调整金属度与反射参数呈现哑光镀锌的金属质感，盆架部分采用香槟金色金属烤漆材质，添加细微的颗粒质感模拟真实冲压盆架的表面处理效果，接线端子的白色塑料绝缘件调整为半哑光塑料材质，金属弹片添加亮面镀铬的反射效果。结构设计上严格遵循小尺寸全频扬声器的装配逻辑，振膜与音圈的连接位、音圈在磁隙中的活动空间都预留了合理的结构间隙，盆架与磁路组件的配合台阶做了精准的对位设计，整体模型可直接用于电声产品的结构验证、外观渲染展示，也可作为小型音频产品开发的配套部件模型使用，建模过程中对扬声器的各部件装配关系做了层级分组，方便后续对单个部件进行参数调整与结构修改，曲面建模过程中保证了所有曲面的G2连续，避免出现棱角生硬、曲面扭曲的问题，整体模型的比例完全参照真实66毫米扬声器的尺寸参数制作，各部件的厚度、倒角尺寸都符合实际生产的工艺要求。
