长输管线用快开式清管器发送装置

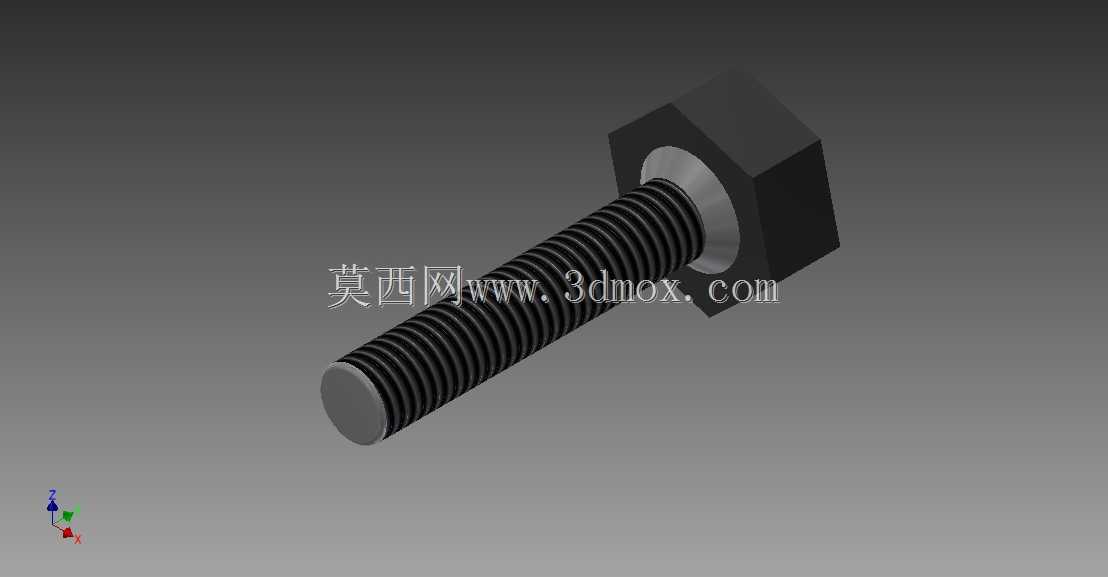

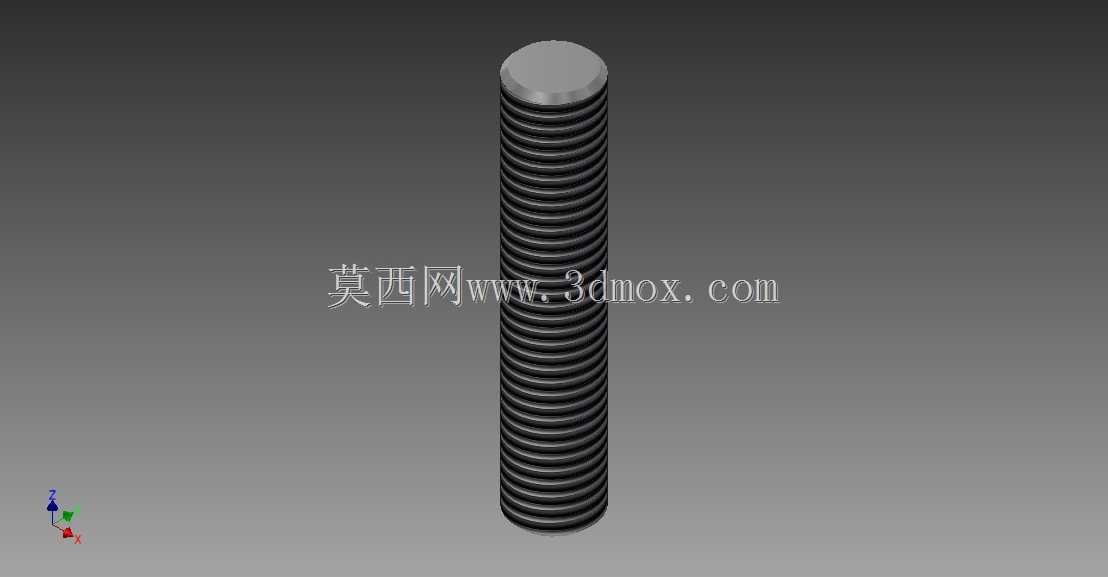

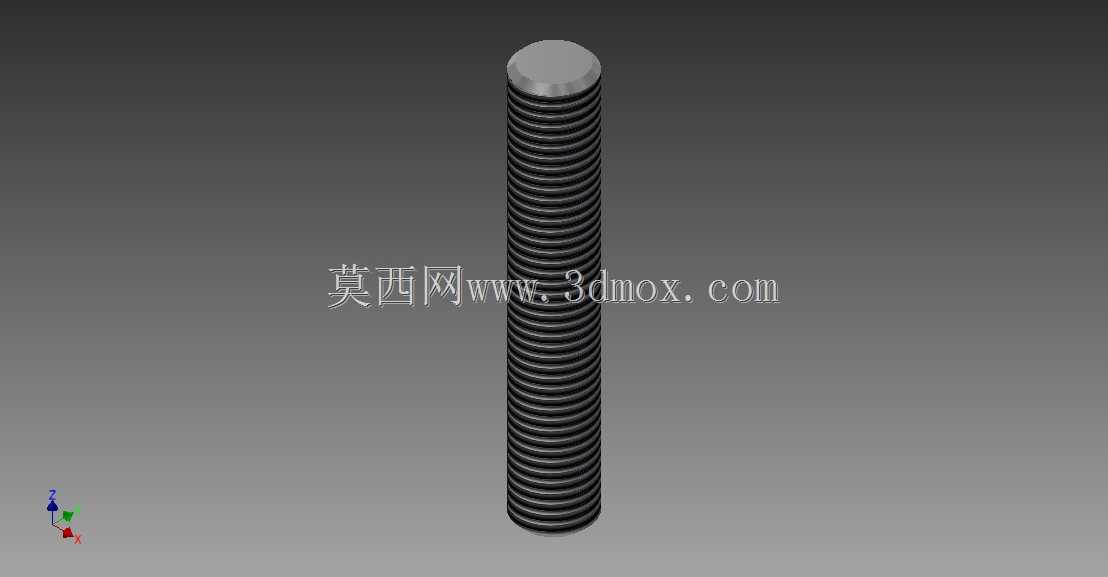

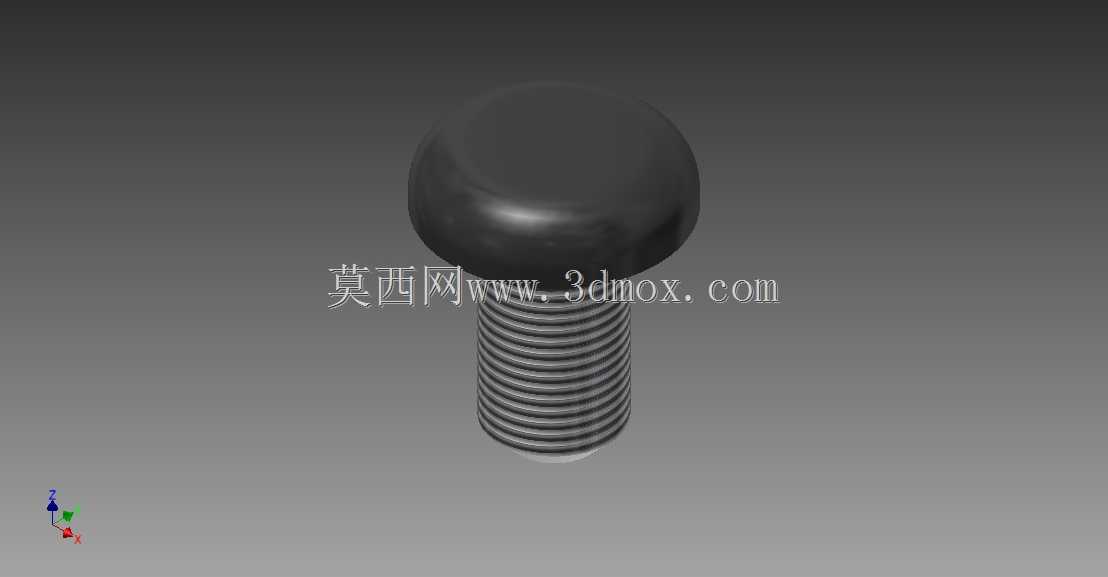

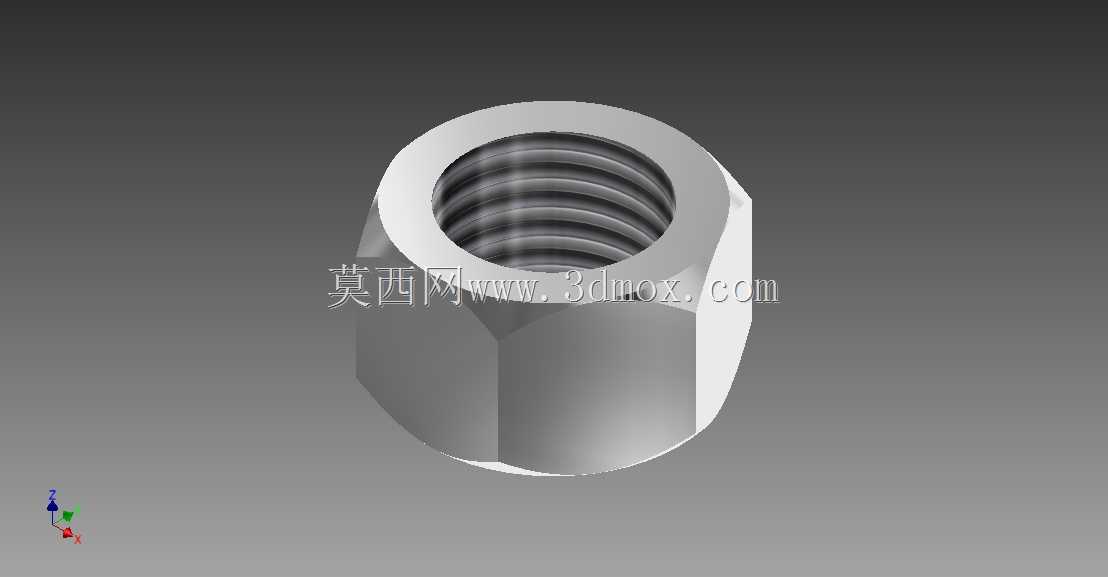

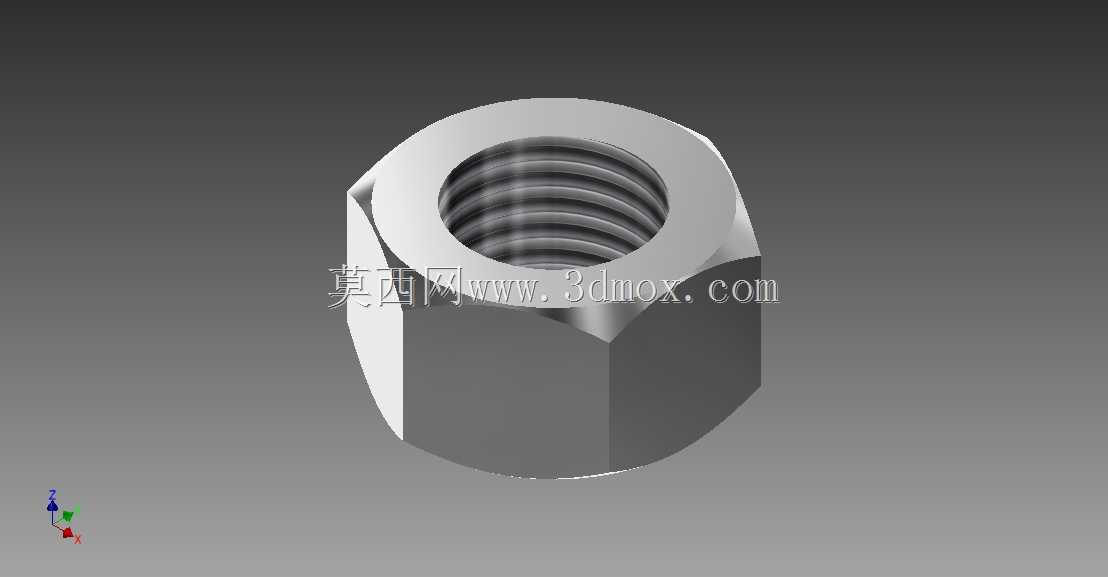

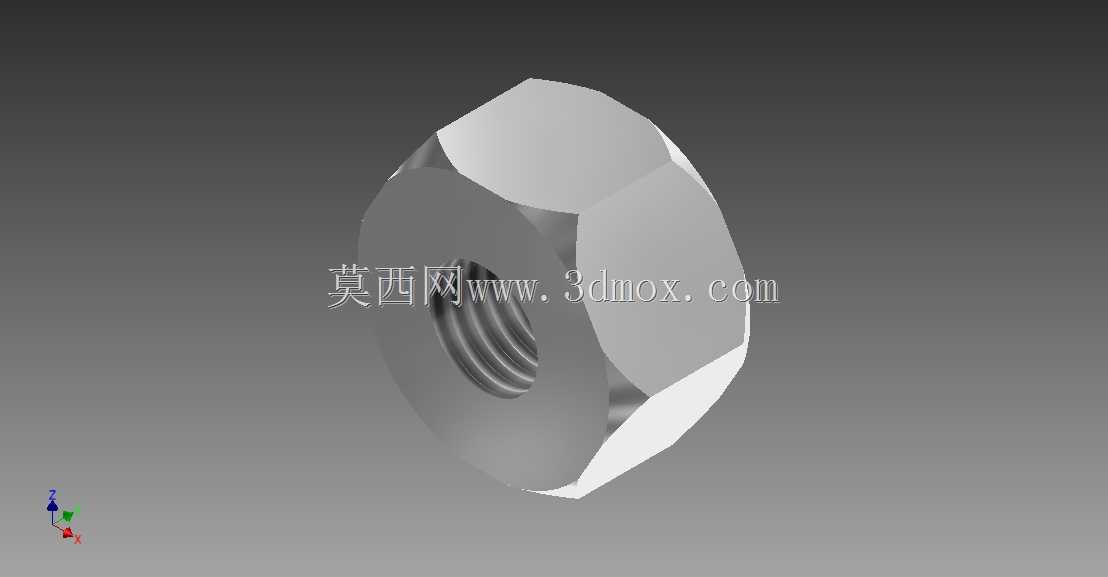

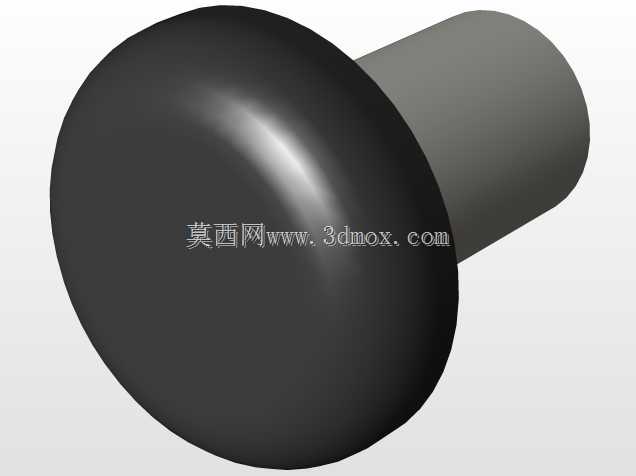

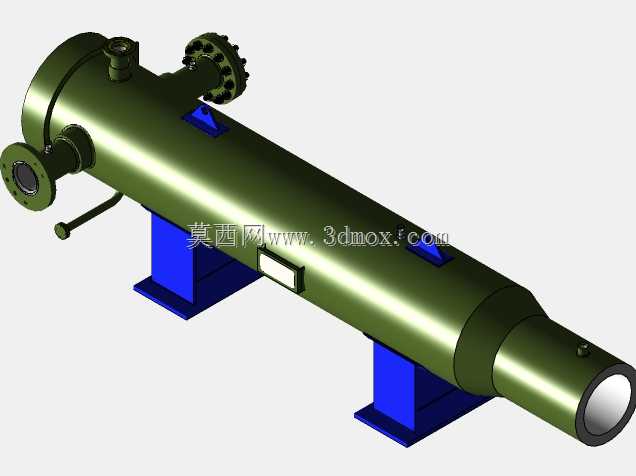

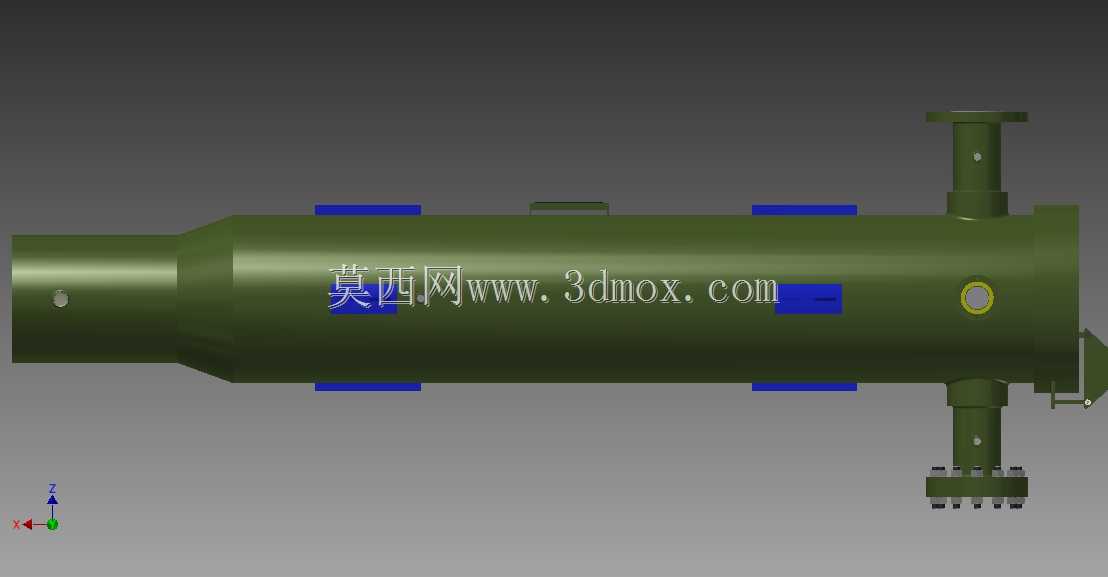

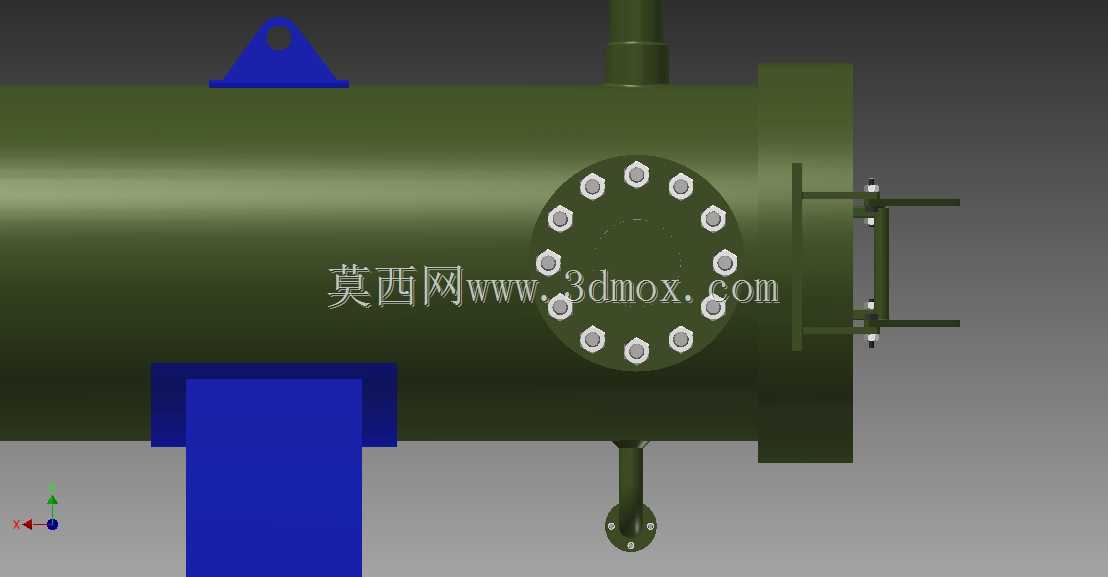

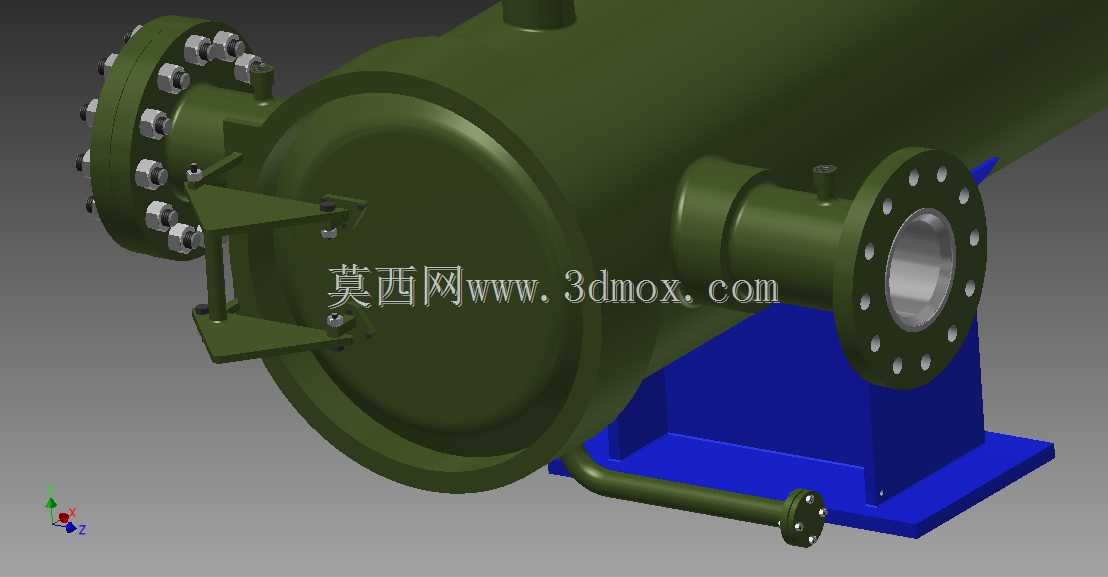

该装置主要应用于油气长输管线、城市燃气管网、化工工艺物料输送管线的日常运维作业场景，是管线清管作业流程中必不可少的核心配套设备，承担着将清管器安全、平稳送入待清理管线内部的关键作用，可有效解决管线投产前内部杂物清除、运行过程中积蜡积液清理、管线内检测作业器具推送等实际作业需求。从实际作业用途来看，该装置能够在管线不停输或停输检修状态下，完成清管器的装填、密封、发送全流程操作，作业完成后可配合对应接收装置完成清管器取出，保障管线输送效率、降低管线内壁腐蚀速率，延长管线整体服役寿命。从功能特性来看，该装置采用卧式筒体结构，端部配置快开式盲板结构，无需拆卸大量螺栓即可快速完成盲板启闭，大幅缩短清管器装填的作业时长，降低现场作业人员的劳动强度；筒体侧面设置多组带法兰的接口，分别用于连接介质输送管线、放空管线、排污管线、压力监测接口，可实现发送过程中的压力调控、介质导通、残液排放与压力实时监测，保障发送作业的安全性；筒体底部配置一体式支撑支座，可直接与现场预埋基础通过螺栓固定，保障设备运行过程中的结构稳定性，避免介质压力波动引发的设备位移或振动。从设计思路来看，整体结构严格遵循压力容器相关设计规范，筒体采用等径圆筒结构匹配对应规格的管线通径，保证清管器能够顺利从筒体进入主管线，避免卡堵风险；快开盲板配置锁止机构与安全联锁结构，当筒体内存在残余压力时无法开启盲板，从结构上杜绝带压开盖的安全隐患；所有外接接口均采用标准法兰连接形式，可直接与现场同压力等级、同通径的管线进行配对安装，无需额外制作转换接头，降低现场安装的施工难度。从外形尺寸与安装边界来看，该装置整体沿管线轴向布置，筒体长度满足常规清管器的装填空间需求，径向尺寸预留了盲板开启的操作空间与法兰螺栓的拆装空间，底部支座的安装孔位按照通用管线站场的安装间距设计，现场安装时仅需核对进出口法兰的通径与压力等级，即可完成对接安装，无需对站场原有管线进行大规模改造，适配多数新建管线站场与老旧站场改造的安装需求。
