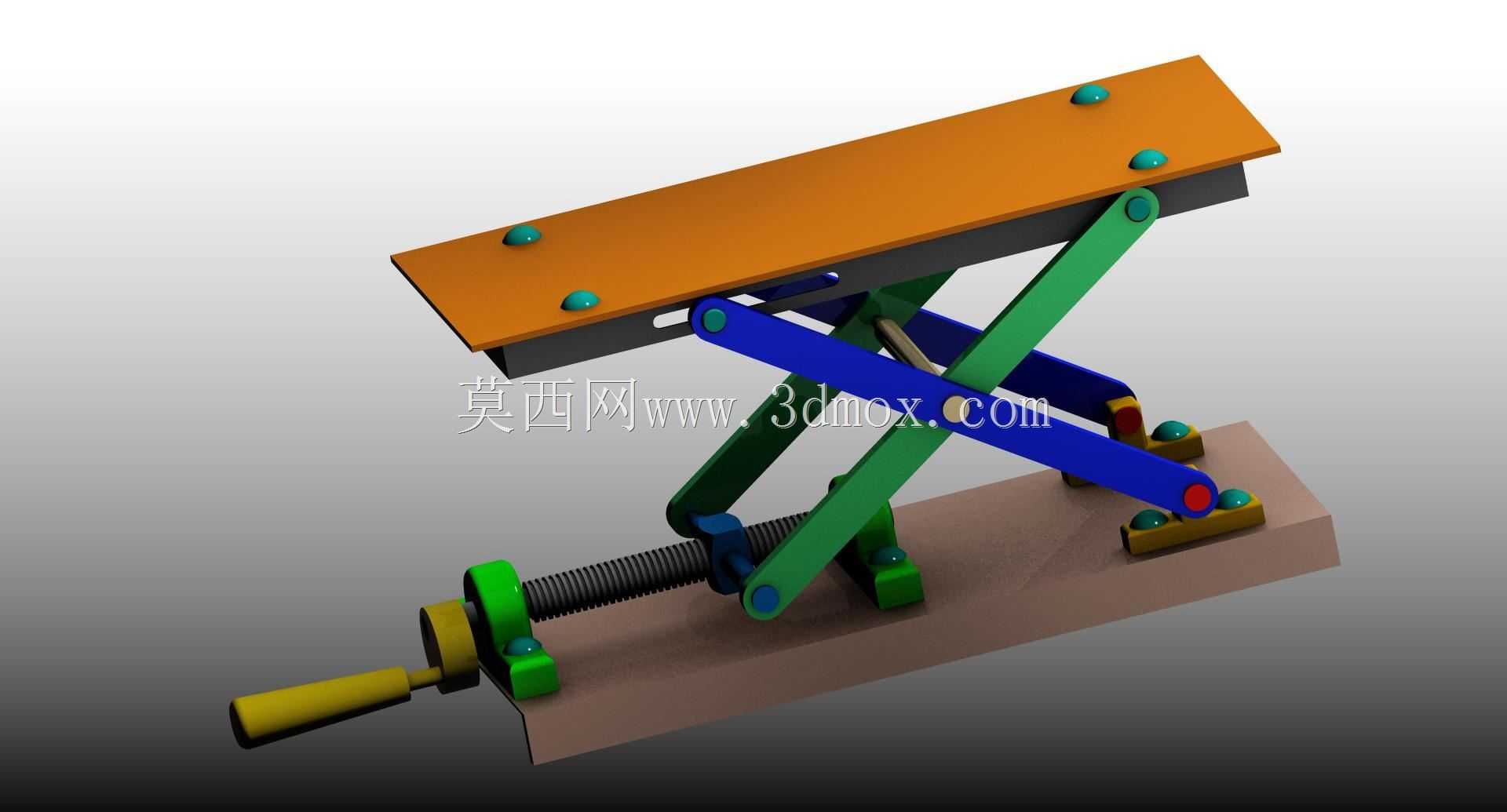

剪叉式手摇螺旋驱动升降作业台结构

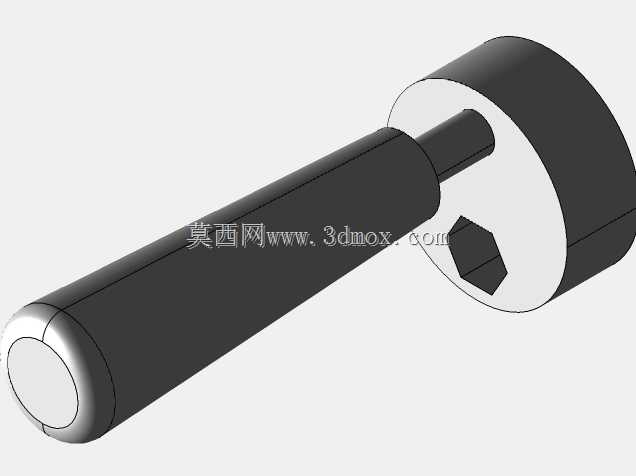

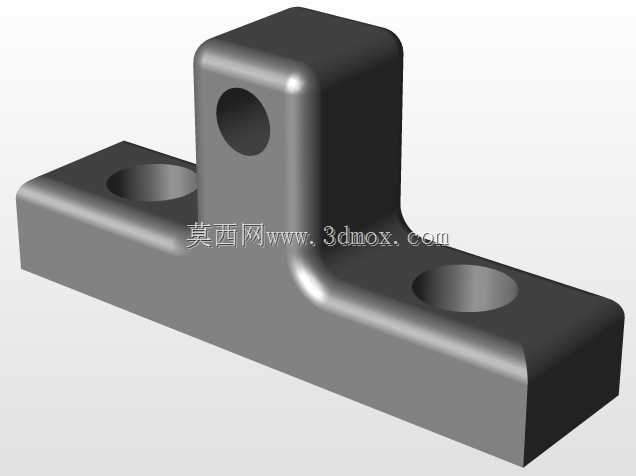

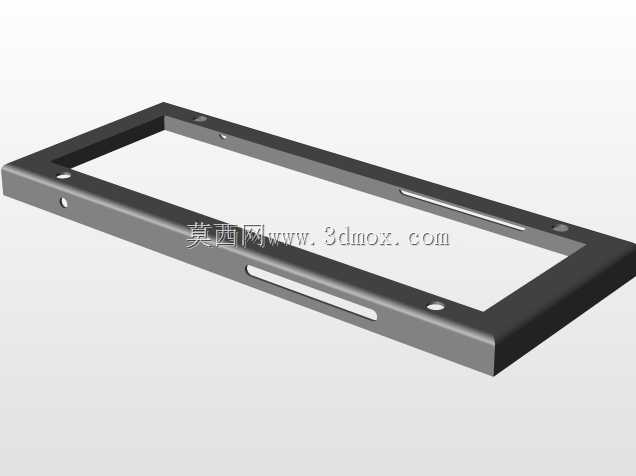

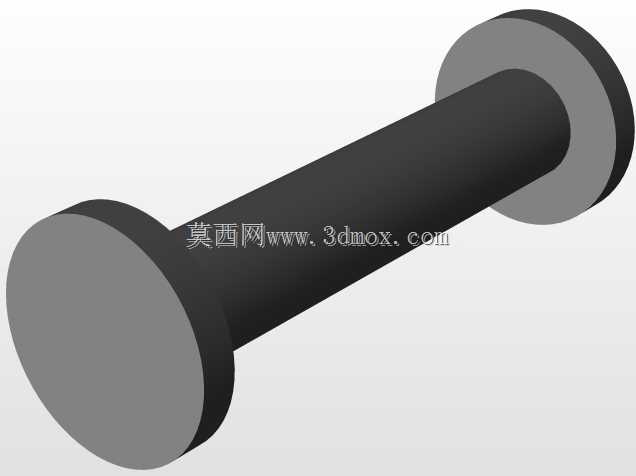

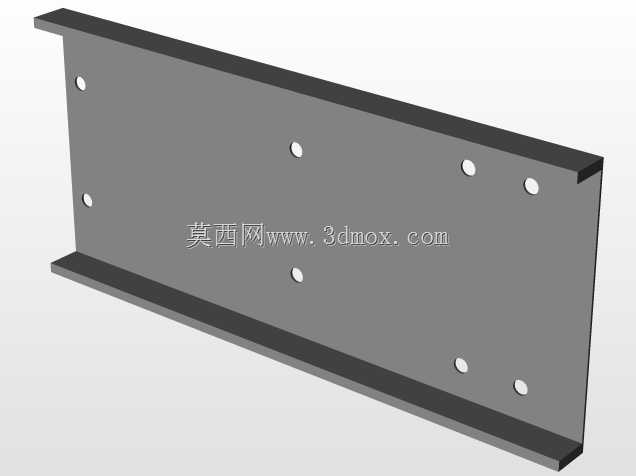

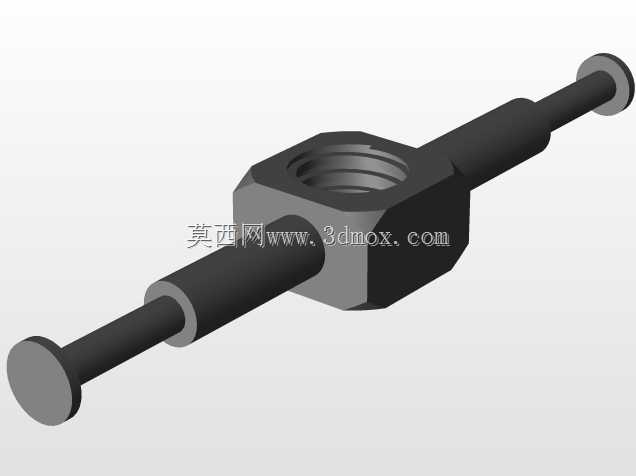

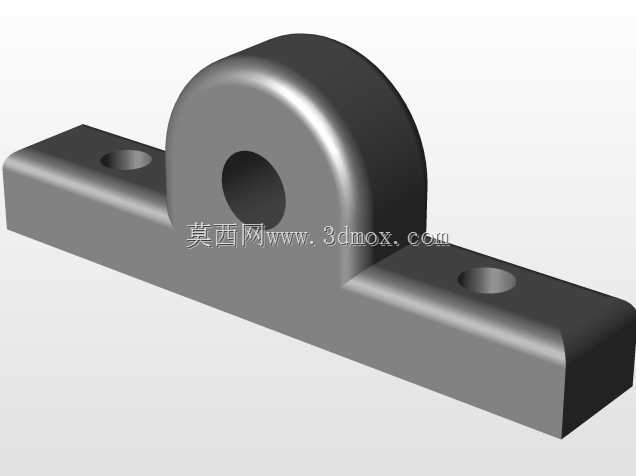

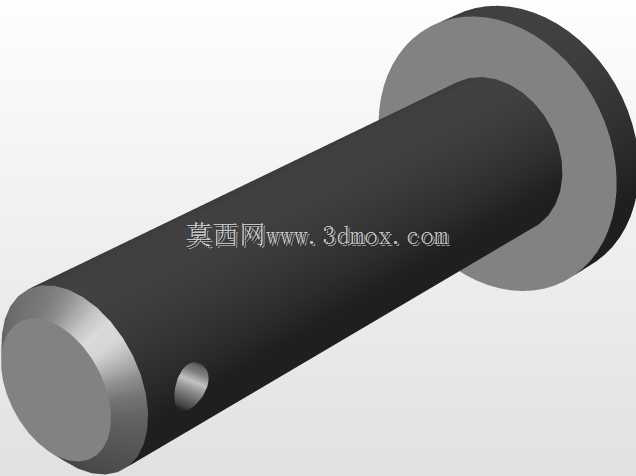

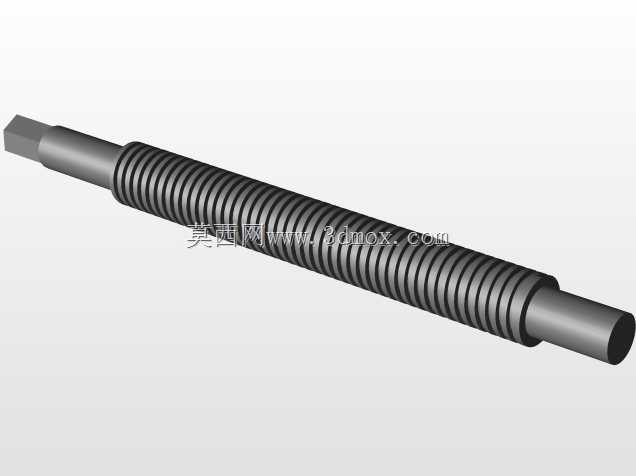

该升降作业结构广泛应用于小型工位物料抬升、轻型设备检修支撑、实验室工装高度调节、小型生产线工位差补等场景，可在无动力气源、电源的作业环境下独立使用，适配仓储小件分拣、模具修配工位高度调整、教学实训机械结构演示等多种实际作业需求，能够稳定承载额定范围内的轻型载荷，实现作业高度的平稳调节，避免人工抬升物料的磕碰风险与作业疲劳。该结构采用剪叉式支撑作为核心承载框架，通过手摇驱动的螺旋传动副实现升降动作，操作人员转动端部手轮即可带动梯形丝杆旋转，驱动与丝杆螺母铰接的剪叉臂开合，进而带动顶部承载平台完成垂直方向的升降调整，整套传动具备反向自锁特性，调整至目标高度后无需额外锁止结构即可稳定保持位置，不会出现载荷下滑、高度回落的问题，作业过程安全可靠。设计过程中优先考虑了结构的受力合理性，两组交叉布置的剪叉臂通过中部铰接销轴形成对称支撑结构，剪叉臂下端分别设置固定铰接座与滑动铰接座，滑动座沿底座导向槽平稳移动，避免升降过程中出现侧向偏移；顶部承载平台与剪叉臂上端采用对应铰接与滑动配合结构，保证平台全程保持水平状态，不会出现倾斜晃动感；丝杆传动副布置在两组剪叉臂的对称中心线上，传动过程中两侧受力均匀，不会出现偏载卡滞的问题。整套结构的安装边界紧凑，底座采用平板式安装结构，可直接固定在作业台面、移动小推车或固定工位基座上，不需要额外预留较大的安装空间；最低工位高度适配常规作业台的初始高度，最高升降行程可覆盖多数轻型作业的高度调节需求，顶部平台预留了标准安装孔位，可根据实际使用需求加装工装夹具、物料托盘、防滑垫等配套附件，适配不同场景的使用要求。结构整体采用模块化设计，各铰接部位均设置耐磨衬套，长期使用磨损后可单独更换易损件，维护成本低廉；手轮操作力经过传动比优化，单人即可轻松完成全行程高度调节，不需要额外辅助工具，操作门槛低，适合各类非专业操作人员快速上手使用。
