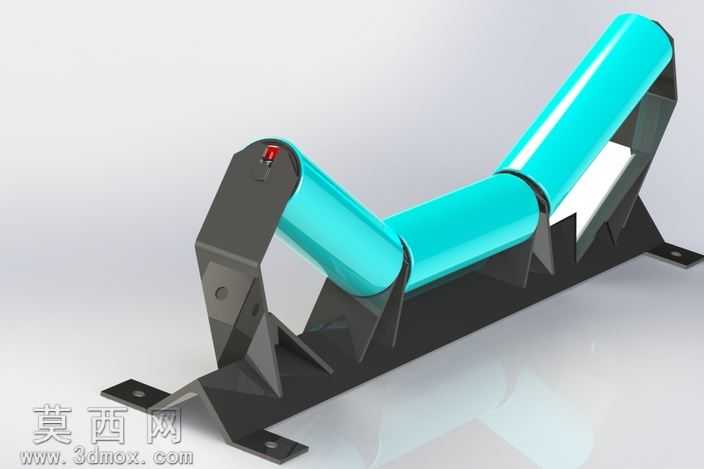

三辊V型槽带式输送机托辊支架结构

本模型为带式输送机核心承载段的三辊V型托辊组支架结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循带式输送机托辊组的通用设计规范，对各零部件的尺寸配合、安装定位进行了精准还原。模型整体由侧边安装支座、倾斜侧托辊安装架、中间水平托辊定位座、端部限位挡板、安装固定耳板等结构件组成，三根托辊呈对称V型排布，两侧托辊倾斜设置形成槽型截面，可有效增大输送物料的承载截面积，避免散状物料在输送过程中出现撒料、跑偏的问题。建模时对支架的折弯结构、焊接连接位置、螺栓安装孔位都做了精细化处理，金属支架部分赋予哑光深灰金属材质，还原碳钢焊接构件的真实质感，托辊辊体部分赋予亮面青蓝色工程塑料材质，模拟高分子耐磨托辊的表面视觉效果，同时对托辊端部的转轴、侧边的纠偏触发装置也做了细节建模，完整呈现该托辊组的实际结构形态。设计过程中重点考量了支架的结构强度与安装便捷性，底部的安装耳板预留了标准固定孔位，可直接与输送机中间架的纵梁进行装配连接，倾斜托辊的安装角度符合通用散料输送的槽角设计要求，既能够保证对输送带的稳定支撑，也可以减少输送带运行过程中的摩擦阻力，侧边设置的触发结构可配套跑偏检测装置使用，实现输送带跑偏状态的实时触发反馈。模型装配关系清晰，各零部件之间无干涉问题，支架的加强筋结构做了合理简化，在保证结构展示完整性的同时优化了模型的整体面数，渲染阶段采用柔和的漫反射光源，突出金属支架的棱角结构与托辊的圆柱曲面特征，清晰展现V型托辊组的排布方式与各部件的连接关系，可用于带式输送机的结构展示、方案设计参考以及相关教学演示场景，直观呈现槽型托辊段的顶部承载结构特点。
