振动筛配套快装式金属铰链结构设计

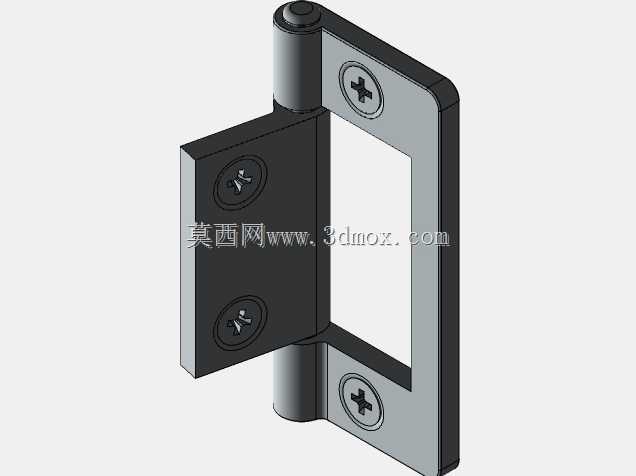

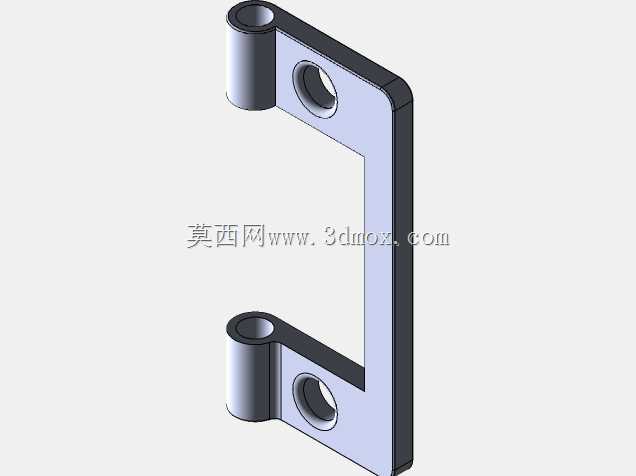

这款铰接连接件主要适配振动筛分设备的检修舱门、观察窗以及侧部防护门板的铰接安装需求，同时也可兼容常规家具柜门、小型设备箱门的转动连接场景，在矿山筛分、建材分级、粮食清选等涉及振动筛应用的工况中，能够长期承受设备持续运行产生的高频往复振动载荷，避免普通铰链在持续振动力作用下出现的螺丝松动、转轴脱落、门板移位等常见故障。从功能特性来看，该铰链采用对称式双折边安装基座设计，单侧基座预留三个沉头螺丝安装位，安装后螺丝头部完全沉入基座平面内，不会突出表面刮蹭操作人员或剐蹭相邻部件，中间转轴采用一体化卷边成型工艺，转轴与基座的配合间隙经过精准调校，既保证门板转动时无卡顿、无异响，又能控制径向晃动量在极小范围内，避免振动工况下门板与门框之间出现碰撞异响。设计过程中充分考虑了振动工况的受力特点，整体采用等强度结构设计，基座弯折处做了圆弧过渡处理，避免直角弯折带来的应力集中问题，在长期承受交变载荷的情况下不会出现弯折处断裂的问题，3毫米的主体板材厚度经过受力校核，既能满足振动筛设备上的承重与抗振需求，又不会过度增加材料成本与整体重量。安装边界方面，该铰链为明装式结构，不需要在门板或门框上做嵌入式开槽处理，安装时只需要在对应安装位置预钻对应规格的螺丝底孔，将两侧基座分别贴合固定在门框与门板的安装平面上即可完成装配，转动开合角度可达到常规柜门所需的180度范围，转动过程中基座边缘不会与门板、门框产生干涉，适配的门板厚度范围覆盖常规振动筛检修门的1.5毫米到5毫米钢板，也可适配16毫米到25毫米厚度的实木家具柜门，安装时可根据门板与门框的贴合间隙，微调基座的固定位置来调整门板的配合松紧度，不需要额外搭配调整垫片。日常使用过程中，该铰链的转轴部位可定期加注润滑脂来降低转动磨损，外露的金属表面可根据使用场景选择镀锌、喷塑等不同表面处理方式，适配潮湿、多粉尘等不同的恶劣工作环境，在振动筛设备上使用时，能够保证检修门开合顺畅，关闭后配合锁具可实现门板与门框的紧密贴合，避免筛分过程中物料粉尘从门缝溢出，同时在设备检修时可快速翻开门板，不需要完全拆卸铰链即可完成内部筛网、激振部件的检查与更换，大幅降低设备日常维护的操作难度。
