带气动执行机构方形风管空气挡板

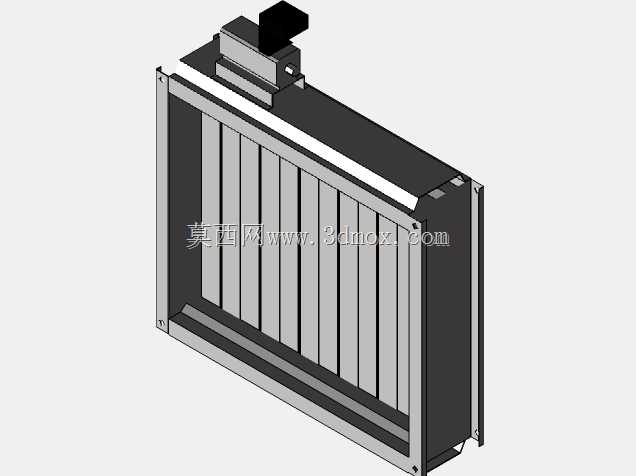

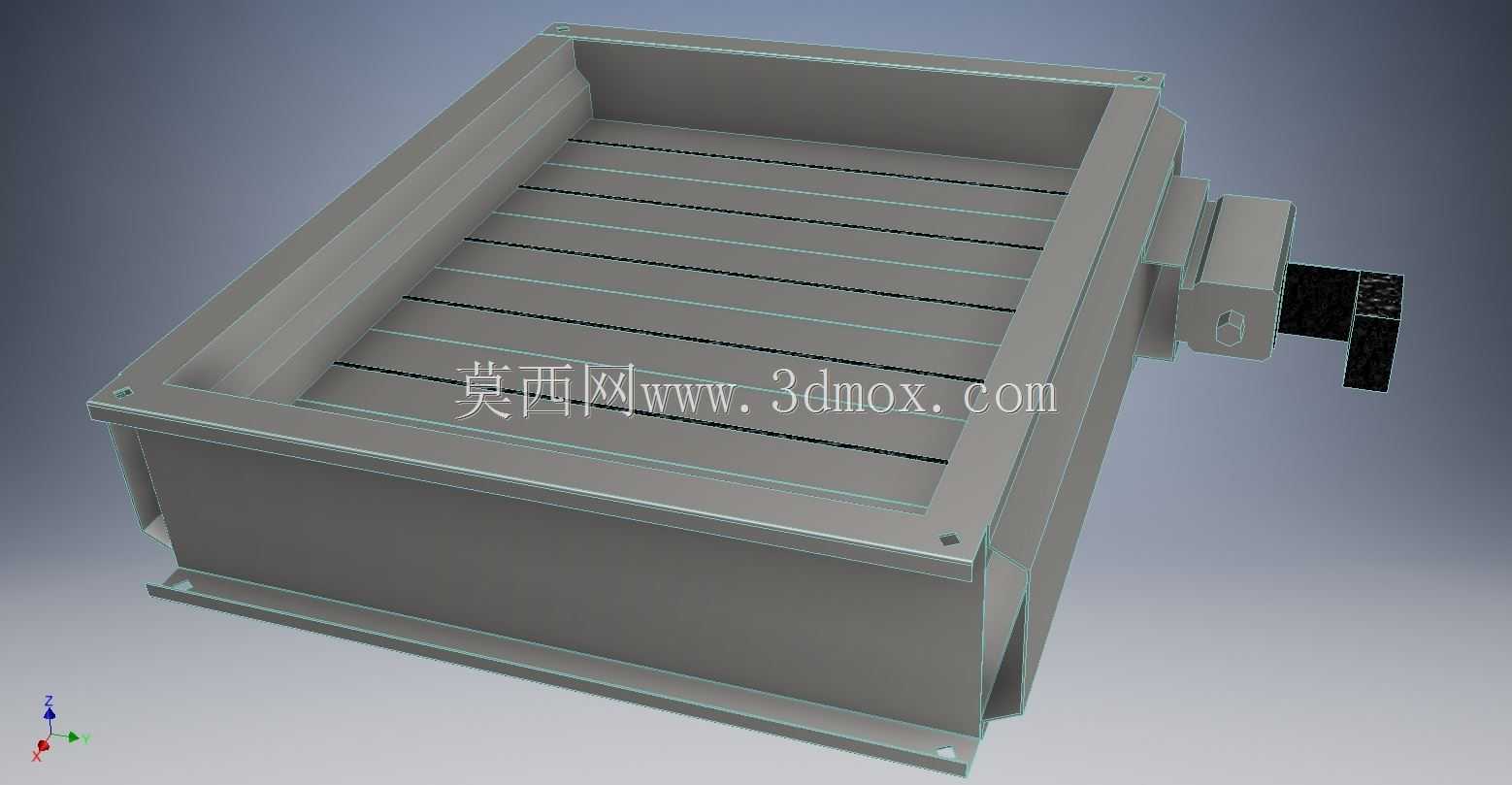

这款方形风管空气挡板主要应用于工业与民用建筑的通风空调系统、工艺排风系统、新风输送系统中，是通风管路中实现风量调节、气流通断控制的核心功能部件，可适配各类矩形截面的金属通风管道，在商用楼宇中央空调送风段、工厂车间除尘排风支管、洁净室新风输送管路、实验室通风柜排风系统等场景中广泛使用，能够根据系统运行需求调整风道内的通风截面积，从而精准控制对应管段的空气流量，也可在系统检修、特定区域关停时实现管路的密闭隔断，避免气流串扰影响系统整体运行效率。该挡板采用外置气动执行机构驱动，相比传统手动挡板无需人员抵达管路安装位置操作，可接入楼宇自控系统或工业通风控制系统实现远程自动控制，响应速度快，调节动作平稳，能够适配系统的自动化运行需求，执行机构与挡板主体采用侧装式结构，不会额外占用风道轴向的安装空间，适配狭小吊顶内、设备夹层等空间局促的管路安装场景。产品主体采用框架式方形结构，外框采用折边成型的刚性边框设计，边框预留标准法兰连接边，可直接与同规格的矩形风管法兰通过螺栓紧固连接，安装时无需额外制作过渡连接件，边框内侧设置多片平行排布的导流叶片，叶片边缘设置密封结构，在完全闭合状态下可有效降低漏风率，叶片转轴采用低阻尼转动结构，转动过程无卡滞，长期运行也不会出现转轴锈蚀卡涩的问题。设计过程中充分考虑通风管路的实际安装边界，整体结构紧凑，执行机构突出主体的尺寸经过优化，不会与周边管线、建筑结构产生干涉，叶片的排布角度经过流体仿真验证，在全开状态下气流阻力小，不会产生明显的风噪与压损，在调节过程中叶片转动角度与过流面积呈线性对应关系，便于控制系统实现风量的精准标定。挡板的叶片采用加强筋结构设计，在较高风压的管路中也不会出现叶片变形、颤动的问题，可适配中低压通风系统的运行压力要求，整体结构无突出的尖锐边角，安装与后期维护过程中不会划伤作业人员，执行机构与挡板转轴的连接部位设置密封组件，避免管路内的带尘气流、潮湿空气侵蚀执行机构内部元件，延长部件的整体使用寿命。
