台式机金属外壳ATX电源装置结构设计

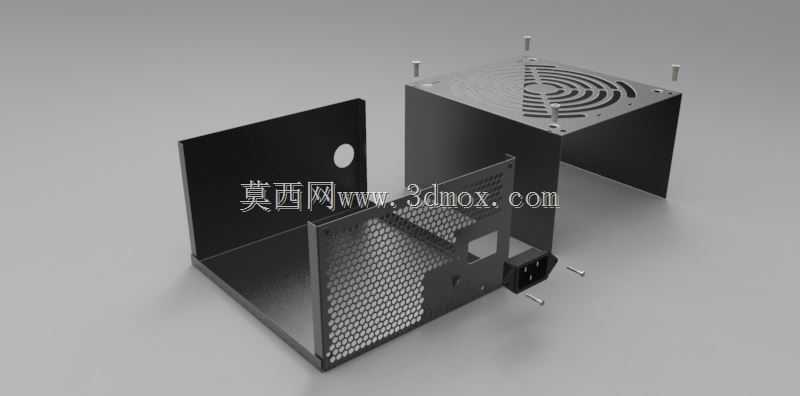

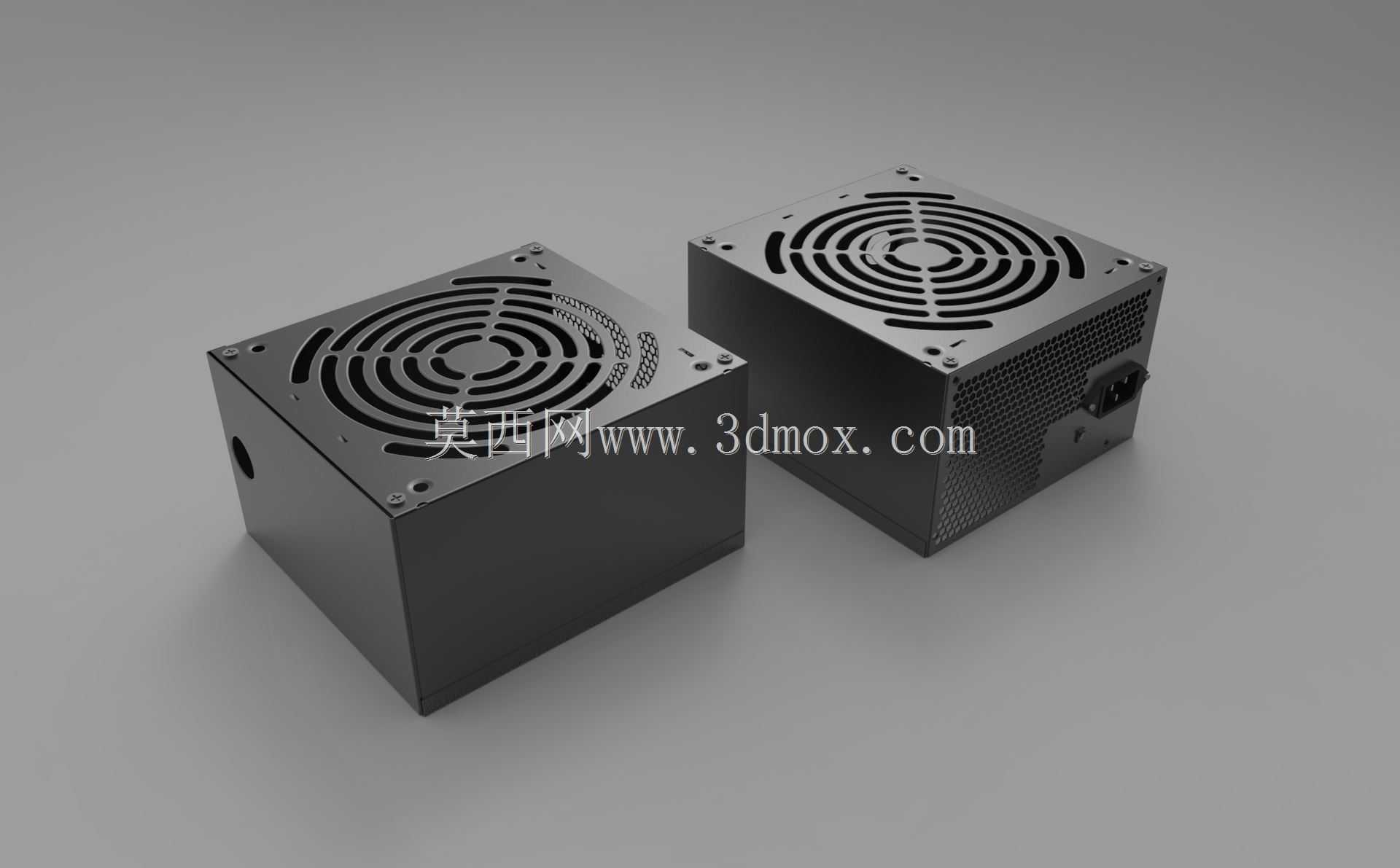

这款台式机电源装置采用全金属钣金外壳结构，是台式计算机主机内部的核心供电转换部件，主要应用于家用台式电脑、商用办公主机、入门级工作站等常规台式计算设备场景，承担着将市电交流高压转换为主机内部各硬件可用的低压直流电的核心功能，为CPU、主板、显卡、存储设备、散热风扇等所有机箱内部件提供稳定、纯净的电力供给，是保障整套电脑系统稳定运行的基础硬件。从功能特性来看，该电源外壳采用封闭式金属板弯折拼接结构，金属材质一方面可以提供足够的结构强度，保护内部的PCB电路板、电容、电感、变压器等核心电子元件不受外力挤压、磕碰损坏，另一方面金属外壳可以形成完整的电磁屏蔽层，有效阻隔内部电路工作时产生的电磁辐射向外泄漏，避免对主机内其他硬件以及周边无线设备造成电磁干扰，同时也能阻挡外界的电磁杂波侵入电源内部影响供电稳定性。外壳顶面设计有同心圆阵列排布的通风栅格，对应内部散热风扇的出风路径，栅格采用等宽缝隙设计，在保证足够通风面积的同时，能够阻挡较大尺寸的异物进入电源内部触碰高速旋转的风扇扇叶或带电元件，降低安全隐患；外壳侧面则布置了高密度的冲孔网面，作为冷风进风通道，配合内部风扇形成贯穿式的散热风道，能够将电源内部功率元件工作时产生的热量快速带出壳体外，避免元件长期高温工作加速老化。从设计思路来看，整体外形采用标准ATX电源的方正立方体构型，边角做了小圆弧过渡处理，既避免钣金锐边造成装配划伤，也能适配标准机箱的电源安装位尺寸；壳体上预留的螺丝孔位完全遵循通用ATX电源的安装孔距标准，能够兼容绝大多数标准台式机箱的电源安装仓位，安装时只需将电源推入机箱对应仓位，对准孔位拧入固定螺丝即可完成固定，无需额外调整适配。外壳后端预留了市电输入接口、电源开关以及必要的通风缺口，对应内部接口的安装位置，用户在机箱外部即可完成电源线插拔与电源通断操作，无需打开机箱侧盖。在安装边界方面，整体长宽高尺寸完全符合ATX电源的通用规范，长度控制在常规标准范围内，不会出现过长挤压机箱内部硬盘仓位、走线空间的问题，壳体表面采用哑光黑色喷涂处理，既提升了金属外壳的防锈耐腐蚀能力，也能适配绝大多数机箱内部的深色风格，不会产生视觉突兀感。壳体上的所有通风开孔都做了毛刺打磨处理，避免装配和使用过程中割伤线材或操作人员手指，拼接处采用咬合折边加螺丝固定的结构，既保证了壳体的整体结构强度，也方便后期维护时拆开外壳清理内部积灰、更换故障元件。
