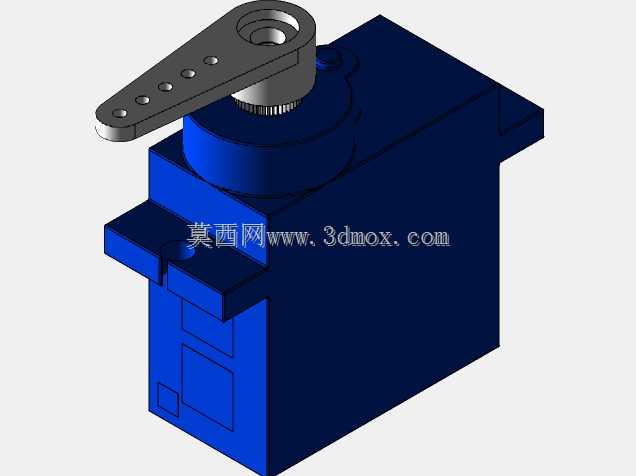

带一字摇臂的小型舵机结构设计

这款带一字摇臂的小型舵机，是小功率角度控制场景下常用的伺服执行部件，广泛应用在航模舵面操控、小型机器人关节驱动、智能门锁锁舌传动、自动化设备微动工位调节、3D打印机自动调平机构、桌面级机械臂末端执行等场景中，能够在收到控制信号后快速输出指定角度的偏转动作，实现精准的位置控制，相比普通直流电机具备闭环位置反馈能力，不会出现负载下丢步、位置偏移的问题。

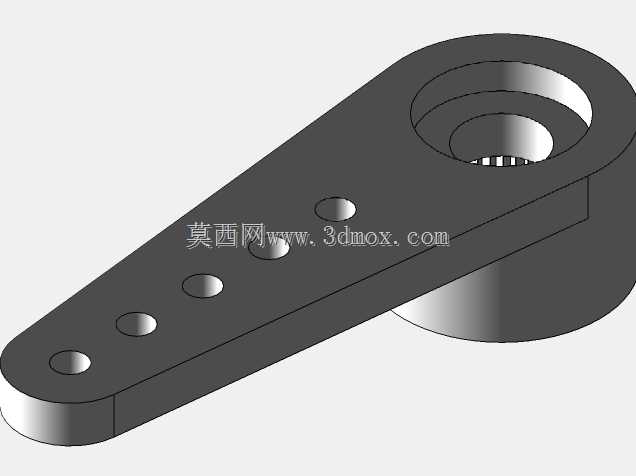

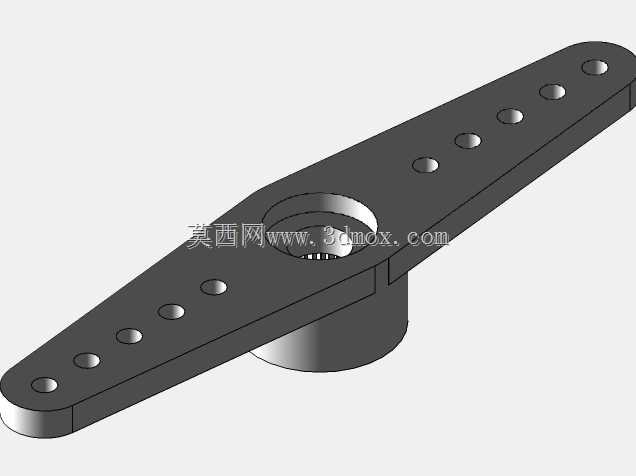

从实际用途来看，这类舵机核心是将电信号转换为机械角度输出，顶部搭载的一字型金属摇臂预留了多个等距安装孔位，可适配不同长度的连杆传动结构，既可以直接带动轻质负载完成摆动动作，也能通过连杆机构将旋转运动转换为直线往复运动，适配推拉类的动作需求，在小负载、高精度角度控制的场景下，相比其他传动方案具备结构紧凑、控制简单、成本可控的优势。

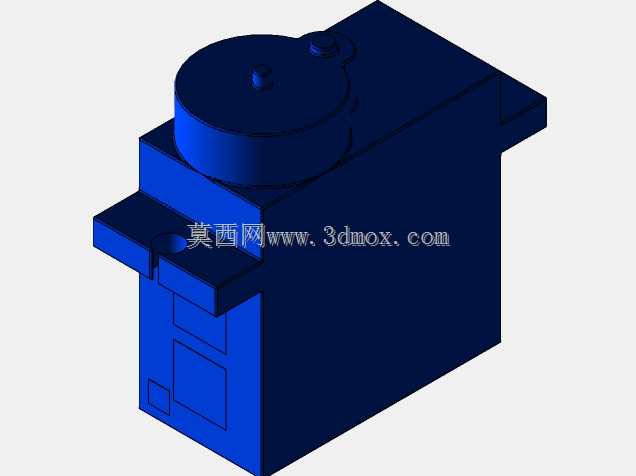

产品功能特性上，这款舵机集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路于一体，外壳采用方正的一体式结构设计，侧面预留了标准的安装凸耳与定位孔，可直接通过螺丝固定在设备安装基板上，不需要额外设计复杂的固定支架；顶部输出轴采用齿形花键结构，摇臂与输出轴配合后可通过顶部锁紧螺丝固定，避免大负载下摇臂打滑，同时花键结构支持摇臂多档位角度调整，安装时可根据初始零位需求灵活调整摇臂安装角度，适配不同的行程边界。

设计思路上，这款舵机优先考虑了小空间安装的适配性，整体外形采用规整的长方体造型，所有边角做了小圆弧过渡处理，避免安装时与周边结构产生干涉；内部减速齿轮组采用多级减速设计，在有限的体积内实现足够的输出扭矩，同时将控制电路集成在电机侧的空余空间内，最大化压缩整体体积，适配桌面级小型设备的紧凑安装需求。外形尺寸与安装边界方面，舵机主体的长宽高尺寸适配行业通用的9g微型舵机安装规范，两侧安装凸耳的孔距符合通用安装标准，可直接替换同规格的常规舵机产品；顶部摇臂的长度覆盖了常用的摆动行程范围，摇臂上的安装孔孔径适配标准M2连杆螺丝，摆动时的最大回转半径经过核算，不会超出主体侧面的安装边界，避免摇臂摆动时触碰周边安装结构，输出轴的中心高度与主体顶面保持固定尺寸，方便设计安装结构时提前预留运动空间，确保摇臂在0到180度的常用摆动角度范围内无结构干涉。
