TB6560数控控制器用接线适配器插座

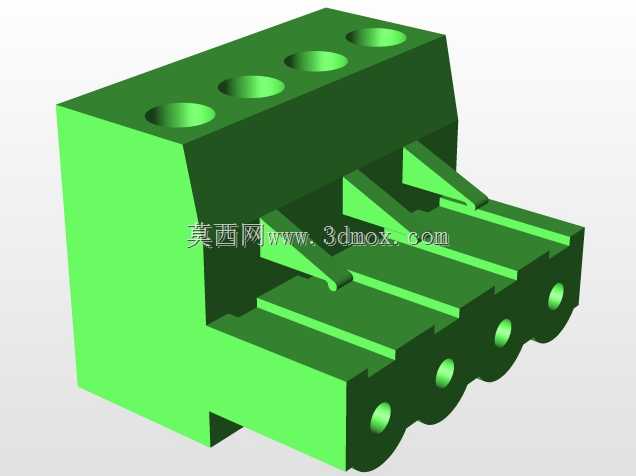

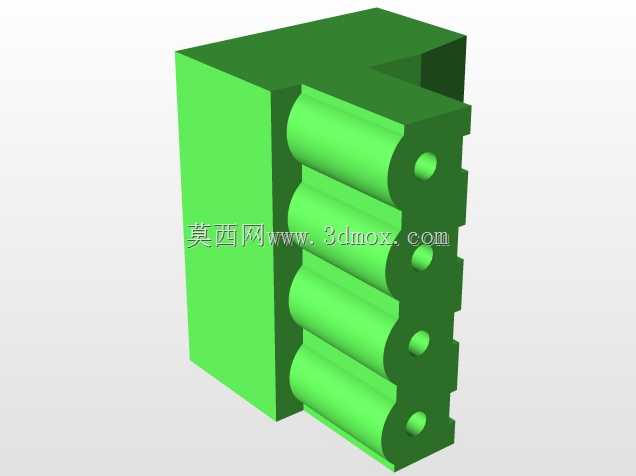

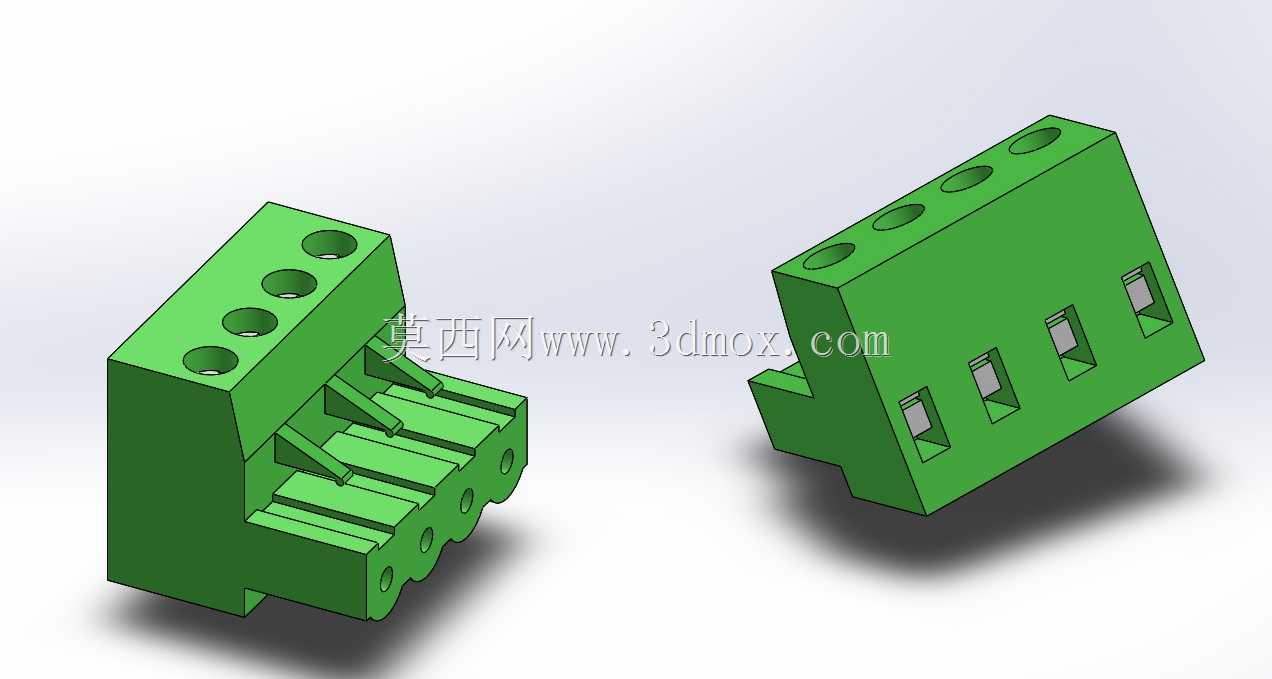

这款适配器插座是专为TB6560型数控控制器配套设计的电气连接部件，在小型数控雕刻机、桌面级数控铣床、步进驱动控制柜体等设备的电气装配场景中承担核心的线路转接功能，能够解决控制器板载引脚直接接线易松动、线序易混乱、后期维护拆换不便的实际痛点，为控制回路与外部执行器件之间提供稳定可靠的插拔式连接界面。产品分为两个功能独立的插接单元，其中一个单元适配继电器侧的控制信号接线，另一个单元对应步进电机的动力与信号线路连接，两个单元采用同壳体一体化的结构设计，安装时可一次性完成两组回路的对接固定，减少控制器内部的零散接件数量，优化柜内走线布局。从功能特性来看，插座本体采用绝缘性能优异的工程塑料注塑成型，具备良好的抗冲击性与耐温性能，能够适配数控设备长时间运行时柜内的温升环境，避免绝缘失效引发的线路短路风险；接线端采用螺钉压接式结构，上部的四个圆形接线孔可对应接入不同线径的导线，压接后导线与内部导电件接触紧密，可承受步进电机运行时的持续电流通过，不会出现接触不良导致的信号丢步、动力不足问题；插接侧采用带防呆限位的插片结构，与控制器端的对应插座对接时可自动对齐线序，避免插反引发的器件烧毁问题，插接到位后有明显的卡位反馈，设备运行过程中的振动不会导致接插件松脱。设计过程中充分考虑了数控控制器内部的紧凑安装空间，整体外形采用方正的块式结构，侧壁设置有加强筋结构，既提升了壳体的结构强度，避免接线拧螺钉时壳体发生形变，也合理控制了整体壁厚，在保证绝缘强度的前提下压缩了产品的整体体积；安装边界适配TB6560控制器板载的预留安装位，两个插座单元的间距与板端插针间距完全匹配，安装时无需额外打孔改造，可直接对位插接固定，接线操作时上部的接线孔朝向柜体外侧，操作人员无需探入柜体深处即可完成导线的压接与拆换，大幅降低了设备组装与后期维护的操作难度。在实际应用中，这款插座可将控制器板上细密的插针转化为大尺寸的螺钉接线端，适配0.5-2.5平方毫米的多股铜芯导线连接，无论是继电器端的低压控制信号传输，还是步进电机端的脉冲信号与动力电流传输，都能保证连接的稳定性，有效降低设备运行过程中因接线故障导致的停机概率，是小型数控设备电气装配中实用性极强的配套连接部件。
