12毫米规格直线传动光轴结构设计

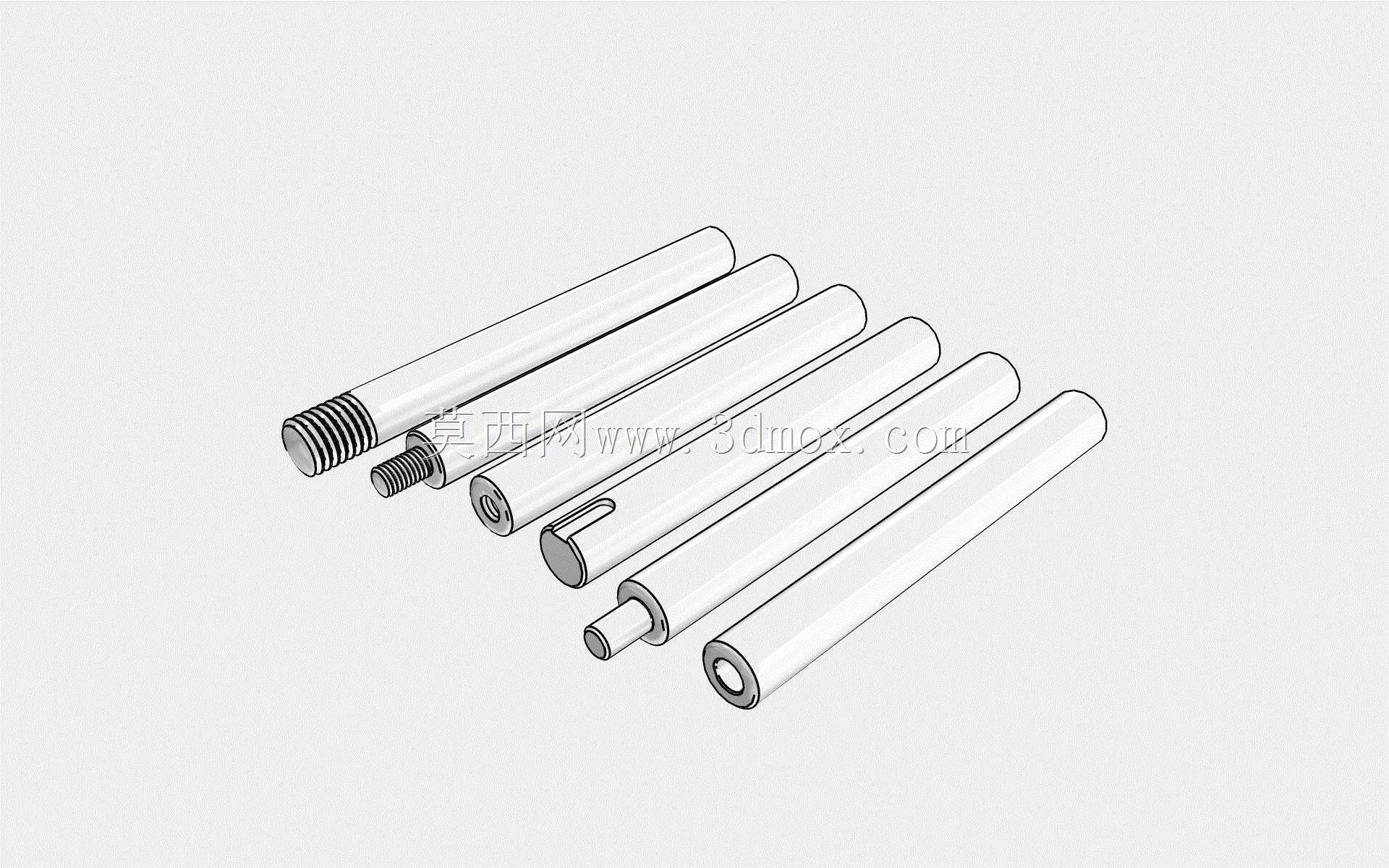

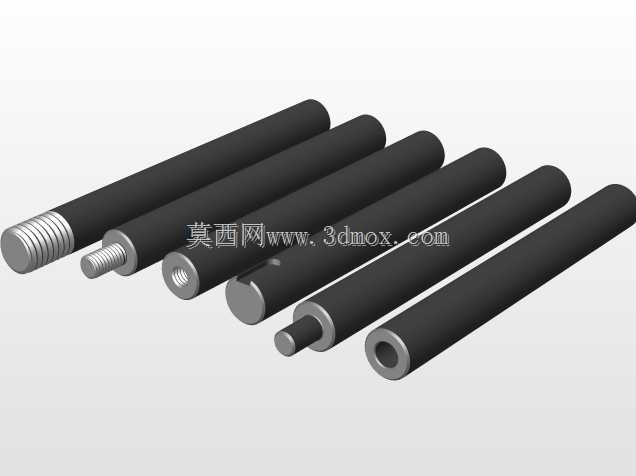

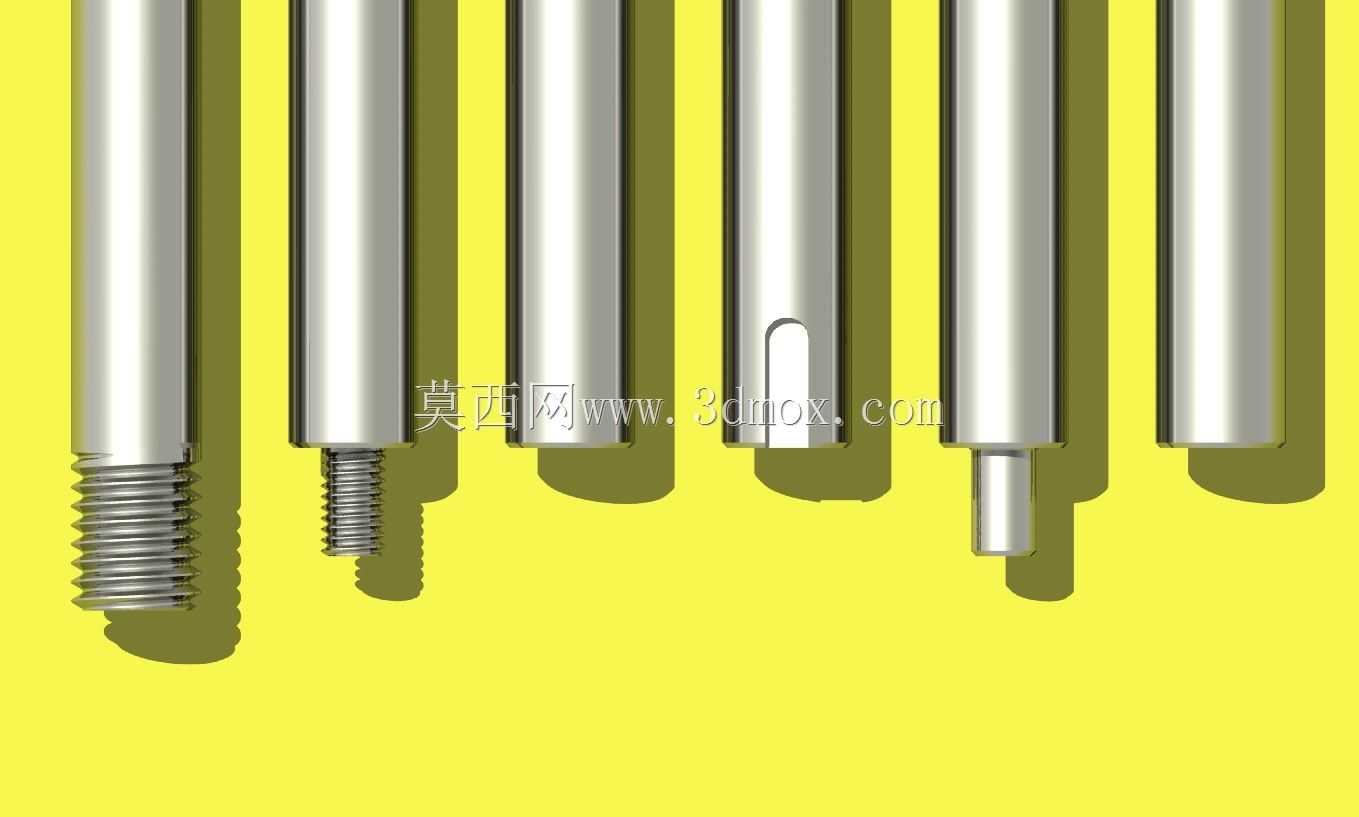

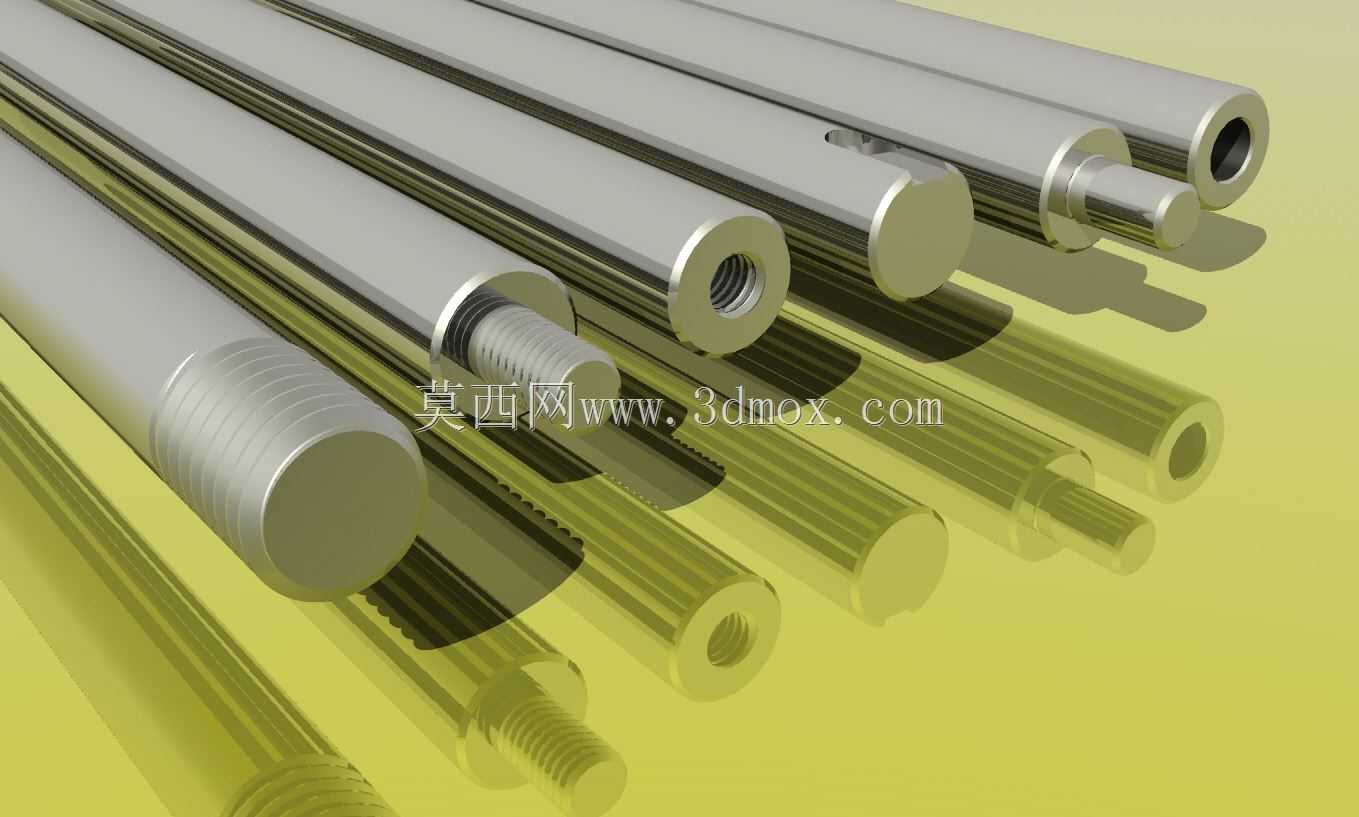

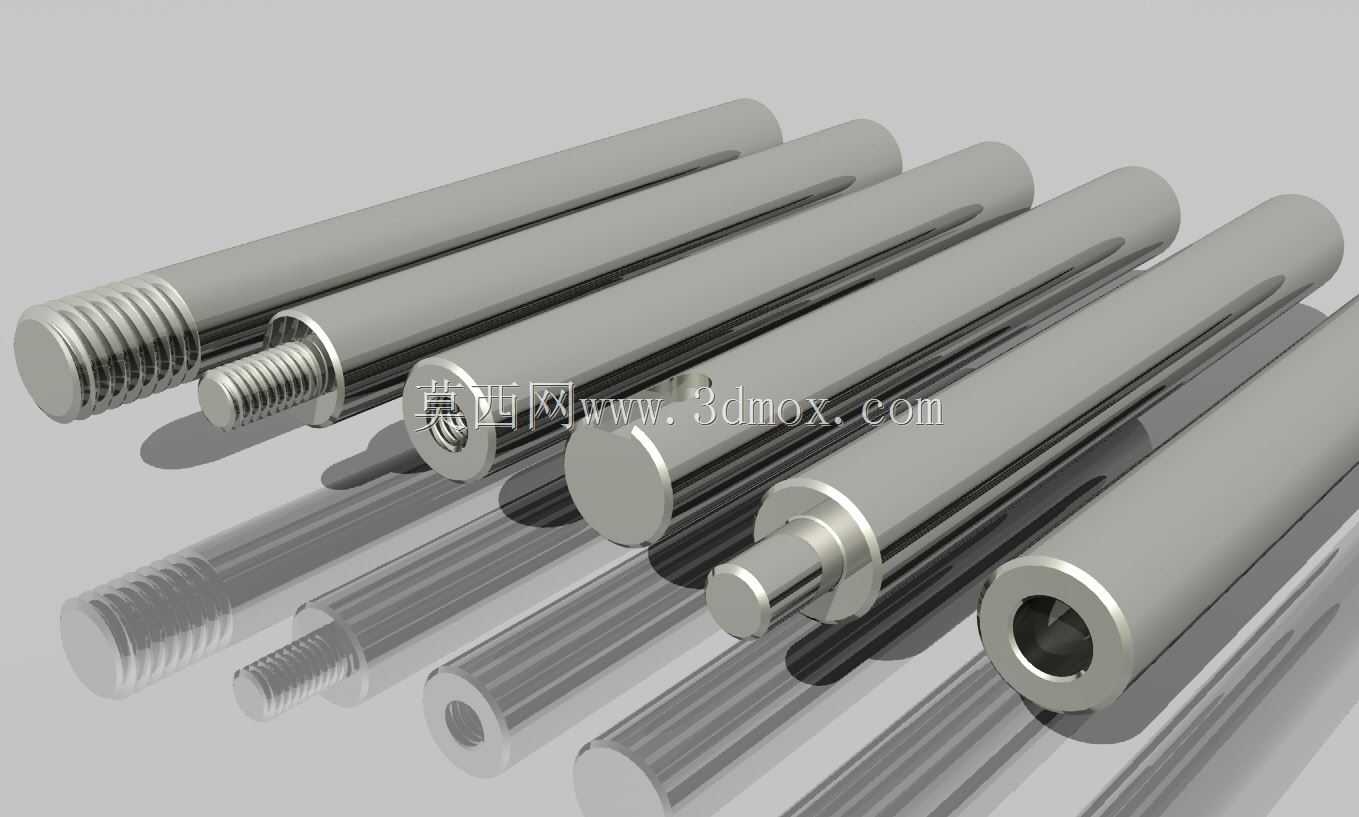

这款直径12毫米的直线轴，是工业传动与导向系统中应用极为广泛的基础零部件，在自动化生产线、精密检测设备、包装输送机械、机床进给机构、3D打印运动模组、电子装配工装等场景中承担核心的直线运动导向与载荷传递作用。在实际设备运行过程中，这类轴件既可以作为滑动轴承、直线轴承的配套支撑载体，引导运动部件沿固定轴向做高精度往复位移，也可作为简单的承重连接轴，传递小幅轴向载荷与径向支撑力，是保障设备运动精度、运行稳定性的关键基础零件。从功能特性来看，该系列直线轴覆盖了多种端部结构形式，包含全光面无加工款、端部外螺纹连接款、端部内螺纹锁紧款、带台阶定位款、空心减重款等不同结构，能够适配不同的安装固定需求：外螺纹款可直接配合螺母实现端部锁紧固定，无需额外加工定位结构；内螺纹款可在轴端安装连接接头，适配紧凑安装空间下的部件连接；带台阶款可通过轴肩实现轴向定位，省去轴用挡圈等额外定位零件的装配工序；空心款在保证结构强度的前提下大幅降低自身重量，适合对运动部件惯量有严格要求的高速往复运动场景。在设计思路上，该轴件以12毫米公称直径为统一尺寸基准，严格控制轴身的圆柱度与表面粗糙度，轴身工作段采用连续光滑圆柱面设计，保证与直线轴承、滑动衬套配合时的运动顺滑度，避免出现卡滞、爬行等影响运动精度的问题；端部加工结构均做了过渡倒角处理，既方便装配时引导轴承、衬套等配套零件顺利装入，也能消除端部锐边带来的装配划伤风险；不同结构款的轴身有效工作长度保持统一的尺寸边界，安装定位尺寸做了标准化适配，可直接替换同规格的标准直线轴，无需对设备安装位做二次修改。从安装边界来看，该轴件适配公称内径12毫米的标准直线轴承、铜基滑动衬套、工程塑料自润滑衬套，安装时可配合支撑座、轴用挡圈、锁紧螺母等标准配件完成固定，轴端连接结构的螺纹规格、台阶尺寸均遵循通用五金配件的尺寸规范，能够兼容市面上多数常规直线运动模组的安装尺寸要求，不管是用于新设备的传动导向结构设计，还是旧设备的易损件替换，都能快速完成适配装配，有效降低设备的设计与维护成本。轴身整体采用均匀圆柱结构，无额外异形凸起，在存储、转运、装配过程中不易出现磕碰变形，能够稳定保持自身的形位精度，为设备长期稳定运行提供可靠的结构支撑。
