自行车通风散热型盘式制动碟刹结构

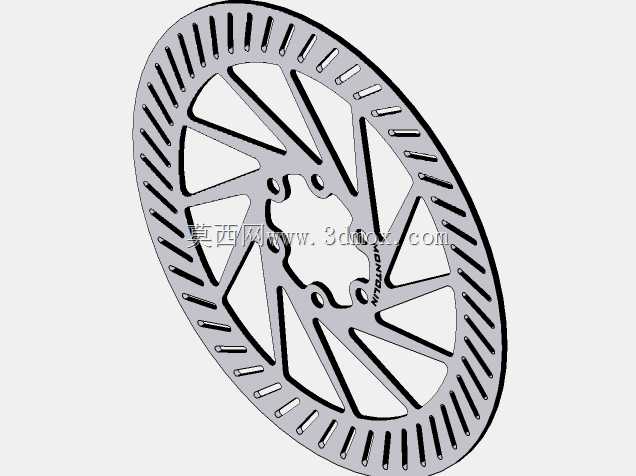

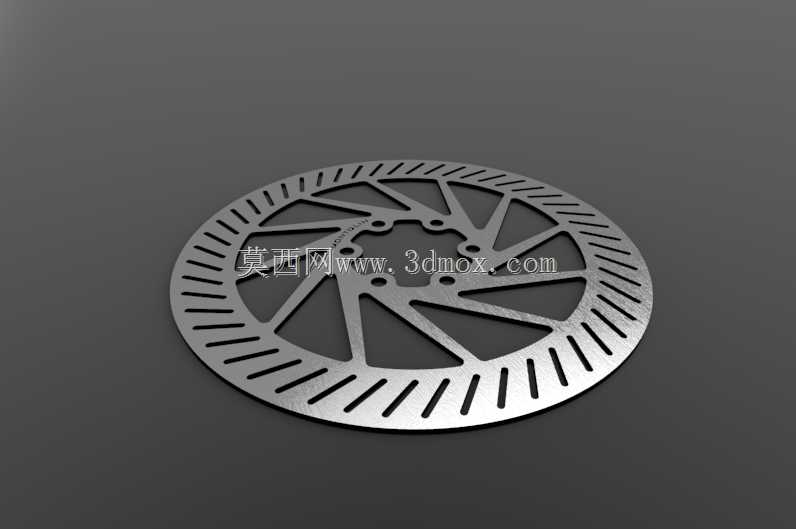

该盘式制动结构是自行车制动系统的核心执行部件，主要应用于山地车、公路车、通勤电动车等两轮骑行载具的轮组制动场景，安装位置位于车轮花鼓与车架前叉、后叉的衔接部位，工作时通过夹器夹紧制动盘两侧产生摩擦力，将车轮转动的动能转化为热能散出，实现骑行过程中的减速、驻车功能，是保障骑行安全的关键结构部件。从功能特性来看，该制动盘采用镂空辐条式结构设计，盘面均匀分布多组径向散热槽与辐条状镂空区域，相比实心制动盘，在保证结构强度的前提下大幅降低了自身重量，同时镂空结构能够在车轮转动时引导气流穿过盘面，快速带走制动摩擦产生的热量，避免长时间连续制动导致的热衰减问题，保障制动性能的稳定性；盘面边缘的等距开槽还能够在制动过程中刮除来令片表面的磨屑与水渍，在雨天、泥泞路况下减少制动打滑的概率，提升复杂骑行环境下的制动可靠性。在设计思路上，该结构优先平衡了制动强度、轻量化与散热性能三者的关系：中心安装区域采用加厚实体结构，预留对应标准花鼓安装规格的螺栓孔位，保证与轮组花鼓的连接刚性，避免制动时出现盘面晃动、偏摆的问题；从中心安装区向外延伸的辐条状支撑结构采用等角度均匀分布的设计，每道支撑筋的厚度与弧度经过力学优化，能够均匀承受制动时夹器施加的夹紧力与扭矩，避免局部应力集中导致的盘面开裂、变形；盘面摩擦区域采用平整的环形工作面，保证与来令片的接触面积均匀，制动时的制动力输出线性平顺，不会出现突兀的抱死情况，提升骑行制动的操控手感。在外形尺寸与安装边界方面，该制动盘为标准圆形碟片结构，外径适配主流自行车轮组的安装间隙，不会与车架、辐条产生运动干涉；中心安装孔的孔位分布、孔距符合通用自行车碟刹花鼓的安装标准，可直接替换同规格的市售常规制动盘，安装时只需保证盘面与夹器来令片的平行度，预留0.2-0.5mm的单侧间隙即可，无需额外对车架、轮组进行改装；盘面整体厚度控制在常规碟刹夹器的兼容范围内，适配主流的线拉碟刹、油压碟刹夹器，安装边界符合通用自行车制动系统的装配规范，能够满足日常通勤、越野骑行等不同场景的制动使用需求。
