straub-flex型DN150管道抱箍连接管座

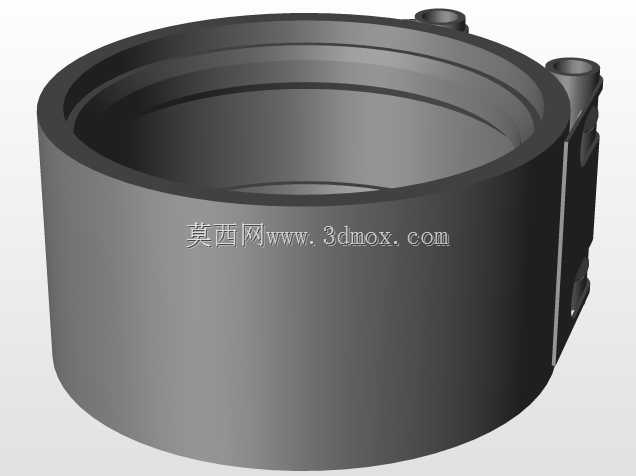

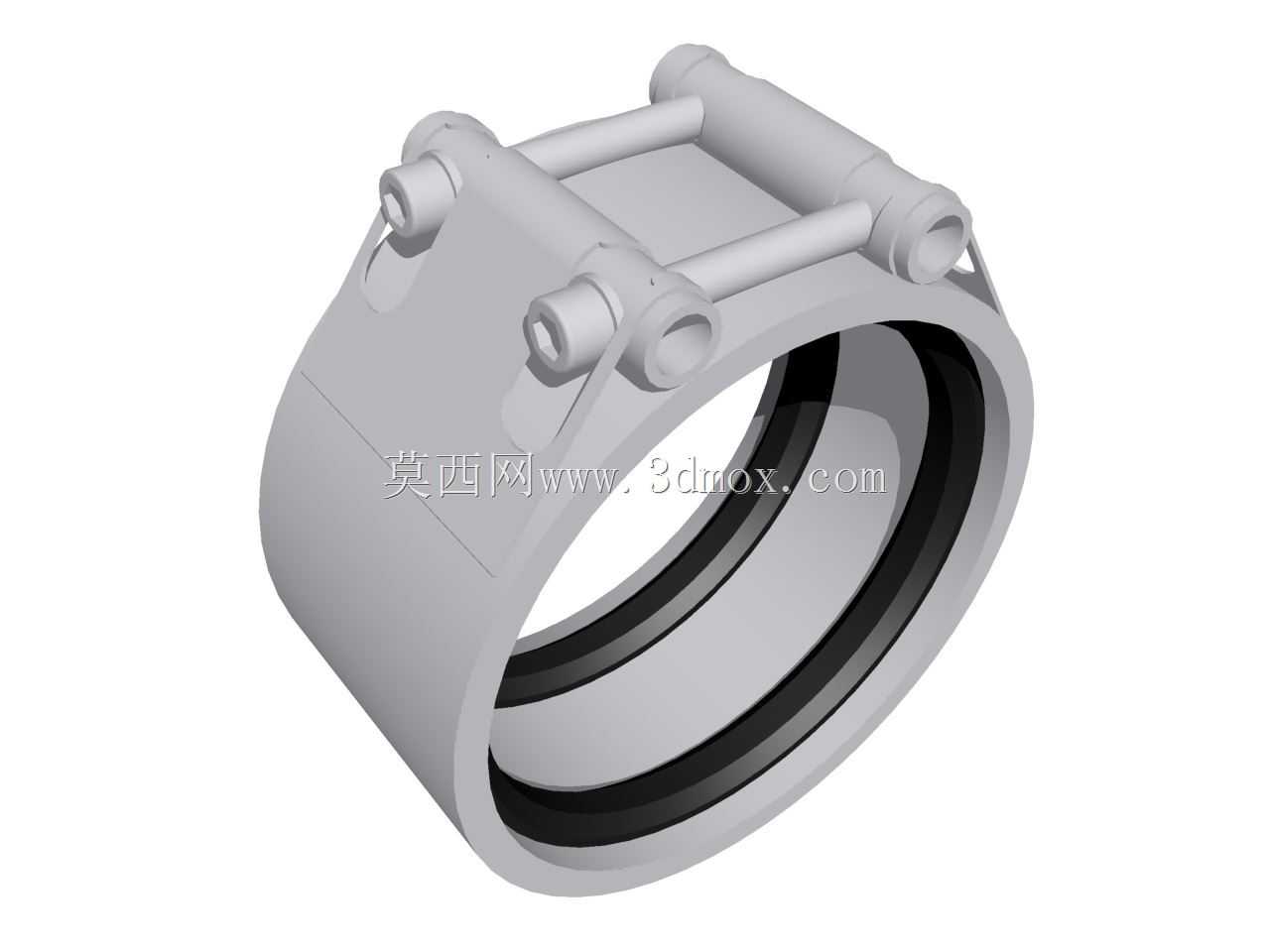

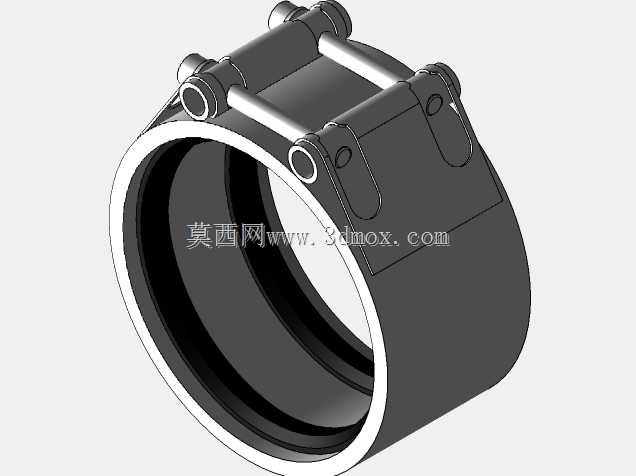

这款管座属于straub-flex型管道连接构件，适配公称通径DN150、外径168.3mm的金属或非金属管路，在市政给排水、工业流体输送、暖通空调循环管网、船舶管路系统等场景中应用广泛，主要用于两根同管径管道的快速对接，也可在管路抢修作业中替代传统焊接、法兰连接工序，大幅缩短施工周期，降低现场作业的动火风险与安装难度。该产品采用对开式抱箍结构设计，主体为上下对称的两个半环形金属箍体，箍体内侧预置环形橡胶密封件，安装时将两个半环扣合在管道对接位置，通过两侧对称布置的紧固螺栓逐步锁紧，使内侧橡胶密封件产生均匀的径向压缩变形，紧密贴合管道外壁，既可以实现最高16bar的管路静压密封，也能补偿管道因热胀冷缩产生的少量轴向位移与角度偏斜，适配管路运行过程中的轻微震动工况，避免接口渗漏松脱。设计过程中重点考量了安装便捷性与工况适应性，箍体外侧设置的横向加强筋结构，在不增加整体壁厚的前提下提升了箍体的结构刚度，避免螺栓锁紧过程中箍体产生过度形变导致密封压力分布不均；两侧的螺栓连接座采用一体化铸造成型，与箍体主体无拼接焊缝，受力均匀性更好，可承受长期的管路内压与螺栓预紧力作用，降低长期使用过程中的连接座断裂风险。安装边界方面，该管座的轴向总宽度为125mm，安装时仅需要在管道对接位置预留130mm以上的轴向操作空间即可，不需要对管道端部进行法兰翻边、套丝或者焊接坡口处理，管道对接处预留3-5mm的间隙即可完成安装，对现场管道的切割端面精度要求较低，尤其适合空间受限的井下、管沟内管路施工，以及不停输状态下的管路破损抢修作业。相较于传统法兰连接，该管座不需要在管道上焊接法兰盘，不会破坏管道的防腐层，也不存在焊接热影响区导致的管道应力集中问题；相较于卡套式接头，该结构适配的管道壁厚范围更广，从薄壁不锈钢管到厚壁无缝钢管、PE管、铸铁管都可以通过调整螺栓锁紧力矩实现可靠密封，橡胶密封件采用耐老化丁腈橡胶材质，可适配常规水、油气、弱腐蚀性流体的输送需求，在-20℃到80℃的工作温度区间内可长期保持密封弹性，使用寿命可达15年以上。
