高压电力设备用35kV穿墙绝缘套管

这款35kV绝缘套管主要应用于高压输配电场景中，承担高压带电导体穿过墙体、设备柜体时的绝缘隔离与导体支撑作用，是高压开关柜、户外箱式变电站、高压母线穿墙节点处不可或缺的核心绝缘配件，能够在35kV电压等级的输配电回路中，长期稳定分隔不同电位的导电部件与接地构件，避免高压电流对接地结构产生放电、击穿等安全隐患，保障高压输配电回路的运行可靠性。

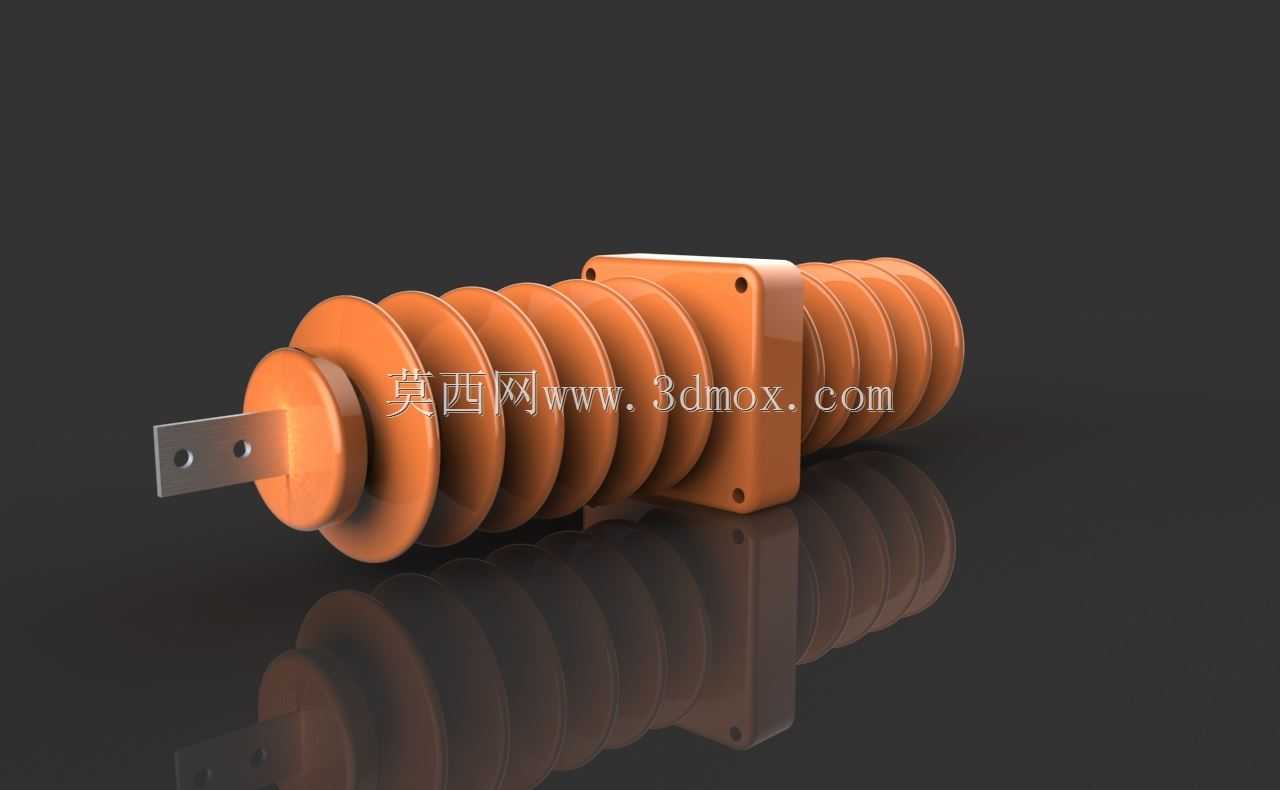

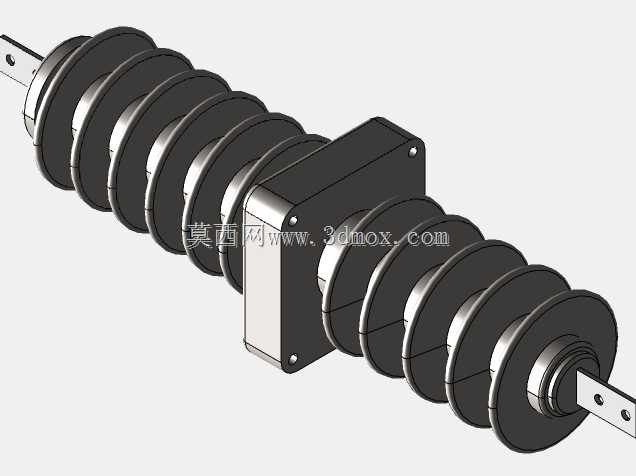

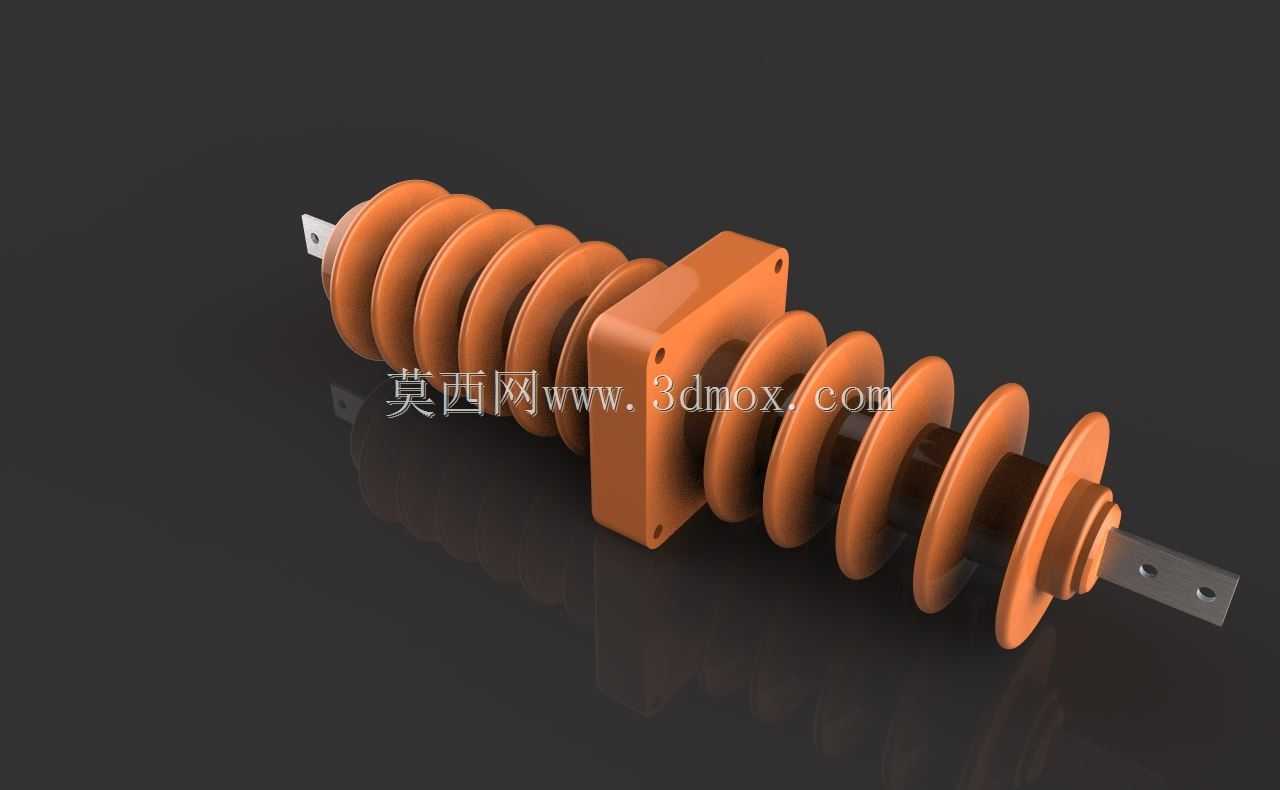

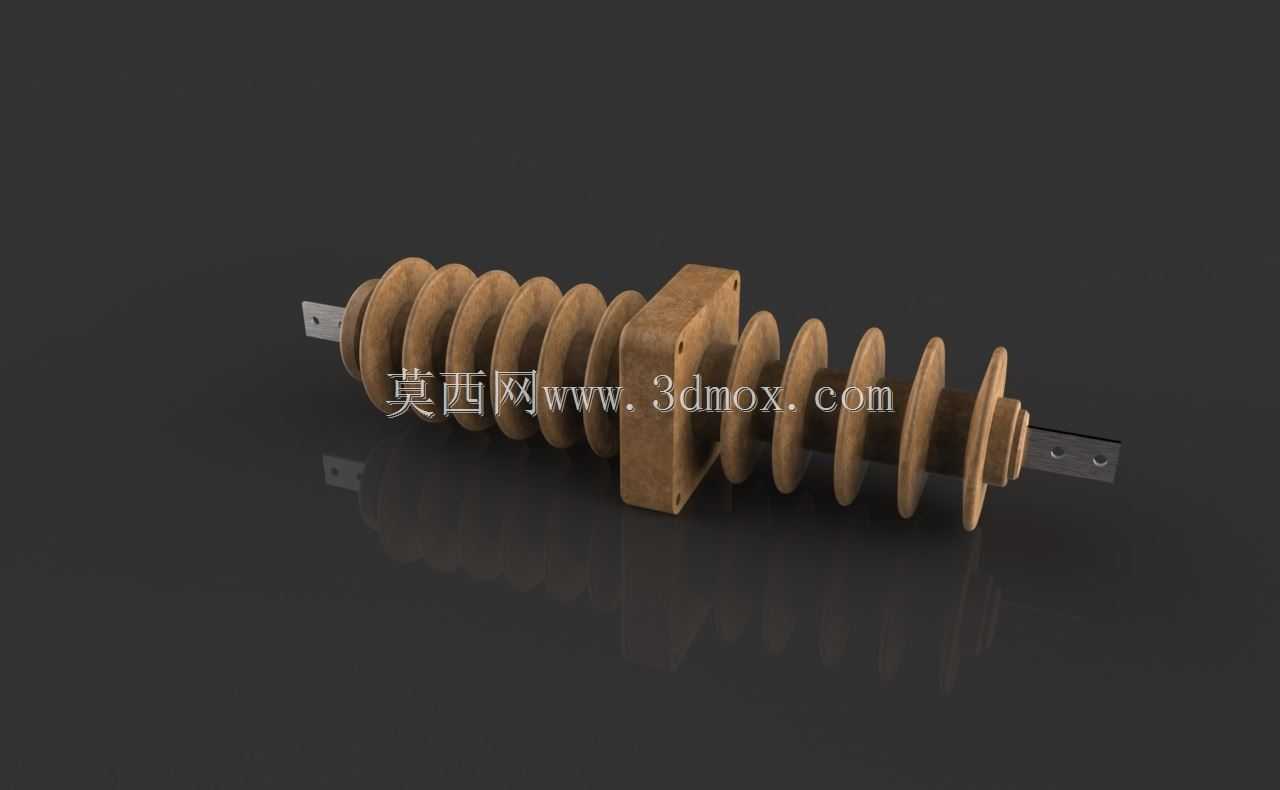

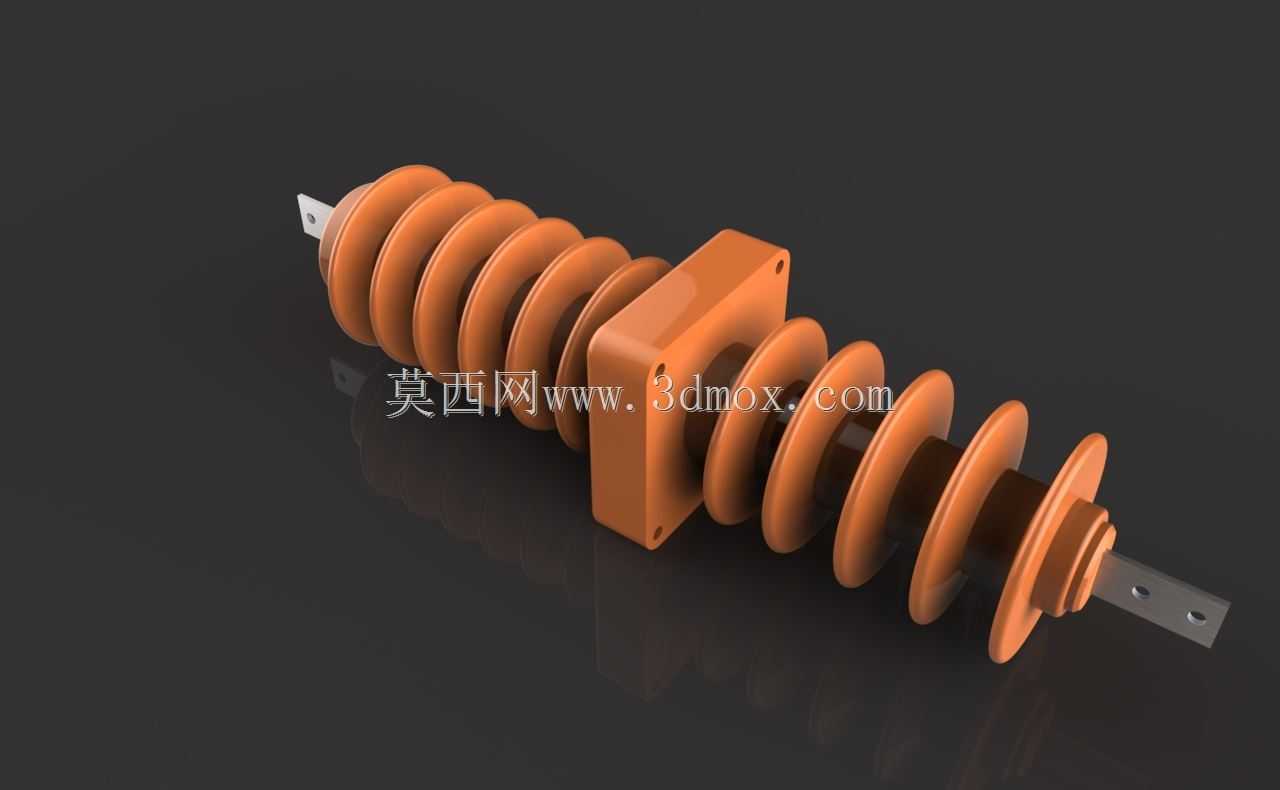

从实际功能特性来看，该套管采用伞裙式外绝缘结构设计，沿套管轴向排布的多层伞状凸起结构，能够有效拉长爬电距离，即便在潮湿、多尘、凝露的户外或半户外工况下，也能避免沿绝缘表面形成连续的导电通路，大幅提升污闪、湿闪电压阈值，适配多雨、多扬尘、工业污染区域的电力布设需求。套管中部设置的方形安装法兰，是整个部件的安装定位基准，法兰上预留的固定安装孔可配合密封垫圈、紧固螺栓，将套管牢牢固定在柜体开孔或墙体预埋位置，同时实现安装面的密封防护，阻挡外部雨水、粉尘从安装缝隙进入设备内部。套管一端伸出的金属接线端子，采用带固定孔的扁平铜排结构，可直接与高压母线、设备进出线端通过螺栓压接，保证导电连接的接触面积与连接可靠性，降低接头发热风险。

在设计思路上，该套管充分考虑高压绝缘的电场分布特性，整体采用回转对称结构，伞裙的外径、间距、倾斜角度都经过电场仿真优化，避免局部电场强度过高引发的局部放电问题；内部嵌装的导电嵌件与外部绝缘层紧密结合，消除内部气隙，防止长期运行过程中内部气隙放电导致绝缘老化。从安装边界来看，套管的轴向长度适配常规高压柜柜体壁厚、常规墙体穿装厚度，法兰的安装孔位间距符合高压电力配件的通用安装规范，无需额外定制转接件即可直接替换同规格的传统套管产品；伞裙的最大外径满足35kV电压等级的相间、对地安全距离要求，安装时无需额外扩大柜体开孔或预留过大的安装空间，能够适配现有主流高压设备的安装尺寸体系，在老旧电力设备绝缘件更换、新建设备配套选型时都具备良好的适配性。日常运行中，该套管可长期承受额定工作电压与短时过电压冲击，机械强度足以支撑导电母线的自重与短时电动力冲击，不会出现绝缘开裂、结构变形等问题，有效降低高压电力节点的运维频次与故障风险。
