无轴承式单级齿轮箱体三维结构设计

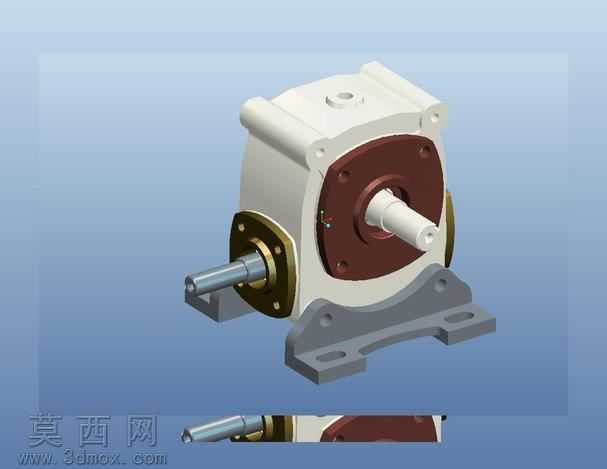

本作品为无轴承配置的单级齿轮箱体三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自顶向下的设计思路，先搭建齿轮传动的核心参数基准，再逐步拆分箱体、端盖、轴伸、安装底座等独立结构特征，确保各部件的装配公差与配合间隙符合通用机械传动的设计规范。渲染环节采用哑光金属与工程塑料结合的材质方案，箱体主体赋予浅灰白色铸铁喷塑材质，粗糙度参数设置为Ra3.2以还原工业铸件的细腻磨砂质感，端盖部分采用深棕红色烤漆金属材质，轴伸与安装底座赋予银灰色调质钢材质，金属边缘添加轻微倒角反光效果，底座安装面做哑光防滑纹理处理，整体光影采用45度斜向主光源搭配底部补光，清晰呈现箱体的结构轮廓与装配层次，避免结构死角出现过暗阴影。结构设计上，箱体采用上下剖分式的经典壳体构型，顶部设置注油与排气一体的工艺凸台，两侧预留轴伸安装通孔，孔位周边设计均匀分布的端盖连接螺纹孔位，螺纹孔做沉头倒角处理避免装配干涉；底部为一体化铸造成型的安装支座，支座设置两个长圆形安装固定孔，可适配一定范围内的安装位置偏差，支座与箱体主体之间设置三角形加强筋结构，提升箱体整体的抗扭刚性与承载能力，箱体内部预留充足的齿轮啮合空间与润滑油储油腔，腔体内壁做圆弧过渡处理，减少应力集中的同时避免润滑油流动出现死角。设计过程中重点考量了无轴承配置的结构适配性，轴伸孔位预留了后续加装轴承组件的公差余量，箱体壁厚采用均匀渐变设计，非承载区域适当减薄壁厚控制整体重量，承载区域与连接部位做加厚处理，所有外部棱边均做R2-R5的圆角过渡，既符合铸造工艺的脱模要求，也能避免尖锐边角带来的装配安全隐患，整体模型的所有特征均采用全参数化驱动，可根据实际传动功率、齿轮模数、轴径尺寸快速调整箱体的整体尺寸与孔位参数，适配不同规格的单级齿轮传动场景需求。
