集成式气动控制处理阀组结构设计

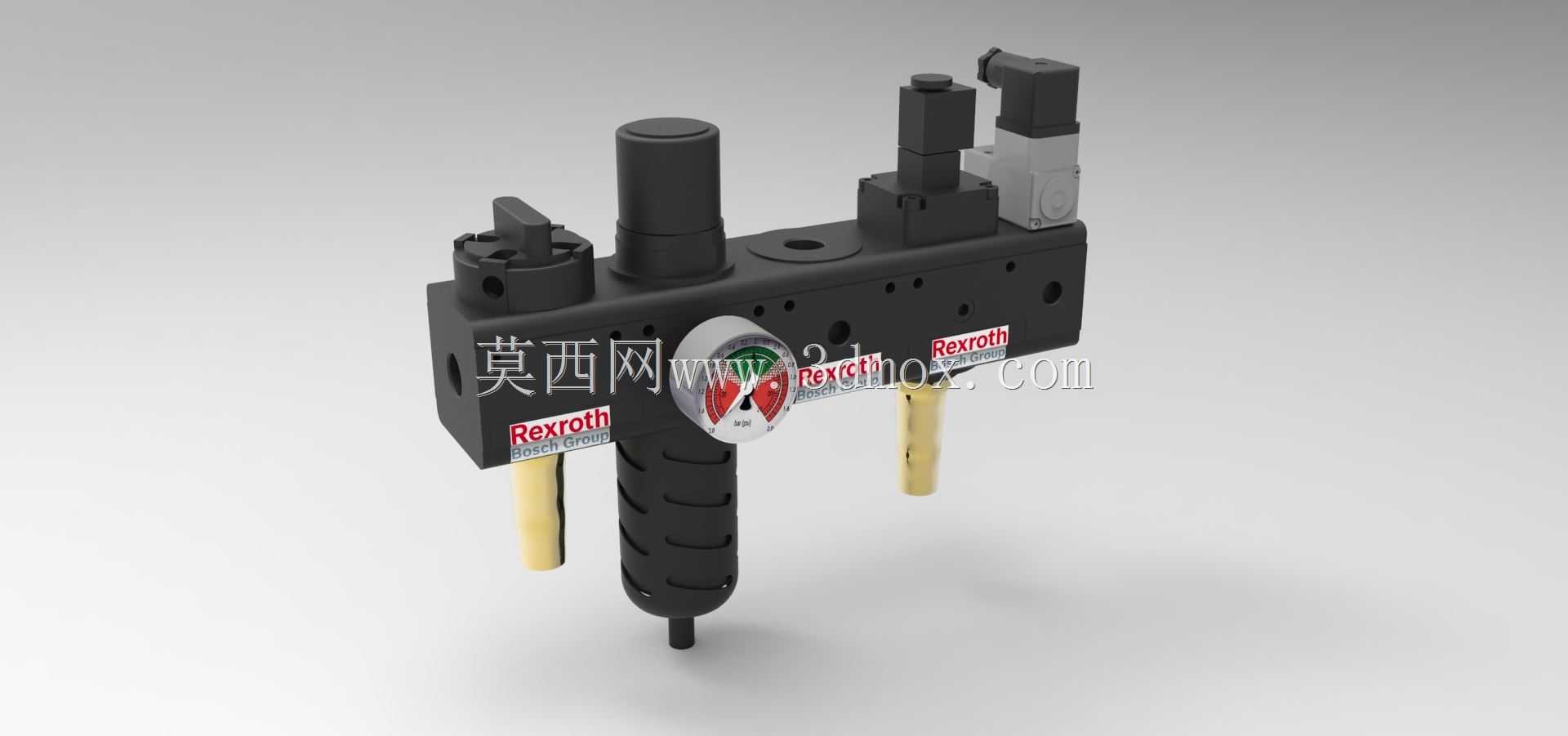

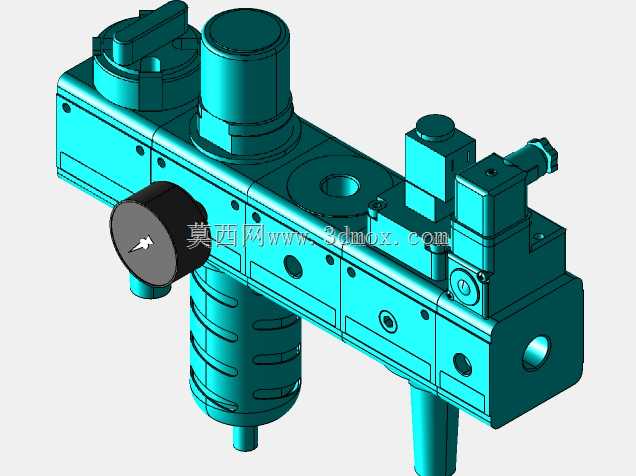

这款集成式气动控制处理阀组，是面向工业气动控制系统打造的核心气源处理与控制集成单元，广泛应用于自动化生产线气动回路、轻工机械气动执行系统、包装设备气路控制、机床气动夹紧系统等场景，承担气源过滤调压、流向切换、压力监测、通断控制的复合功能，可替代传统分散布置的多个独立气动元件，大幅简化气路布局，减少管路连接点的泄漏风险，提升气动系统的集成度与运行可靠性。产品在功能设计上采用高度集成化思路，将气源过滤压力调节器、球阀、单向阀、三通阀、气路分配器、压力开关等多个功能元件整合在同一阀块基体上，过滤调压单元可对输入压缩空气进行杂质过滤，同时稳定输出设定压力值的压缩空气，避免气源压力波动影响下游执行元件动作精度；球阀作为总通断控制单元，可实现气路总路的快速启闭，方便系统维护时切断气源；单向阀可防止压缩空气反向回流，避免气路压力倒灌损坏上游元件；三通阀负责气路流向切换，可控制执行元件的伸出、缩回等双向动作；分配器将调压后的稳定气源分配至多个下游用气支路，满足多执行元件同步供气需求；集成的压力开关可实时监测气路压力，当压力低于或高于设定阈值时输出电信号，联动控制系统进行报警或停机保护，避免气压异常导致的设备故障或生产事故。在结构设计层面，阀块采用一体化加工的基体结构，所有元件的气路通道直接在阀块内部加工成型，无需额外外接管路连接各个功能单元，大幅降低了气路泄漏概率，同时缩小了整体安装占用空间。整体外形采用紧凑的长条形布局，主体阀块为硬质金属材质，表面做防锈氧化处理，适配工业车间复杂的使用环境；正面设置带刻度标识的压力显示表，可直观读取当前输出气压数值，方便操作人员快速调整调压参数；下部集成过滤集液结构，可收集过滤出的冷凝水与杂质，底部设置排污接口，可定期排出积存的污物，维护操作便捷；侧面设置标准化的快插接口，适配工业常用规格的气动软管，无需额外转换接头即可完成管路连接；上部预留的电磁阀安装位可根据控制需求加装电磁换向阀，实现气路的电气自动化控制，适配不同自动化程度的系统需求。安装边界方面，阀组背部设置标准化的安装孔位，可直接固定在设备机架或气动控制柜的安装面板上，安装时需预留正面调压操作、压力表读取、下部排污操作的操作空间，同时预留侧面管路连接的弯折空间，避免管路过度弯折影响气流通畅；整体重量均衡，安装后不会因自重导致连接管路受力变形，适配水平、垂直等多种安装姿态，可根据设备内部空间布局灵活选择安装方向，满足不同设备的气路布置需求。
