高精度金属拉瓦尔蒸汽喷嘴结构设计

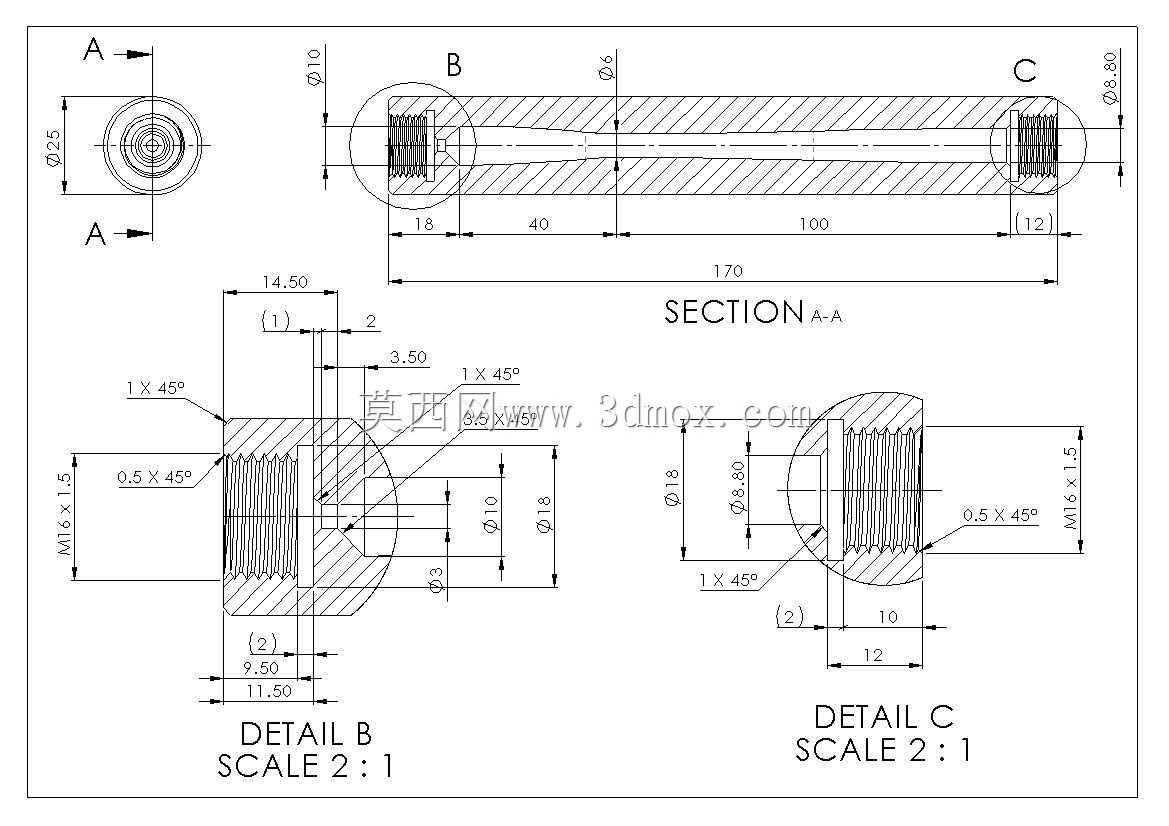

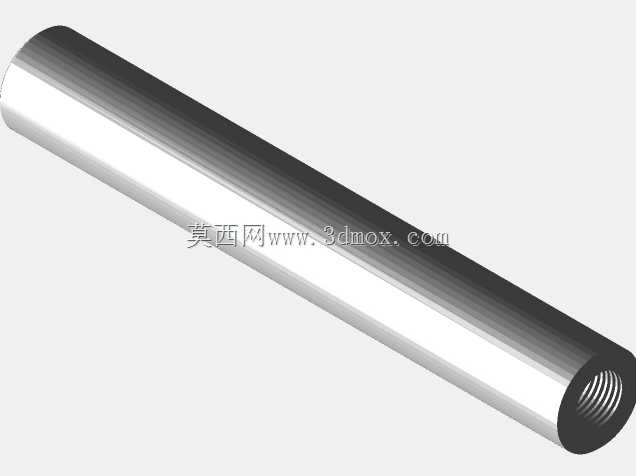

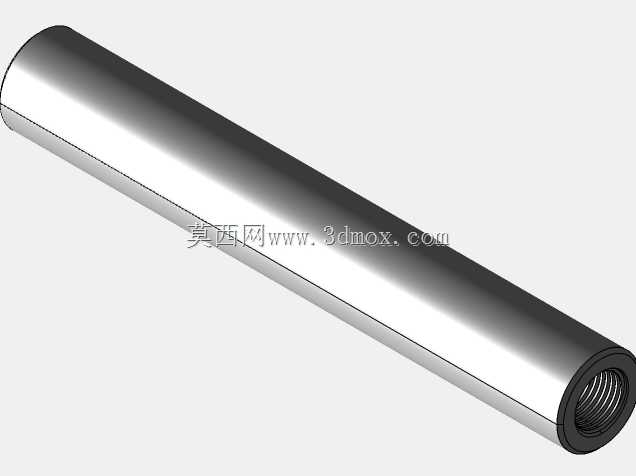

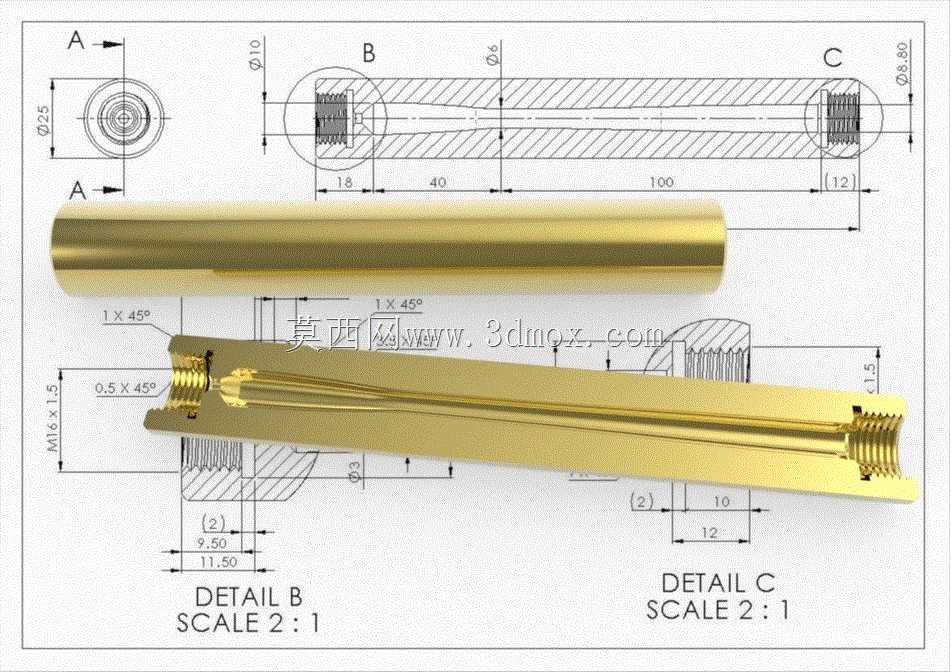

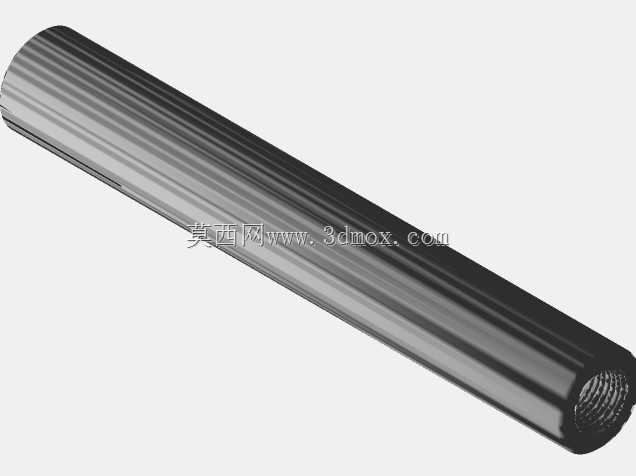

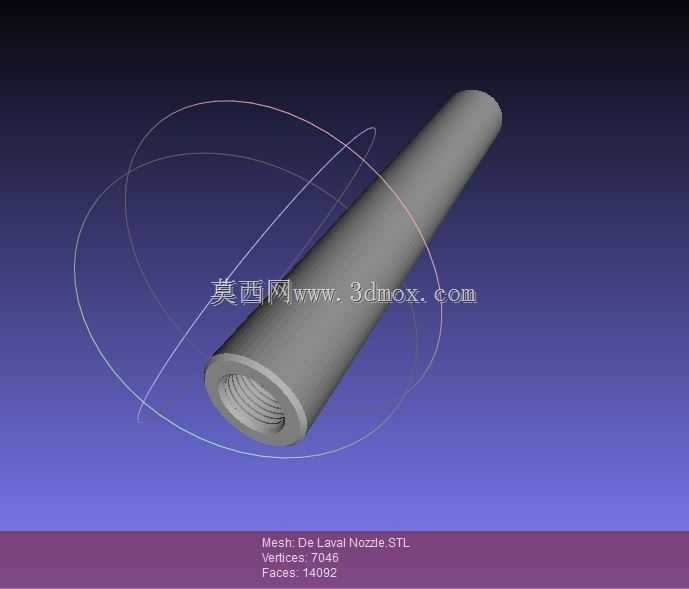

拉瓦尔喷嘴是蒸汽动力系统、流体喷射设备、热能转换装置中实现亚音速向超音速气流转换的核心功能部件，广泛应用于蒸汽喷射制冷、工业烟气除尘、超音速喷涂、小型蒸汽涡轮动力、火箭发动机推力室模拟试验等场景，其流道设计精度直接决定气流加速效率、能量转换率与喷射作业效果。这款金属材质的拉瓦尔喷嘴采用一体式长圆柱外形结构，整体为对称回转体设计，外圆面做光滑精加工处理，两端设置标准内螺纹接口，可直接与对应规格的蒸汽输送管路、喷射腔体实现螺纹密封连接，无需额外定制转接结构，安装适配性强，能满足多数中低压蒸汽输送系统的安装边界要求。从结构设计来看，喷嘴内部流道严格遵循拉瓦尔喷管的气动设计原理，依次设置收缩段、喉部临界截面、扩张段三个核心功能区域：收缩段采用平滑过渡的锥面结构，引导入口处的高压亚音速蒸汽逐步加速，流道截面沿气流方向均匀收窄，避免流道突变产生的局部涡流与压力损失；喉部为整个流道截面最小的位置，是气流达到音速的临界截面，尺寸精度严格控制，直接决定喷嘴的额定流量与临界工作压力；扩张段采用平缓扩张的锥面结构，引导音速气流在截面逐步扩大的流道内继续膨胀加速，最终在出口处达到设计要求的超音速流速，实现压力能向动能的高效转换。喷嘴两端的内螺纹接口处均设计了45度倒角密封面，安装时配合密封垫片或生料带即可实现可靠的静密封，能承受1.6MPa以内的工作蒸汽压力，避免高压蒸汽泄漏造成的能量损耗与安全隐患。喷嘴外圆面的光滑设计既减少了安装过程中与安装座的摩擦阻力，也能降低外部环境对流道内蒸汽温度的影响，减少热量散失。细节结构上，喷嘴的流道过渡位置均做了圆角处理，避免尖角结构造成的应力集中，同时防止高速气流长期冲刷尖角位置造成的冲蚀磨损，有效延长部件的连续使用寿命。整体结构紧凑，轴向尺寸适配常规管路安装空间，径向尺寸与同通径的管路接头保持一致，可直接替换原有管路中的普通喷嘴部件，无需对现有管路布局进行改造，降低设备升级的改造成本。在实际工况中，这款喷嘴可稳定输出均匀的超音速蒸汽射流，射流核心区长度长、流速衰减慢，能满足蒸汽引射、超音速雾化、表面吹扫、动力驱动等多种作业需求，金属材质的本体可耐受高温蒸汽的长期冲刷，抗腐蚀性能优异，适合在工业生产环境中长期连续运行。
