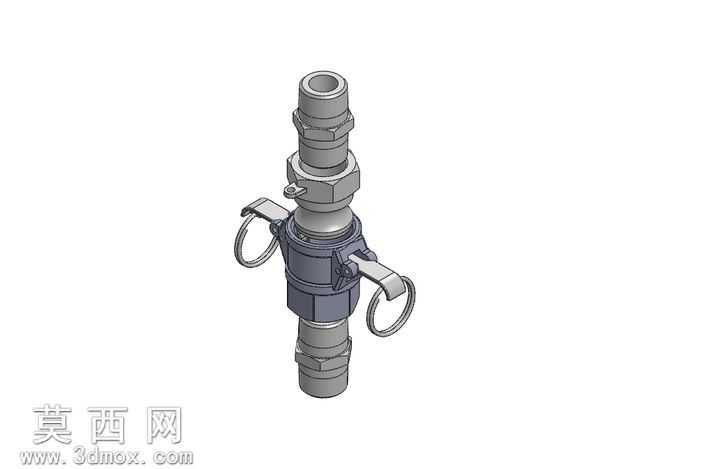

3/4英寸开闭式液压快速管接头结构模型

本模型为3/4英寸规格的开闭式液压快速管接头，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循液压快接的通用尺寸规范，对每一处结构细节都做了精准还原。模型整体采用公制单位搭建，从两端的宝塔插管段开始，精准还原了插管段的多道环形倒刺结构，该结构用于匹配对应内径的液压软管，装配后可通过管箍锁紧实现软管与接头的牢固连接，避免承压工况下软管脱落。接头中部的锁紧机构是建模的核心部分，还原了带拉环的锁爪结构，两个对称分布的金属锁爪通过销轴与接头母体铰接，锁爪内侧的卡位凸台精准对应公头端的环形锁槽，对接时仅需将公头插入母头，锁爪即可自动卡入锁槽完成锁止，拆卸时拉动两侧拉环即可带动锁爪抬起，实现两端的快速分离，无需额外工具辅助。母头与公头的对接密封面做了精准的锥面配合设计，还原了内置单向阀芯的结构，两端接头在分离状态下阀芯可在内置弹簧作用下自动闭合，阻断管路内的流体通路，避免液压油或压缩空气泄漏，对接时两端阀芯互相顶推开启，形成畅通的流体通路。模型渲染阶段采用金属材质分层处理，主体接头部分赋予哑光碳钢材质，表面做了均匀的镀锌钝化质感处理，还原工业液压件的常规表面处理效果，锁爪拉环部分采用亮面不锈钢材质，区分不同部件的材质差异，密封件位置赋予黑色丁腈橡胶材质，通过材质差异清晰区分金属结构与密封组件。建模过程中对所有活动部件做了装配约束验证，锁爪的旋转角度、阀芯的行程都符合实际产品的运动范围，无结构干涉问题，所有倒角、退刀槽等工艺细节都做了还原，没有过度简化结构，可用于液压管路系统的装配演示、配件选型参考以及相关教学场景使用，完整呈现了这类快速接头的工作原理与结构组成。
