带LED指示船型翘板电源开关结构设计

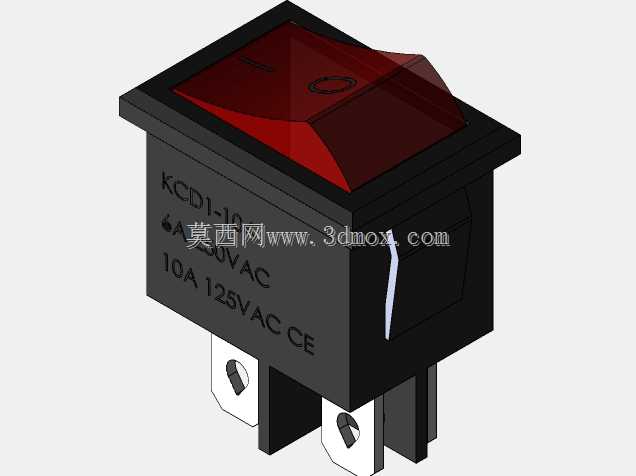

这款带红色LED指示的翘板船型开关，是低压电器控制领域应用极为广泛的基础通断元件，日常大量适配于钉板、小型家电、办公设备、工控辅助装置、桌面型电动工具等需要本地手动通断电源的场景，承担着回路电源切断与接通的核心控制功能，自带的LED指示件能够在开关闭合导通时同步点亮，直观向使用者反馈设备当前的通电状态，避免误判设备供电情况引发的操作风险或空载能耗浪费。从产品功能特性来看，该开关采用四脚插装接线结构，分别对应电源输入与负载输出的两极回路，可同时切断火线与零线回路，相比两脚开关具备更高的用电安全性，开关本体印刷的额定参数标识清晰标注了不同电压等级下的载流能力，能够适配常规交流低压用电场景的通断需求，翘板按压的操作手感阻尼适中，档位切换清脆明确，不存在虚位或卡滞问题，红色透明按键罩既能够透出内部LED的指示光线，也具备一定的耐磨抗刮性能，长期按压使用不易出现表面磨损掉字的问题。在设计思路层面，这款开关采用嵌入式卡装的安装结构，外壳主体选用耐温阻燃的黑色工程塑料注塑成型，能够在日常工作温度范围内保持结构强度与绝缘性能，避免长期通电发热引发的形变或绝缘失效问题；插脚部位采用导电性能优异的金属材质冲压成型，表面做防锈镀层处理，既能够保证与线路接线端子的接触可靠性，降低接触电阻避免接头发热，也能适配常规焊线、插簧接线等多种接线方式，满足不同生产场景的装配需求；内部的触点组件采用银合金材质，具备优秀的耐电弧烧蚀能力，能够承受额定电流下的频繁通断操作，延长开关的整体使用寿命。从外形尺寸与安装边界来看，这款开关采用行业通用的标准卡装开孔尺寸，方形安装法兰边能够在嵌入安装面板后贴合面板表面，遮挡安装开孔的边缘毛刺，安装时仅需在对应面板上开出匹配尺寸的方孔，将开关本体从面板正面推入即可依靠侧边的弹性卡扣完成固定，不需要额外加装螺丝固定件，能够大幅提升生产线的装配效率；底部的四个插脚间距符合通用安全规范要求，不同极性插脚之间设置有绝缘隔挡，能够避免接线后出现极间短路的风险，整体外形紧凑小巧，不会占用设备内部过多的安装空间，适配各类厚度在常规范围内的设备面板安装需求，不管是新品开发设计还是老旧设备的开关替换，都能够直接匹配通用安装尺寸，不需要额外修改面板开孔结构。
