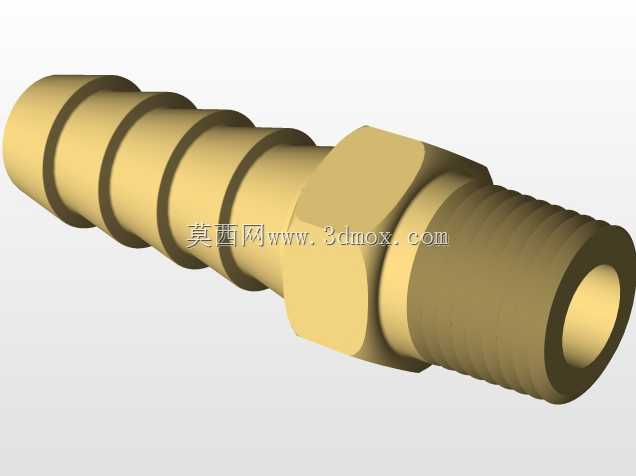

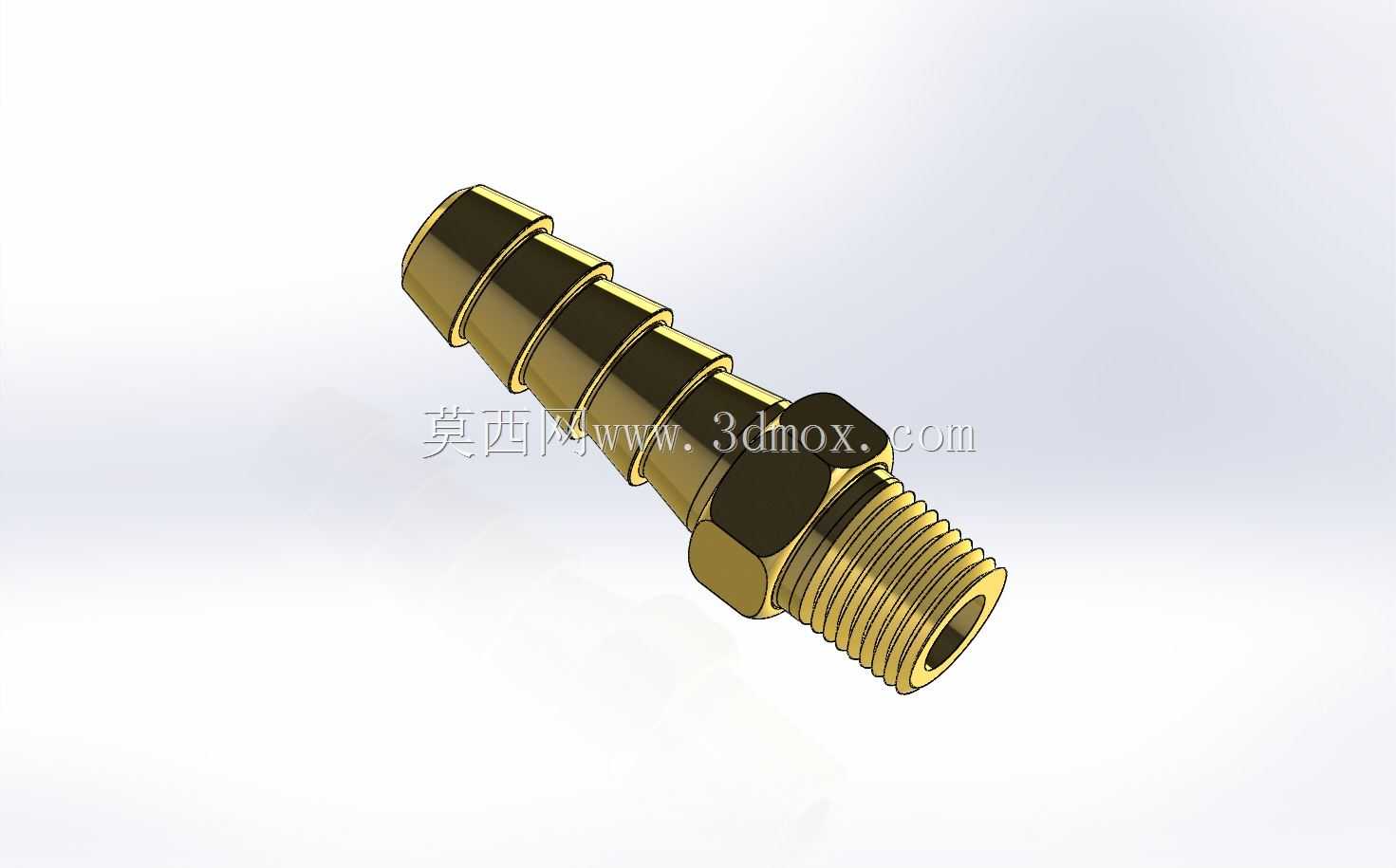

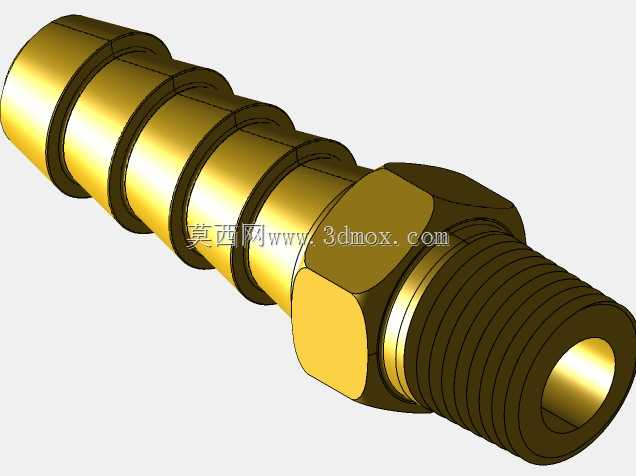

外螺纹六角宝塔气动软管快插接头

这款外螺纹六角宝塔接头是气动流体输送系统中极为常用的管路连接件，广泛应用于工业气动控制回路、小型液压低压输送、气动工具接驳、实验气路搭建、小型设备冷却水路连接、家用气动DIY改造等多个场景，是实现硬管端口与柔性软管快速密封接驳的核心基础零件。在实际生产作业中，这类接头主要承担管路转接功能，一端通过标准外螺纹与设备本体、阀组、硬管管路的内螺纹端口实现刚性密封连接，另一端通过多段阶梯式倒刺宝塔结构插入橡胶、PVC、PU等材质的柔性软管内部，依靠软管自身弹性包裹倒刺结构形成可靠的密封与抗拉脱连接，无需额外快插结构即可实现稳定的管路导通，适配低压下的气体、常温清水、低粘度润滑油等多种介质输送需求。从产品功能特性来看，接头整体采用黄铜材质打造，具备优秀的抗锈蚀能力与切削加工性能，长期在潮湿工况下使用也不易出现锈死、渗漏问题，材质本身的塑性也能在螺纹拧紧时产生微小形变填充螺纹间隙，进一步提升密封可靠性。接头中部设计的外六角结构是安装受力的核心部位，适配标准开口扳手进行拧紧作业，能够在安装时提供足够的扭矩受力面，避免拧紧过程中接头本体打滑变形，同时六角结构的平面定位特性也能方便安装时调整接头朝向，适配狭小空间内的管路布局需求。在设计思路上，这款接头的宝塔段采用了多道等距环形倒刺设计，每道倒刺都采用前陡后缓的锥面结构，软管插入时顺着缓坡面可以轻松推入到位，一旦受到向外的拉脱力，陡面就会牢牢卡入软管内壁，配合外置喉箍锁紧后可以承受远高于软管本身爆破压力的拉脱载荷，彻底避免管路受压脱开的风险；螺纹端采用标准通用管螺纹设计，螺距与牙型角度完全符合通用管路连接标准，无需额外定制即可与市面上绝大多数标准内螺纹端口适配，大幅降低了管路选型与替换的成本。从安装边界与尺寸设计来看，接头的六角对边尺寸严格匹配对应螺纹规格的标准扳手尺寸，安装时预留的扳手操作空间仅需比对边尺寸大3毫米即可完成拧紧作业，不会占用过多设备内部的布局空间；宝塔段的外径尺寸略大于适配软管的内径，保证插入后软管内壁与倒刺完全贴合，插入深度经过多轮验证，既保证足够的连接强度，又不会因为插入过深导致软管内壁过度扩张出现疲劳开裂；螺纹段的长度经过精准计算，拧紧后六角端面与对接端口之间预留了足够的密封垫片安装空间，既可以配合生料带实现螺纹密封，也可以加装紫铜密封垫实现端面密封，适配不同压力等级的密封需求。这类接头虽然结构简单，但每一处尺寸细节都经过实际工况验证，能够在各类低压流体输送场景下长期稳定工作，是工业管路系统中不可或缺的基础连接零件。
