M10×1规格弯直型不锈钢黄油嘴结构设计

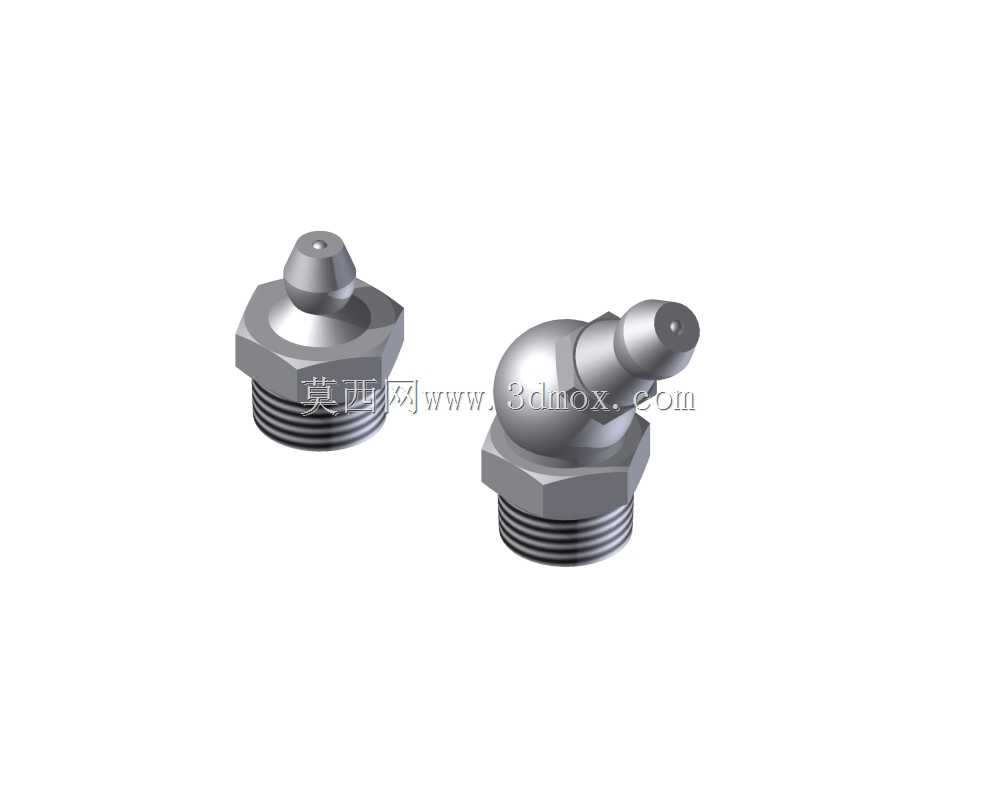

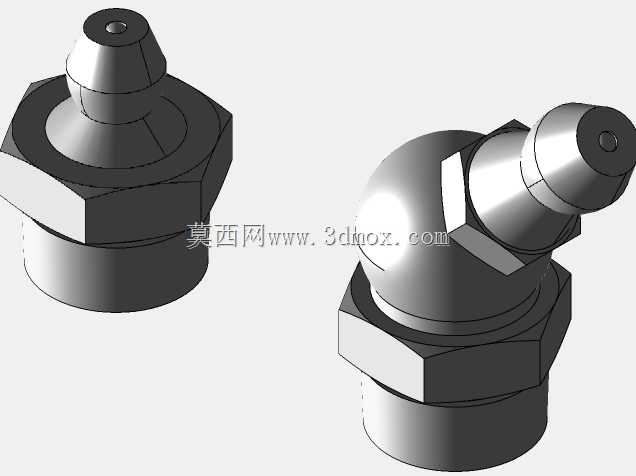

黄油嘴作为机械设备润滑系统的核心终端配件，广泛应用于工程机械、农业装备、机床设备、运输车辆、自动化生产线等各类存在相对运动摩擦副的场景中，是保障设备运动部件持续获得润滑补给、降低摩擦损耗、延长部件使用寿命的关键小尺寸零件。本次设计的M10×1规格黄油嘴，覆盖直型与45度弯型两种常用结构，可适配不同安装空间的注油需求，解决狭窄安装位置下直嘴无法对接注油枪的实操痛点。从功能特性来看，该款黄油嘴采用AISI316不锈钢材质打造，具备优异的防锈、耐腐蚀性能，可适应潮湿、多粉尘、轻度腐蚀的复杂工况，避免长期使用后锈死堵塞注油通道的问题；内部设计有带钢珠复位的单向阀结构，注油时在注油枪压力作用下钢珠顶开，润滑脂顺利进入摩擦副腔体，注油完成后钢珠在内部弹簧作用下复位密封，可有效阻挡外界粉尘、水汽进入润滑通道，防止润滑脂被污染变质，同时避免润滑脂反向渗漏。在设计思路上，首先围绕通用安装适配性确定螺纹规格为M10×1细牙螺纹，该螺纹是国内机械设备润滑点位最常用的安装规格，细牙设计具备更好的密封性能与防松效果，安装时配合密封垫片可实现螺纹连接处的无渗漏；其次针对不同安装场景做了结构区分，直型黄油嘴适用于开阔无遮挡的安装面，注油操作时可直接垂直对接注油枪头，弯型黄油嘴则将注油端偏转45度，适用于安装面旁有结构遮挡、直嘴无法伸入对接的场景，无需额外改动设备结构即可完成注油操作。外形尺寸与安装边界方面，直型黄油嘴整体高度控制在18mm以内，六角对边尺寸为14mm，可使用常规开口扳手完成安装拧紧；弯型黄油嘴的横向偏移量为12mm，注油端与安装螺纹轴线呈45度夹角，安装时所需的最小操作空间半径为20mm，不会与周边相邻部件产生干涉；螺纹段有效长度为8mm，可适配壁厚在3-7mm范围内的设备壳体安装，螺纹末端设计有1×45度的导入倒角，安装时可顺利旋入螺纹孔，避免螺纹错牙损伤。两款黄油嘴的注油端均采用标准黄油枪对接锥面，锥度为1:10，可与市面绝大多数手动、气动黄油枪的枪头紧密贴合，注油过程中不会出现溢脂、泄压的问题，保障注油压力稳定，让润滑脂能够充分到达摩擦副的各个接触面。
